| Номер в госреестре | 49775-12 |
| Наименование СИ | Преобразователи влажности измерительные |
| Обозначение типа СИ | MMT330 |
| Изготовитель | "Vaisala Oyj", Финляндия |
| Год регистрации | 2012 |
| Срок свидетельства | 05.05.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Преобразователи влажности измерительные MMT330 предназначены для измерения влажности в единицах активности воды и температуры минеральных масел.
Преобразователи влажности измерительные MMT330 (далее - преобразователи) реализуют емкостной принцип измерения влажности.
Преобразователь MMT330 представляет собой автоматизированный прибор непрерывного действия, состоящий из электронного блока с подключенным к нему при помощи кабеля датчиком. Датчик включает в себя платиновый сенсор сопротивления Pt100 и сенсор Vaisala HUMICAP® последнего поколения, выполненный по специальной емкостной полимерной технологии для проведения измерений в жидких углеводородах и обеспечивает долговременную стабильность, коррозионную стойкость. Датчик мало чувствителен к типу масла и его возрасту, температурным изменениям.
Преобразователь MMT330 выполняет измерения в различных минеральных маслах с представлением результатов в единицах активности воды (aw). Специальный термин "активность воды" непосредственно указывает, имеется ли риск формирования свободной воды в анализируемой среде. Данный параметр связан с относительной влажностью как: j = aw -100 (%).
Электронный блок прибора имеет встроенный микропроцессор, обеспечивающий работу всего прибора.
Встроенный контроллер обеспечивает формирование двух стандартных выходных аналоговых сигналов постоянного тока и цифровой интерфейс RS-232 для сопряжения с персональным компьютером, на котором отображаются результаты измерений. Для факультативного применения процессор может представлять результаты измерений в традиционных единицах: млн.-1 (ppm).
Конструктивно электронный блок выполнен в алюминиевом корпусе и предназначен для настенной установки во взрывобезопасных средах. Датчик имеет искробезопасный стальной корпус с фильтром из нержавеющей стали и предусматривает непосредственную установку в технологическую систему с возможностью настройки глубины погружения.

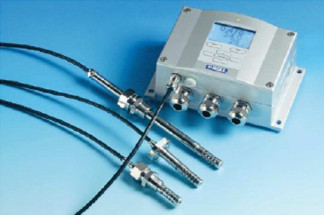

Внешний вид преобразователи влажности измерительные MMT330 представлен на рис.
1.
Преобразователь влажности измерительный MMT330 имеет встроенное программное обеспечение (программа “HMT330PF Software", записанная в ППЗУ микроконтроллера прибора).
Встроенное программное обеспечение разработано изготовителем прибора для решения задач измерения влажности, с представлением результатов в единицах активности воды, а также температуры масла.
Оно управляет работой микропроцессора, обеспечивающего функционирование всего прибора и выполнение функций сбора, хранения и отображения на индикаторе прибора результатов измерений влажности и температуры, а также их подготовки к считыванию внешним персональным компьютером.
Для работы с персональным компьютером используется программное обеспечение "Hyperterminal" под MS Windows, предназначенное для:
- просмотра результатов измерений в реальном времени на дисплее персонального компьютера;
- вывода номера версии встроенного программного обеспечения.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Наименование встроенного ПО: “HMT330PF Software” | SW210106 | 5.11.0 | 7b0785f9 | CRC32 |
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню защиты «С» по МИ 3286-2010. Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик
Диапазоны измерений и погрешность измерений приведены в таблице 2.
Таблица 2
| Параметр | Значение |
| Диапазон измерений активности воды | от 0 до 1 |
| Пределы допускаемого значения абсолютной погрешно- | |
| сти канала активности воды в диапазоне | |
| от 0 до 0,9 | ± 0,02 |
| свыше 0,9 до 1,0 | ± 0,03 |
| Диапазон измерений температуры масла, оС | от минус 40 до 180 |
| Пределы допускаемого значения абсолютной погрешно- | |
| о/'ч сти по каналу температуры, С, в диапазоне | |
| от минус 40 до 20 оС | ± 1/3-(0,8 - 0,01t) |
| от 20 до 100 оС | ± 0,25(0,6 + 0,01t) |
| Дополнительная погрешность канала температуры, обусловленная изменением температуры, оС/оС, не более | ± 0,005 |
| Выходной сигнал: | 0 - 20 мА; 4 - 20 мА; 0 ... 1 В, 0 ... 5 В, 0 ... 10 В; RS-232 (RS485 - опция) |
| Г абаритные размеры, мм, не более | |
| электронный блок: | |
| длина | 43 |
| ширина | 72,5 |
| высота | 115 |
| Параметр | Значение |
| датчик: | |
| диаметр | 13,5 |
| длина | 435 |
| Масса, кг, не более | 0,64 |
| Длина соединительного кабеля, м | 2,5; 10 |
| Напряжение питания, В | от 10 до 35 |
| Потребляемая мощность, Вт | 2 |
| Срок службы, лет | 6 |
| Давление технологической среды , кгс/см2 | от 0 до 40 |
| Условия эксплуатации: | |
| диапазон температуры окружающего воздуха, °C | от -40 до 60 |
| диапазон атмосферного давления, кПа | от 84 до 106,7 |
| диапазон относительной влажности, % | от 0 до 95 |
где t - измеряемая температура, оС
Нормирование метрологических характеристик проведено с учетом того, что встроенное программное обеспечение преобразователя является его неотъемлемой частью.
Знак утверждения типа наносится на титульный лист руководства по эксплуатации и на корпус преобразователя в виде наклейки.
Комплект поставки определяется заказом и отражается в спецификации.
Основной комплект включает:
- преобразователь;
- паспорт;
- методика поверки МП-242-1227-2011.
осуществляется по документу «Преобразователи влажности измерительные MMT330. Методика поверки № МП-242-1227-2011», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 14.10.2011 г.
Основные средства поверки: эталонные генераторы влажности "Родник-2" по 5К2.844.067ТУ, имеющие предел основной абсолютной погрешности ± 0,5 %.
Эталонные платиновые термометры 2-го разряда для диапазона температур от минус 259,35 до 100 оС по ГОСТ Р 51233-98, имеющие предел основной абсолютной погрешности ±
0,05 оС.
Методика измерений приведена в документе «Преобразователи влажности измерительные MMT330. Паспорт».
Нормативные и технические документы, устанавливающие требования к Преобразователям влажности измерительным MMT330
1 ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры.
2 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
3 Техническая документация фирмы «Vaisala Oyj».
Лист № 4 Всего листов 4
вне сферы государственного регулирования обеспечения единства измерений.
