| Номер в госреестре | 49781-12 |
| Наименование СИ | Анализаторы аэрозолей телевизионные |
| Обозначение типа СИ | ПОТОК |
| Изготовитель | ФГБУ "НПО "Тайфун", г.Обнинск |
| Год регистрации | 2012 |
| Срок свидетельства | 05.05.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Анализаторы аэрозолей телевизионные «ПОТОК» (далее - анализаторы) предназначены для измерений размеров и счетных концентраций аэрозольных частиц в воздухе и неагрессивных газах.
Анализаторы имеют блочную структуру. В их состав входят:
- датчик аэрозолей телевизионный, основными элементами которого являются импульсный источник излучения (светодиод), микропроекционная система, телевизионная камера;
- блок питания датчика аэрозолей телевизионного;
- система анализа и обработки данных на базе персонального компьютера с дисплеем и предустановленным программным обеспечением;
- видеомонитор;
- источник бесперебойного питания.
Принцип работы анализаторов основан на регистрации в режиме импульсных засветок проекционных изображений аэрозольных частиц на светочувствительном слое передающей телевизионной камеры и преобразовании их в видеосигнал, в параметрах которого, содержится информация о размерах, форме и количестве частиц.
Датчик аэрозолей телевизионный размещается в анализируемой газовой среде. Частицы аэрозоля, попадающие в освещенный световыми импульсами рабочий объем датчика -область пространства, ограниченная площадью поля зрения и глубиной резко изображаемого пространства микропроекционной системы, проецируются микропроекционной системой на светочувствительный слой телевизионной камеры, которая преобразует проекционные изображения в видеосигнал, Импульсы света синхронизированы с кадровой частотой передающей телевизионной камеры. Видеосигнал каждого телевизионного кадра после оцифровки обрабатывается системой анализа и обработки данных. Результаты измерений выводятся в цифровом и графическом виде на дисплей. Основные данные, отображающиеся на дисплее:
- размеры аэрозольных частиц;
- счетная концентрация аэрозольных частиц;
- распределение частиц по размерам;
- форма и ориентация аэрозольных частиц в пространстве.
Также анализатор позволяет наблюдать аэрозольные частиц в режиме реального времени на экране видеомонитора.
В анализаторе предусмотрена автоматическая функция самотестирования и калибровки всех его систем.

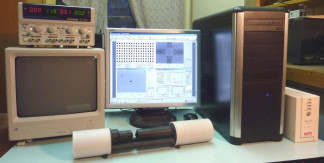

Внешний вид анализатора и обозначение места для размещения знака утверждения типа представлены на рисунке 1, схема пломбировки от несанкционированного доступа приведена на рисунке 2.
1 - датчик аэрозолей телевизионный; 2 - система анализа и обработки данных на базе ПК с дисплеем 3; 4 - видеомонитор; 5 - блок питания; 6 - источник бесперебойного питания
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Анализатор имеет предустановленное программное обеспечение (ПО) «Анализатор аэрозолей телевизионный ПОТОК» версии 3.2.04, которое является составной частью анализатора. Основные функции ПО: управление анализатором, сбор и обработка данных от датчика аэрозолей телевизионного, вычисление, хранение результатов измерений и вывод данных на дисплей, а также функция самотестирования.
Идентификационные данные ПО представлены в таблице 1.
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО | Алгоритм вычисления цифрового идентификатора ПО |
| Анализатор аэрозолей телевизионный «Поток» | Анализатор аэрозолей телевизионный «Поток» | 3.2.04 | 82e9b460c03c 28abe6305afe 0d3516ad | md5 |
ПО идентифицируется непосредственно в анализаторе. Наименование и номер версии (идентификационный номер) ПО отображается в главном окне программы на дисплее при запуске ПО. Разделение ПО на метрологически значимую и незначимую части реализовано на «высоком» уровне по МИ 3286-2010. Метрологически значимая часть ПО и измеренные данные защищены с помощью специальных средств защиты от преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Основные метрологические и технические характеристики анализаторов приведены в таблице 2.
Таблица 2
| Наименование параметра или характеристики | Значение характеристики |
| Диапазон измерений размеров аэрозольных частиц, мкм: | от 1 до 100 |
| Пределы допускаемой относительной погрешности измерений размеров аэрозольных частиц, % | ± 10 |
| Диапазон измерений счетной концентрации аэрозольных частиц, см-3 | от 100 до 106 |
| Пределы допускаемой относительной погрешности измерений счетной концентрации аэрозольных частиц, % | ± 10 |
| Параметры анализируемого аэрозоля: - диапазон температур, °С - относительная влажность, % - скорость аэрозольного потока в рабочем объеме датчика аэрозолей телевизионного, м/с, не более | от 25 до 35 от 5 до 100 10 |
| Напряжение питания от сети переменного тока частотой (50 ± 3) Гц, В | 220 ± 22 |
| Потребляемая мощность, Вт, не более | 100 |
| Г абаритные размеры датчика аэрозолей телевизионного (длина х диаметр), мм, не более | 475 х 80 |
| Масса анализатора, кг, не более: | 40 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа | от 10 до 35 от 30 до 80 от 84 до 106,7 |
Знак утверждения типа наносится на корпус датчика аэрозолей телевизионного в виде наклейки и на титульные листы паспорта МАЕК.416139.002ПС и руководства по эксплуатации МАЕК.416139.002 РЭ методом компьютерной графики.
Комплектность анализатора приведена в таблице 3.
Таблица 3
| Обозначение | Наименование | Кол., шт | Примечание |
| МАЕК.418751.001 | Датчик аэрозолей телевизионный | 1 | |
| МАЕК.648485.001 | Система автоматического анализа и обработки данных: - системный блок; -дисплей | 1 1 | |
| 17” HDMI LCD | Видеомонитор | 1 | |
| APS Smart UPS | Источник бесперебойного питания | 1 | |
| МАЕК.685661.005 | Видеокабель | 1 | |
| МАЕК.685614.001 | Кабель многожильный | 1 | |
| GPS-4303 | Блок питания датчика | 1 | |
| МАЕК 416139.002 ПС | Паспорт | 1 | |
| МАЕК 416139.002 РЭ | Руководство по эксплуатации | 1 | |
| Руководство по эксплуатации «Источники питания постоянного тока GPS-4303» | 1 | ||
| Back-UPS CS 500-RS | Руководство пользователя | 1 | |
| 17” HDMI LCD -Installation Guide | Руководство пользователя | 1 |
осуществляется в соответствии с документом МП 49781-12 «Анализаторы аэрозолей телевизионные «ПОТОК». Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИФТРИ»
26.12.2011 г.
Основные средства поверки:
Государственный первичный эталон дисперсных параметров аэрозолей, взвесей и порошкообразных материалов ГЭТ 163-2010, диапазон измерений счетной концентрации от 100
9 3
до 10 см , пределы допускаемой относительной погрешности измерений ± 6 %, диапазон измерений размеров частиц от 0,03 до 1000 мкм, пределы допускаемой относительной погрешности измерений ± 3 %;
Стандартные образцы гранулометрического состава порошкообразных материалов КМК 040 (ГСО № 9364-2009), КМК 055 (ГСО № 9366), КМК 110 (ГСО № 9368-2009), диапазон воспроизводимых размеров от 30 до 100 мкм, пределы допускаемой погрешности воспроизведения ± 7 %.
В документе МАЕК 416139.002 РЭ «Анализатор аэрозолей телевизионный «ПОТОК». Руководство по эксплуатации», раздел 2
Нормативные и технические документы, устанавливающие требования к анализатору аэрозолей телевизионному «ПОТОК»
1 ГОСТ Р 8.606-2004 «Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов».
2 ГОСТ Р 50760-95 «Анализаторы газов и аэрозолей для контроля атмосферного воздуха. Общие технические условия».
3 МАЕК.416139.002ТУ «Анализатор аэрозолей телевизионный «ПОТОК». Технические условия»
Осуществление деятельности в области охраны окружающей среды, выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
