Комплекс измерительно-вычислительный единичного экземпляра системы управления и аварийной защиты (СУ-САЗ) для проведения стендовых испытаний блока I ступени РН ┌Союз-2-1в√ в составе экспериментальной установки 353ЭУ132 КС-763 (далее ╞ комплекс или СУСАЗ) предназначен для измерений электрического сопротивления и напряжения постоянного тока, а также для сбора, преобразования, регистрации, обработки и визуального отображения информации от измерительных преобразователей системы управления и аварийной защиты СУ-САЗ стендового блока 353ЭУ132 КС-763 на испытательной станции ИС-102 ФКП ┌НИЦ РКП√, г. Пересвет.

Документы

Описание типа

Карточка СИ

Номер в госреестре	49782-12
Наименование СИ	Комплекс измерительно-вычислительный единичного экземпляра системы управления и аварийной защиты (СУ-САЗ) для проведения стендовых испытаний блока I ступени РН "Союз-2-1в" в составе экспериментальной установки 353ЭУ132 КС-763
Изготовитель	ФКП "НИЦ ракетно-космической промышленности" (РКП), г.Пересвет
Год регистрации	2012
МПИ (интервал между поверками)	3 года
Описание типа	скачать

Назначение

Трансформаторы тока JKQ 690 (далее по тексту - трансформаторы тока) предназначены для контроля и передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Описание

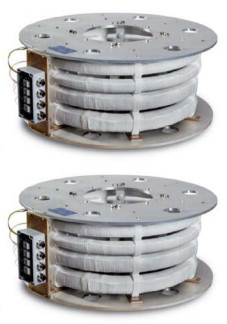

Трансформаторы тока JKQ 690 по принципу конструкции являются трансформаторами шинного типа и устанавливаются на вводах генераторных выключателей. Первичной обмоткой трансформаторов является токоведущий стержень, проходящий по оси трансформатора внутри корпуса. Изоляция обеспечивается за счет собственной изоляции выключателя. Трансформаторы имеют три вторичные обмотки на торроидальных сердечниках, которые установлены на литом алюминиевом корпусе. Выводы вторичных обмоток подключены к клеммам распределительной контактной коробки, закрепленной на корпусе трансформатора.

Принцип действия трансформаторов тока заключается в преобразовании переменного тока промышленной частоты в переменный ток для измерения с помощью стандартных измерительных приборов, а также обеспечения электрической изоляции измерительных устройств от цепей высокого напряжения.

Технические характеристики

Основные метрологические и технические характеристики трансформаторов тока JKQ 690 представлены в таблице 1.

Таблица 1 - Основные метрологические и технические характеристики трансформаторов тока JKQ 690_

Характеристика	Значение
Номинальное рабочее напряжение, кВ	0,66
Наибольшее рабочее напряжение, кВ	0,72
Номинальный первичный ток, А	6500
Номинальный вторичный ток, А	1
Номинальная вторичная нагрузка, В-А	20

Характеристика	Значение
Классы точности вторичных обмоток	0,2S; 0,5
Номинальный коэффициент безопасности приборов вторичных обмоток для измерений	10
Номинальная частота, Гц	50
Габаритные размеры:
- внешний диаметр, мм, не более	835
- внутренний диаметр, мм, не менее - толщина, мм, не более	690 200
Масса, кг, не более	80
Климатическое исполнение по ГОСТ 15150-69	У3

Знак утверждения типа

Знак утверждения типа наносят на титульный лист паспорта и на табличку технических данных трансформатора типографским способом.

Комплектность

В комплект поставки входят:

- трансформатор тока JKQ 690

1 шт. 1 экз. 1 экз.

- паспорт

- руководство по эксплуатации Поверка

осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки». Перечень основных средств, применяемых при поверке:

- трансформатор тока измерительный лабораторный ТТИ-5000.5 номинальные значения первичного тока, А: от 5 до 5000

класс точности: 0,05

- трансформатор тока измерительный эталонный NCD номинальные значения первичного тока, кА: от 5 до 30 класс точности: 0,05

- прибор сравнения КНТ-03

предел измерения токовой погрешности, %: ± 19,99; предел измерения угловой погрешности, угловых мин: ± 1999

- магазин сопротивлений нагрузочный трансформаторов тока НТТ номинальные величины нагрузки, В-А: от 1,75 до 50

Сведения о методах измерений

Методы измерений с помощью трансформаторов тока JKQ 690 указаны в документе «Трансформаторы тока JKQ 690. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к трансформаторам тока JKQ 690

ГОСТ 7746-2001 «ГСИ. Трансформаторы тока. Общие технические условия».

ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

Техническая документация фирмы-изготовителя.

Рекомендации к применению

- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
