Государственный реестр средств измерений

Источники питания аналоговые Б5-60М, 49787-12

49787-12
Источники питания аналоговые серии Б5-60М (далее ╞ источники питания), предназначены для измерения и воспроизведения стабилизированного напряжения и силы постоянного тока.
Документы
Карточка СИ
Номер в госреестре 49787-12
Наименование СИ Источники питания аналоговые
Обозначение типа СИ Б5-60М
Изготовитель ЗАО "ПрофКИП", г.Мытищи
Год регистрации 2012
Срок свидетельства 05.05.2017
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать

Назначение

Источники питания аналоговые серии Б5-60М (далее - источники питания), предназначены для измерения и воспроизведения стабилизированного напряжения и силы постоянного тока.

Описание

Источники питания серии Б5-60М представляют собой высоковольтный регулируемый источник питания с непрерывно регулируемым выходным напряжением.

Конструктивно источники питания серии Б5-60М состоят из базового блока, максимально допустимые выходные параметры источников питания представлены в таблице 1.

Управление и контроль за режимами работы источников питания серии Б5-60М осуществляет встроенный в базовый блок микроконтроллер. Встроенный измеритель напряжения и тока обеспечивает контроль значений воспроизводимых силы тока и напряжения.

Источники питания серии Б5-60М обладают низкими значениями нестабильности при изменении нагрузки, а также низким уровнем шумов в нагрузке. Конструкция источников обеспечивает защиту от перегрузок и короткого замыкания на выходе.

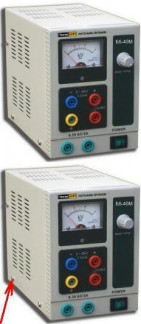

Рисунок 1 - Фотографии общего вида источников питания серии Б5-60М

Рисунок 2 - Схема пломбировки от несанкционированного доступа.

Технические характеристики

Основные метрологические и технические характеристики источников питания серии Б5-60М представлены в таблицах 1 - 3.

Таблица 1 - Выходные параметры источников питания серии Б5-60М

Модификация

Б5-60М

Количество каналов

1

Максимальное напряжение постоянного тока на выходе

6000 В

Максимальная сила постоянного тока на выходе

3 мА

Таблица 2 - Основные метрологические характеристики источников питания серии

Б5-60М

Модификация

Б5-60М

Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока

± (0,2 % • иуст + 2 е.м.р.) В

иуст - установленное значение выходного напряжения; е.м.р. - единица младшего разряда.

Модификация

Б5-60М

Номинальные параметры сети питания, В

220 - 240 В ± 10 % / 50 Гц

Г абаритные размеры (длина х ширина х высота), мм

108 х 154 х 240

Масса, кг, не более

5

Условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность, %

-    атмосферное давление, мм рт. ст.

от 10 до 30 от 30 до 80 от 630 до 795

Знак утверждения типа

Знак утверждения типа наносят на лицевую панель корпуса источников питания методом трафаретной печати со слоем защитного покрытия и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплект поставки источников питания серии Б5-60М

Наименование

Б5-60М

Источник питания

1

Сетевой шнур

1

Предохранитель

2

Руководство по эксплуатации

1

Методика поверки МП-298/447-2011

1

Поверка

осуществляется по документу МП-298/447-2011 «Источники питания аналоговые серии Б5-60М. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 30 сентября 2011 г. Перечень основных средств, применяемых при поверке:

- киловольтметр спектральный цифровой КВЦ-120: диапазон измерения входного переменного синусоидального напряжения: 0 - 120 кВ; пределы допустимой приведённой основной погрешности измерения переменного напряжения частотой 50 Гц не более 0,25 %.

Сведения о методах измерений

Методы измерений с помощью источников питания серии Б5-60М указаны в документе «Источники питания аналоговые серии Б5-60М. Руководство по эксплуатации».

Нормативные документы и технические документы, устанавливающие требования к источникам питания серии Б5-60М

ГОСТ 8.022-91 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 х 10-16 - 30 А»; ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы»; ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия», Технические условия ТУ 4237-163-66145830-2011.

Рекомендации к применению

Применяются вне сферы государственного регулирования обеспечения единства измерений.

49787-12
Номер в ГРСИ РФ:
49787-12
Производитель / заявитель:
ЗАО "ПрофКИП", г.Мытищи
Год регистрации:
2012
Cрок действия реестра:
05.05.2017
