Весы торговые электронные CE/CE-H, CE II, SC/SC-H, SC II, EC, EC II, BC, BC II, BS, CS, KH, 49792-12

Назначение

Весы торговые электронные моделей CE/CE-H, CE II, SC/SC-H, SC II, EC, EC II, BC, BC II, BS, CS, KH (далее - весы) предназначены для определения массы товара, вычисления его стоимости на основе заранее введенной оператором цены за единицу товара и печатания этикетки.

Описание

Все модели весов изготовлены на единой конструктивной основе и состоят из следующих функциональных узлов:

-    грузоприемное устройство (далее ГПУ): механическая конструкция, предназначенная для принятия нагрузки и опирающаяся на один весоизмерительный тензорезисторный датчик (далее датчик);

-    электронное устройство, содержащее аналогово-цифровой преобразователь сигнала датчика, устройство обработки цифровых данных (микропроцессор), определяющее измеренное значение массы и стоимости товара на основе заранее введенной оператором цены за единицу товара;

-    показывающее устройство (одно или два);

-    клавиатура оператора.

В зависимости от исполнения функциональные узлы выполнены либо в отдельном корпусе, либо объединены в одном корпусе с другими узлами.

Весы имеют обозначение (в скобках указаны позиции, которые могут отсутствовать в обозначении): XX (1) (2) YZZ (3) (4) (5) (6) (7) (8-9), где:

Позиция XX:

модель весов: CE, SC, EC, BC, BS, CS, KH;

Позиция 1:

-Н - исполнение с 32-х битным микропроцессором (исполнение с незаполненной позицией имеет 16-ти битный микропроцессор).

Позиция 2:

11    - второе поколение весов.

Позиция Y:

1    исполнение для обслуживания оператором с печатью наклейки с ценой товара;

2    исполнение для обслуживания оператором с печатью наклейки с ценой товара;

3    исполнение со сканером информации с наклейки;

4    исполнение с подвесной платформой;

5    исполнение - весы для самообслуживания;

8 исполнение - весы для самообслуживания и обслуживания оператором.

Позиция ZZ:

03 модификация с максимальной нагрузкой Max = 3 кг;

06    модификация с максимальной нагрузкой Max = 6 кг;

12    модификация с максимальной нагрузкой Max = 12 кг;

15 модификация с максимальной нагрузкой Max = 15 кг;

30 модификация с максимальной нагрузкой Max = 30 кг;

60 модификация с максимальной нагрузкой Max = 60 кг.

Позиция 3:

F модификация с одним дисплеем на стойке;

G модификация весов с дополнительным ГПУ производства фирмы «BIZERBA GmbH & Co. KG» одного из следующих исполнений: 18, 18A, 18K, 20, 20A, 30, 30A, iL Professional 150F/HY, 150A, 150VE-S-3, 150VE-SA-3, 150VE-SL-3, 200VE-S-3, 200VE-SA-3, 200VE-SL-3, 200VE-W/H/R- 3, iL Professional 350F/HY, 350A, 400VE-S-3, 400VE-SA-3, 400VE-SL-3.

Позиция 4:

2S исполнение с двумя сенсорными экранами (для покупателя и оператора);

S исполнение с одним сенсорным экраном (для оператора);

SB1 исполнение с клавиатурой для самообслуживания с 48-ю и 96-ю кнопками;

QS1 исполнение с клавиатурой для быстрого обслуживания с 96-ю кнопками;

SB2 исполнение с двумя клавиатурами для самообслуживания с 48-ю и 96-ю кнопками;

QS2 исполнение с двумя клавиатурами для самообслуживания 96-ю кнопками. Позиция 5:

-OD исполнение с ЖК дисплеем (оранжевая подсветка);

Позиция 6:

V исполнение с системой визуального распознавания вида товара.

Позиция 7:

T принтер для печатания чеков;

E принтер для печатания этикеток;

L принтер без кожуха для бумажных лент;

T-E принтер для печатания чеков и принтер для печатания этикеток;

T-L принтер для печатания чеков и принтер без кожуха для бумажных лент;

E-E два принтера для печатания этикеток.

Позиция 8 (только для модели CS - исполнение для встраивания в рабочее место кассира):

TM исполнение настольное TE исполнение для встраивания в стол кассира ES исполнение со встроенным сканером ER исполнение с рольгангом;

ERK исполнение с укороченным рольгангом;

SL, Ma 85,NC 72, NC 75, NC 76, MS или MH - различные варианты исполнения сканеров штрих-кодов.

Позиция 9 (только для модели CS - исполнение для установки в рабочее место кассира):

W, WS, P, A, SD, AV, WN, IBM - конструктивное исполнение дисплея.

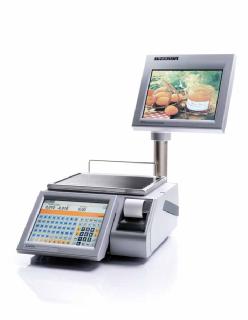

Общий вид весов представлен на рисунках 1-16.

Рисунок 1 — Общий вид весов CE 100, CE 200, CE 500, CE 800, CE-H 100, CE-H 200, CE-H 500,

CE-H 800

Рисунок 3 — Общий вид весов SC 100, SC 200, SC 500, SC 800, SC-H 100, SC-H 200, SC-H 500,

SC-H 800

Принцип действия весов основан на преобразовании возникающей под действием силы тяжести взвешиваемого груза деформации упругого элемента датчика в аналоговый электрический сигнал, пропорциональный массе груза. Далее этот сигнал преобразуется в цифровой код, и измеренное значение массы выводится на дисплей индикатора. При оснащении индикатора интерфейсами связи значение массы передается на внешние электронные устройства.

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ Р 53228-2008):

-    устройство первоначальной установки нуля (T.2.7.2.4);

-    полуавтоматическое устройство установки нуля (T.2.7.2.2);

-    устройство слежения за нулем (T.2.7.3);

-    устройство уравновешивания тары (T.2.7.4.1);

-    устройство автоматической установки нуля (4.5.6);

-    устройство предварительного задания массы тары (Т.2.7.5);

-    индикация показаний нагруженных весов при невключенном устройстве тарирования и/или устройстве предварительного задания массы тары (T.5.2.1);

-    процедура просмотра всех соответствующих символов индикации в активном и неактивном состояниях (5.3.1)

-    устройство выбора единиц измерений (2.1);

-    устройство переключения грузоприемных устройств (Т.2.7.8);

вычисление стоимости.

Обозначение класса точности, значения максимальной нагрузки Max (или Maxi поддиапазонов взвешивания многоинтервальных весов), минимальной нагрузки Min, поверочного деления e (или ei поддиапазонов взвешивания многоинтервальных весов), диапазона уравновешивания тары, указываются на маркировочной табличке весов. Пример обозначения весов на маркировочной табличке показан на рисунках 17, 18.

C€ oroV

D00-00-000 у/.

Nr./No. 1234567

Event counter

BIZERBH

D-72301 BaI i ngen MADE IN GERMANY

100 V - 240 V 50/60 Hz 0,66 A - 0,30 A в T 3,15 A    IP65

N r./No. 1 234567

Max M i n e= T=-

4611915101

Рисунок 17 — Пример маркировочной таблички весов

Max M i n e= T=-

Event counter

Рисунок 18 — Пример маркировочной таблички ГПУ

Знак поверки в виде наклейки наносится на корпус весов рядом с маркировочной табличкой.

Схема пломбировки весов от несанкционированного доступа приведена на рисунках 19 - 25.

Пломбировка внутренних элементов и переключателя режима настройки и юстировки

Рисунок 19 — Схема пломбировки весов ВС 100, ВС 200, ВС II 100, BC II 200, BS (-H) 100, BS (-H) 200, CE (-H) 100, CE (-H) 200, SC (-H) 100, SC (-H) 200, SC II 100, SC II 200, KH 100, KH 200, ВС 500, ВС 800, BC II 500, BC II 800, BS (-H) 500, BS (-H) 800 CE (-H) 500, CE (-H) 800, SC (-H) 500, SC (-H) 800, SC II 500, SC II 800, KH 500, KH 800

Пломбировка винта, закрывающего доступ к переключателю режима юстировки и настройки

Рисунок 20 — Схема пломбировки весов CE 400, CE II 400, BS 400, BS-H 400, SC 400,

SC-H 400, SC II 400 и KH 400

Пломбировка внутренних элементов и переключателя режима ' . настройки и юстировки ,

П — место пломбировки ГПУ (переключатель режима юстировки и настройки)

rj~I

Программное обеспечение

Программное обеспечение (ПО) весов реализовано аппаратно и является встроенным и полностью метрологически значимым.

Защита ПО и данных измерений от преднамеренных и непреднамеренных воздействий соответствует требованиям п.п. 5.5.1 «Дополнительные требования к электронным устройствам с программным управлением. Устройства со встроенным программным управлением», приведенным в ГОСТ Р 53228-2008 и соответствует уровню «С» согласно МИ 3286-2010.

Для защиты от непреднамеренных воздействий на ПО (параметры юстировки и настройки) используется переключатель на корпусе весов, доступ к которому пломбируется. Кроме того, защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Технические характеристики

Таблица 2

Примечание — 1) при использовании дополнительных ГПУ: 18, 18A, 18K, 20, 20A, 30, 30A, iL Professional 150F/HY, 150A, 150VE-S-3, 150VE-SA-3, 150VE-SL-3, 200VE-S-3, 200VE-SA-3, 200VE-SL-3, 200VE-W/H/R-3, iL Professional 350F/HY, 350A, 400VE-S-3, 400VE-SA-3, 400VE-SL-3.

Пределы допускаемой погрешности в эксплуатации (у пользователя) и при осуществлении государственного метрологического надзора за весами и их применением равны удвоенному значению пределов допускаемых погрешностей при поверке.

Электрическое питание от сети переменного тока:

-    напряжение питания, В.................................................................................от 93, 5 до 253

-    частота, Гц..................................................................................................................50±1

Масса, кг, не более...................................................................................................................40

Габаритные размеры (ширина, глубина, высота), мм, не более.................................826; 826; 826

Знак утверждения типа

Знак утверждения типа наносится на эксплуатационную документацию и маркировочную табличку, расположенную на корпусе весов.

Комплектность

1.    Весы.....................................................................................................................................1 шт.

2.    Руководство по эксплуатации........................................................................................... 1 экз.

Поверка

осуществляется по приложению Н «Методика поверки весов» ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Идентификационные данные, а также процедура идентификации программного обеспечения приведены:

-    для весов BS/SC/SC-H/SC II/CE/CE-H/CE II/KH - в разделе 2.5 документа «Руководство по эксплуатации весов торговых электронных моделей BS/SC/SC-H/SC II/CE/CE-H/CE II/KH»;

-    для весов EC/BC/BC II - в разделе 2.5 документа «Руководства по эксплуатации весов торговых электронных моделей EC/BC/BC II».

Основные средства поверки: гири, соответствующие классу точности М1 по ГОСТ 7328-2001.

Сведения о методах измерений

Раздел 6 «Обслуживание» «Руководства по эксплуатации весов торговых электронных серий BS/SC/SC-H/SC II/CE/CE-H/CE II/KH» для весов серий BS/SC/SC-H/SC II/CE/CE-H/CE II/KH

Раздел 6 «Обслуживание» «Руководства по эксплуатации весов торговых электронных серий EC/BC/BC II/CS» для весов серий EC/BC/BC II/CS

Нормативные и технические документы, устанавливающие требования к весам торговым электронным CE/CE-H, CE II, SC/SC-H, SC II, EC, EC II, BC, BC II, BS, CS, KH

1.    ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

2.    ГОСТ 8.021-2005 «Государственная система обеспечения единства измерений. Г осударственная поверочная схема для средств измерений массы».

3.    Техническая документация фирмы «Bizerba GmbH&Co. KG», Германия.

Рекомендации к применению

Осуществление торговли.

Заявитель

Общество с ограниченной ответственностью «РБС» (ООО «РБС»)

Юридический адрес: 115432, г. Москва, просп. Андропова, д. 18, стр. 5 Фактический адрес: 115432, г. Москва, просп. Андропова, д. 18, стр. 5 тел.: (495) 640 6313, факс: (495) 640 6313. http://www.bizerba-service.ru; e-mail: info@bizerba-service.ru
