| Номер в госреестре | 49798-12 |
| Наименование СИ | Клещи электроизмерительные |
| Обозначение типа СИ | CMP-600 |
| Изготовитель | "Sonel S.A.", Польша |
| Год регистрации | 2012 |
| Срок свидетельства | 05.05.2017 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Клещи электроизмерительные CMP-600 предназначены для:
- измерения силы постоянного тока;
- измерения действующего значения силы переменного тока;
- измерения напряжения постоянного тока;
- измерение действующего значения напряжения переменного тока;
- измерения частоты переменного тока;
- измерения электрического сопротивления.
Клещи электроизмерительные CMP-600 представляют собой многофункциональные измерительные приборы, состоящие из двух модулей, которые конструктивно выполнены во влагостойких защитных корпусах. Модули измерителей-передатчиков CMP-600T (далее передатчиков) служат для проведения измерений, отображения результатов измерений и последующей передачи результатов измерений по радиоканалу на беспроводные приемники. Модули беспроводных приемников CMP-600R (далее приемников) необходимы для отображения результатов полученных с помощью передатчиков, которые находятся на расстоянии от приемников.
В клещах применяется бесконтактный метод измерения силы переменного и постоянного тока, основанный на применении двойного датчика на эффекте Холла с последующим аналого-цифровым преобразованием и отображением на жидкокристаллическом дисплее передатчика и приемника.
На передней панели передатчиков расположены гнезда для подключения измерительных проводов, многопозиционный поворотный переключатель и клавиши режимов работы, жидкокристаллический цифровой дисплей. На задней панели передатчиков расположен отсек, закрытый съемной крышкой, для установки элементов питания.
На передней панели приемников расположены клавиши режимов работы, жидкокристаллический цифровой дисплей. На задней панели приемников расположен отсек, закрытый съемной крышкой, для установки элементов питания.
Питание клещей обеспечивается двумя элементами питания типа 6LR61 9 В.
Клещи имеют следующие функциональные возможности:
- автоматический выбор диапазона измерения,
- автоматическое выключение неиспользуемых клещей (функция AUTO-OFF);
- регистрацию результатов измерений на персональном компьютере.

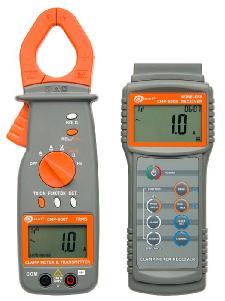

Рисунок 1 - Фотография общего вида клещей электроизмерительных CMP-600. Измеритель-передатчик CMP-600T (слева), беспроводной приемник CMP-600R (справа).
Основные метрологические и технические характеристики клещей электроизмерительных CMP-600 представлены в таблице 1.
| Таблица 1 - Основные метрологические характеристики клещей C | MP-600 | |||
| Функция измерителей | Пределы измерений | Разреше ние | Пределы допускаемой абсолютной погрешности | |
| измерений | ||||
| Измерение силы постоянного тока | 400,0 А 600 А | 0,1 А 1 А | ± (0,018 ± (0,01 | 1изм + 10 е.м.р.) 1изм + 5 е.м.р.) |
| Измерение действую | ||||
| щего значения силы переменного тока(диапазон частоты от 50 Гц до | 400,0 А 600 А | 0,1 А 1 А | ± (0,018 ± (0,01 | 1изм + 10 е.м.р.) 1изм + 5 е.м.р.) |
| 500 Гц) | ||||
| 400,0 мВ | 0,1 мВ | ± (0,0075 | • Иизм + 3 е.м.р.) | |
| Измерение напряжения постоянного тока | 4.000 В 40.00 В 400.0 В | 0,001 В 0,01 В 0,1 В | ± (0,01 • ± (0,01 • ± (0,01 • | Иизм + 3 е.м.р.) Иизм + 3 е.м.р.) Иизм + 3 е.м.р.) |
| 600 В | 1 В | ± (0,01 • | Иизм + 3 е.м.р.) | |
| Измерение действующего значения напряжения переменного тока (диапазон частоты от 50 Гц до 500 Гц) | 4.000 В 40.00 В 400.0 В 600 В | 0,001 В 0,01 В 0,1 В 1 В | ± (0,015 • ± (0,015 • ± (0,015 ± (0,015 | Иизм + 10 е.м.р.) Иизм + 10 е.м.р.) Иизм + 5 е.м.р.) Иизм + 5 е.м.р.) |
| 5,000 Гц | 0,001 Гц | ± (0,007 | • ?изм + 5 е.м.р.) | |
| 50,00 Гц | 0,01 Гц | ± (0,007 | • ?изм + 5 е.м.р.) | |
| Измерение частоты переменного тока | 500.0 Гц 5.000 кГц 50.00 кГц | 0,1 Гц 0,001 кГц 0,01 кГц | ± (0,007 ± (0,007 ± (0,007 | • ?изм + 5 е.м.р.) • ?изм + 5 е.м.р.) • ?изм + 5 е.м.р.) |
| 100,00 кГц | 0,1 кГц | ± (0,007 | • ?изм + 5 е.м.р.) | |
| 400,0 Ом | 0,1 Ом | ± (0,01 • | Яизм + 5 е.м.р.) | |
| 4,000 кОм | 0,001 кОм | ± (0,01 • | Яизм + 5 е.м.р.) | |
| Измерение электрического сопротивления | 40.00 кОм 400.0 кОм 4.000 МОм | 0,01 кОм 0,1 кОм 0,001 МОм | ± (0,01 • ± (0,01 • ± (0,03 • | Яизм + 5 е.м.р.) Яизм + 5 е.м.р.) Яизм + 5 е.м.р.) |
| 40,00 МОм | 0,01 МОм | ± (0,05 • | Яизм + 5 е.м.р.) | |
Примечания:
1. 1изм - измеренное значение силы переменного и постоянного тока;
2. иизм - измеренное значение напряжения переменного и постоянного тока;
3. Яизм - измеренное значение электрического сопротивления;
4. Гизм - измеренное значение частоты переменного тока;
5. е.м.р. - единица младшего разряда.
Таблица 2 - Дополнительные технические характеристики клещей CMP-600.
| Параметр | Значение параметра |
| Г абаритные размеры передатчика, мм | 220 х 64 х 35 |
| Г абаритные размеры приемника, мм | 179 х 72 х 32 |
| Масса передатчика без элементов питания, г | не более 251 |
| Масса приемника без элементов питания, г | не более 177 |
| Минимальное напряжение при измерении частоты, В | 5 |
| Максимальный диаметр обхвата, мм | 30 |
| Частота передачи, МГ ц | 433,62 |
| Климатические условия применения: | |
| - температура, °С | от минус 10 до плюс 50 |
| - влажность, % | не более 80 |
| - высота, м | не более 2000 |
| Условия хранения: | |
| - температура, °С | от минус 20 до 60 |
| - влажность, % | не более 70 |
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на лицевую панель корпуса клещей в виде наклейки со стойким к истиранию покрытием.
Таблица 3 - Комплект поставки CMP-600
| Наименование | Количество |
| Стандартный | |
| Измеритель-передатчик CMP-600T | 1 шт. |
| Беспроводной приемник CMP-600R | 1 шт. |
| Клещи электроизмерительные CMP-600. Руководство по эксплуатации | 1 шт. |
| Клещи электроизмерительные CMP-600. Методика поверки. МП-320/4472012 МП | 1 шт. |
| Комплект измерительных проводов | 1 шт. |
| Футляр | 1 шт. |
осуществляется по документу МП-320/447-2012 МП «Электроизмерительные клещи CMP-600. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 29 февраля 2012 г. и входящему в комплект поставки.
Перечень основных средств, применяемых при поверке, указан в таблице 4.
Наименование воспроизводимой величины
Тип прибора
Напряжение постоянного тока
0,000 - 320,000 мВ
0,32001 - 3,20000 В
3,2001 - 32,0000 В
32.001 - 320,000 В
320.01 - 1050,00 В
± (0,00006 • ивь1х + 4,16 мкВ) ± (0,00006 • ивых + 41,6 мкВ) ± (0,000065 • ивых + 416 мкВ) ± (0,000065 • Ивых + 4,48 мВ) ± (0,00006 • Ивых + 19,95 мВ)
Калибратор универсальный FLUKE 9100E
Напряжение переменного тока
320.000 мВ
32.001 -0,32001 3,2001 -
32.001 -
105.001
320.01 -
- 3,20000 В
32.0000 В
105.000 В
- 320,000 В
800.00 В
± (0,0004 • ± (0,0004 • ± (0,0004 • ± (0,0004 • ± (0,0005 • ± (0,0005 •
Ивых + 19,2 мкВ) Ивых + 192 мкВ) Ивых + 1,92 мВ) Ивых + 6,3 мВ) Ивых + 19,2 мВ) Ивых + 63 мВ)
+ 10 мОм) К-вых + 20 мОм)
• R-вых + 80 мОм) К-вых + 800 мОм) Явых + 8 Ом) Явых + 100 Ом)
Яв
0,0000 -
40.001 -0,40001
4.0001 -
40.001 -0,40001
4.0001 -
Электрическое сопротивление
40.0000 Ом
400.000 Ом
- 4,00000 кОм
40.0000 кОм
400.000 кОм
- 4,00000 МОм
40.0000 МОм
± (0,00025 ± (0,0002 •
± (0,00015 ± (0,0002 •
± (0,0002 •
± (0,0005 •
± (0,0015 • Явых + 2 кОм)
Частота переменного тока
± (25 • 10-6 • Fвых)
0,5 Гц - 10,0 МГц
Калибратор универсальный FLUKE 9100E
Сила постоянного тока
Сила переменного тока
0,000 - 320,000 мкА
0,32001 - 3,20000 мА
3.2001 - 32,0000 мА
32,001 - 320,000 мА
0,32001 - 3,20000 А
3.2001 - 10,5000 А
0,000 - 32,000 мкА
32.001 - 320,000 мкА
0,32001 - 3,20000 мА
3.2001 - 32,0000 мА
32.001 - 320,000 мА
0,32001 - 3,20000 А
3.2001 - 10,5000 А
± (0,00014 • W + 11 нА)
± (0,00014 • W + 83 нА)
± (0,00014 • 1вых + 900 нА)
± (0,00016 • 1вых + 9,6 мкА) ± (0,0006 • 1вых + 118 мкА) ± (0,00055 • W + 940 мкА)
± (0,0007 • 1вых + 900 нА) ± (0,0007 • W + 300 нА) ± (0,0007 • W + 300 нА) ± (0,0008 • 1вых + 3,2 мкА) ± (0,0008 • 1вых + 32 мкА) ± (0,001 • 1вых + 480 мкА) ± (0,002 • 1вых + 3 мА)
Примечания:
1. Ивых - значение воспроизводимого напряжения постоянного и переменного тока;
2. 1вых - значение воспроизводимой силы постоянного и переменного тока;
3. F^k - значение воспроизводимой частоты переменного тока;
4. Явых - значение воспроизводимого электрического сопротивления.
Методы измерений с помощью электроизмерительных клещей CMP-600 указаны в документе: «Электроизмерительные клещи CMP-600. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к электроизмерительным клещам CMP-600
- ГОСТ 8.022-91 ГСИ Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1E-16- 30 А.
- ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
- ГОСТ 8.028-86 ГСИ Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления.
- ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».
- МИ 1940-88 ГСИ Государственная поверочная схема для средств измерений силы переменного электрического тока от Г10 8 ... 25 А в диапазоне частот 20...Г 10 6 Гц.
- МИ 1935-88 ГСИ Государственная поверочная схема для средств измерений электрического напряжения до 1000 В в диапазоне частот Г10 -2... 3^10 6 Гц.
- Техническая документация фирмы «Sonel S.A.», Польша.
Применяются вне сферы государственного регулирования обеспечения единства измерений.
