| Номер в госреестре | 49799-12 |
| Наименование СИ | Генераторы инфранизкочастотные высоковольтные |
| Обозначение типа СИ | VLF-34E |
| Изготовитель | "High Voltage, Inc.", США |
| Год регистрации | 2012 |
| Срок свидетельства | 05.05.2017 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Генераторы инфранизкочастотные высоковольтные VLF-34E (далее - генераторы) предназначены для формирования высоких напряжений инфранизкой частоты.
Принцип действия генераторов основан на преобразовании напряжения питания в высокое напряжение переменного тока, выпрямлении этого напряжения, периодической коммутации выпрямленного напряжения генератора и индуктивно-емкостной цепи. При этом формируемое напряжение имеет переменную полярность, длительность положительного и отрицательного полупериода одинаковы, амплитуды полуволн равны. Частота формируемых генераторами напряжений определяется частотой коммутации.
Область применения: проверка электрической прочности и определение дефектов изоляции в силовых кабелях с изоляцией из сшитого полиэтилена, других изолированных электрических цепях, а также объектах, имеющих значительную электрическую емкость изоляции.
Основные узлы установок: высоковольтный трансформатор, высоковольтный выпрямитель, высоковольтный переключатель полярности, измерительный делитель, разрядный резистор, таймер, АЦП, регистратор данных, микропроцессор, цветной графический ЖК-дисплей с подсветкой. Для связи с внешним персональным компьютером генераторы оснащены интерфейсами RS-232/422 и USB. Кроме этого, для удаленного управления и беспроводной связи, генераторы оснащены USB адаптером беспроводного интерфейса передачи данных стандарта Digi XBee wireless.
Высоковольтные элементы объединены в высоковольтный блок, заполненный маслом.
На ЖК-дисплее отображаются меню для управления приборами и параметры тестирования: напряжение, ток утечки, частота, время. Результаты измерений могут быть сохранены как во внутренней памяти прибора, так и на внешнем USB флэш-накопителе. Приборы снабжены системными часами и календарем.

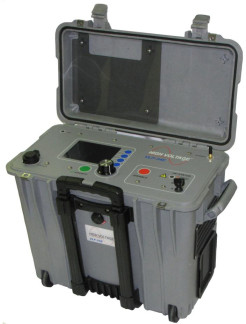

Генераторы имеют моноблочную конструкцию и выполнены в закрытых пластиковых корпусах, снабженных выдвижной ручкой и колесами для транспортирования. По бокам корпуса также размещены ручки для переноски.
На верхней панели генераторов расположены органы управления и индикации, закрывающиеся откидывающейся крышкой. На боковых стенках корпуса под защитными крышками расположены различные разъемы.
На правой стороне корпуса расположены клемма заземления и разъем для подключения высоковольтного измерительного кабеля.
На левой стороне корпуса расположены разъем для подключения устройства внешней электромеханической блокировки установки; разъем для подключения кабеля питания; держатель предохранителя цепи питания установки; выключатель сетевого питания; разъем интерфейса RS-232; разъем интерфейса USB.
В конструкции приборов предусмотрены меры безопасности - защитный выключатель для высокого напряжения при возникновении перегрузки по току, кнопки и индикаторы подачи и отключения высокого испытательного напряжения, устройство электромеханической блокировки.
Генераторы относятся к ремонтируемым и восстанавливаемым изделиям.
Питание генераторов осуществляется от сети переменного тока.
Генераторы имеют встроенное и внешнее программное обеспечение (ПО). Их характеристики приведены в таблице 1.
Встроенное ПО (микропрограмма) - внутренняя программа микропроцессора для обеспечения нормального функционирования прибора, управления интерфейсом. Оно реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и не доступна для пользователя.
Внешнее ПО (PC Application) позволяет удаленно управлять приборами, выполнять загрузку данных на ПК, просмотр, анализ и печать полученных результатов. ПО не является метрологически значимым.
| Таблица 1 - Характеристики программного обеспечения | ПО) | ||||
| Тип прибора | Наиме нование ПО | Идентификационное наименование ПО | Номер версии (иденти-фика-ционный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| VLF-34E | Встро енное | Отсутствует | 1.92 | F8C55C1BDE69828823D1 E5CED9F3CBCC | md5 |
| Внешнее | PC Application | 0.2.5.0 | BD9EA99B09B8A8ED19E 3637A560CD262 | md5 | |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «С» в соответствии с МИ 3286-2010.
Таблица 2 - Метрологические и технические характеристики
| Характеристика | Значение |
| Диапазон выходного напряжения переменного тока, кВ - амплитудное значение; - среднеквадратическое значение | От 0 до 34 От 0 до 24 |
| Частота выходного напряжения, Гц | 0,1; 0,05; 0,01 |
| Диапазон выходного напряжения постоянного тока, кВ | От 0 до 34 |
| Пределы допускаемой основной относительной погрешности измерения напряжения переменного (постоянного) тока, % | ± 1 |
| Номинальное напряжение сети питания, В | От 90 до 265 |
| Номинальная частота напряжения сети питания, Гц | 50/60 |
| Габаритные размеры (длинахширинахвысота), мм | 500x305x458 |
| Масса, кг | 21 |
| Рабочие условия применения: температура окружающего воздуха, °С относительная влажность воздуха, % | от - 5 до + 45 до 80 при + 30 °С |
Знак утверждения типа наносится методом наклейки на лицевую панель прибора и типографским способом на титульные листы руководства по эксплуатации и паспорта.
Таблица 3 - Комплект поставки
| Наименование | Количество |
| Генератор VLF-34E | 1 |
| USB флэш-накопитель с ПО | 1 |
| USB адаптер беспроводного интерфейса передачи данных стандарта Digi XBee wireless | 1 |
| Комплект кабелей: кабель питания; кабель заземления; провод заземления; провод заземления с 2-мя отводами и пружинными зажимами; кабель высоковольтный | 1 1 1 1 1 |
| Штанга заземления с заземляющим проводом | 1 |
| Руководство по эксплуатации и паспорт | 1 |
| Методика поверки | 1 |
осуществляется по документу МП 49799-12 «Генераторы инфранизкочастотные высоковольтные VLF-34E. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в марте 2012 г.
Средства поверки: делитель напряжения ДН-100э (± 0,5 %); вольтметр универсальный В7-78/1 (± (0,0045 •Ю^иизм. + 10 е.м.р.).
Сведения о методиках (методах) измерений приведены в руководствах по эксплуатации.
Нормативные и технические документы, устанавливающие требования к генераторам инфранизкочастотным высоковольтным VLF-34E
1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
2. ГОСТ 8.027-2001 Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
3. Техническая документация фирмы «HIGH VOLTAGE, INC», США.
- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
| Зарегистрировано поверок | 66 |
| Поверителей | 17 |
| Актуальность данных | 18.09.2024 |
