Газоанализаторы ТЕСТ-902-2М, 49815-12

Назначение

Газоанализаторы «ТЕСТ-902-2М» предназначены для измерения объемной доли эн-флюрана, изофлюрана, фторотана, севофлюрана, ксенона и закиси азота в бинарных газовых смесях с воздухом.

Описание

Газоанализатор «ТЕСТ-902-2М» (далее - газоанализатор) является стационарным цифровым прибором непрерывного действия.

Принцип действия газоанализатора основан на преобразовании разности показателей преломления прозрачных сред в оптической кювете в пространственное перемещение светового потока в плоскости приемной площадки фотодиода и последующем преобразовании фотоэлектрического сигнала в сигнал, пропорциональный объемной доле анализируемого вещества в газовой смеси.

Г азоанализатор состоит из измерителного блока и блока питания.

На передней панели измерительного блока газоанализатора выведены: кнопки управления , дисплей, отображающий измерительную информацию.

На лицевую панель блока питания выведен тумблер включения со световой индикацией .

На заднюю панель измерительного блока выведены следующие элементы:

-    Разъем «ЭВМ» предназначен для подключения измерительного блока к персональному компьютеру;

-    Разъем «ПИТАНИЕ», предназначен для подключения блока питания;

На боковой панели измерительного блока газоанализатора расположены входной и выходной штуцеры измерительной кюветы измерительного блока газоанализатора.

На задней панели блока питания расположен сетевой кабель и разъем, предназначенный для подключения кабеля соединения с измерительным блоком газоанализатора.

Степень защиты по ГОСТ 14254-96: IP20.

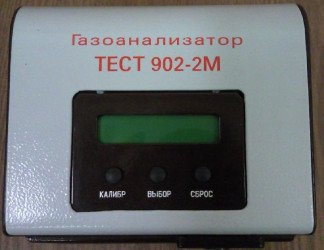

Внешний вид измерительного блока газоанализатора представлен на рисунке 1.

Вид задней панели измерительного блока газоанализатора представлен на рисунке 2.

Вид боковой панели измерительного блока газоанализатора представлен на рисунке 3.

Внешний вид блока питания газоанализатора представлен на рисунке 4.

Вид задней панели блока питания представлен на рисунке 5.

ТЕСТ-902-2М л ГОД ВЫП 201 Г **

Место пломбирования

ч

ПИТАНИЕ

Рисунок 2 - Измерительный блока газоанализатора «ТЕСТ-902-2М», вид задней панели.

Программное обеспечение

Газоанализатор «ТЕСТ-902-2М» имеет встроенного программное обеспечение . Встроенное программное обеспечение разработано изготовителем специально для решения задач измерения содержания определяемых компонентов в анализируемой среде и обеспечивает:

-    обработку и передачу измерительной информации от первичного измерительного преобразователя;

-    отображение результатов измерений на дисплее измерительного блока газоанализатора;

-    формирование выходного аналогового и цифрового сигналов.

-    диагностику аппаратной части газоанализатора;

Встроенное ПО газоанализаторов имеет древовидную структуру.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Влияние встроенного программного обеспечения газоанализатора учтено при нормировании метрологических характеристик.

Уровень защиты ПО газоанализатора от преднамеренных и непреднамеренных воздействий соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

1) Диапазоны измерений и пределы допускаемой основной относительной погрешности газоанализатора указаны в таблице 2.

Таблица 2

2)    Пределы допускаемой вариации показаний газоанализатора равны 0,5 в долях от пределов допускаемой основной погрешности.

3)    Пределы допускаемой дополнительной погрешности от изменения температуры окружающей и контролируемой сред на каждые 10 0С равны 0,5 в долях от пределов допус-

каемой основной погрешности.

4)    Время прогрева, мин, не более    30

5)    Напряжение питания переменного тока измерительного блока, В    от 187 до 253

6)    Потребляемая электрическая мощность, В-А, не более:    5

7)    Габаритные размеры, мм, не более:

-    измерительный блок

высота    180

ширина    170

длина    130

-    блок питания

высота    100

ширина    70

длина    40

8)    Масса, кг, не более:

-измерительный блок    2,5

-блок питания    0,3

9)    Средняя наработка на отказ, ч    2 000

Условия эксплуатации газоанализатора

-    диапазон температуры окружающей среды, oC    от 15 до 35

-    диапазон относительной влажности окружающей среды, %    от 40 до 80 %

-    диапазон атмосферного давления, кПа    от 84 до 106,7

Знак утверждения типа

Знак утверждения типа наносится:

-    типографским способом на титульный лист руководства по эксплуатации;

-    в виде таблички на лицевую панель газоанализатора.

Комплектность

Комплект поставки газоанализатора указан в таблице 3. Таблица 3

осуществляется по документу МП-242-1267-2011 " Газоанализаторы «ТЕСТ-902-2М». Методика поверки", утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И.Менделеева" "11" января 2012 г.

Основные средства поверки: ГСО 9534-2010 состава энфлюран/воздух, ГСО 9531-2010 состава изофлюран/воздух, ГСО 9533-2010 состава фторотан/воздух, ГСО 9532-2010 состава севофлюран/воздух, ГСО 9306-2009 состава ксенон/воздух, ГСО 9304-2009 состава закись азота/воздух.

Сведения о методах измерений

Методика измерений приведена в документе "Газоанализатор «ТЕСТ-902-2М». Руководство по эксплуатации" (ГАРУ 443.720.004 РЭ)

Нормативные и технические документы, устанавливающие требования к газоанализатору «ТЕСТ-902-2М»

1    ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические ус

ловия.

2    ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содер

жания компонентов в газовых средах.

3    Техническая документация изготовителя.

Рекомендации к применению

- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
