| Номер в госреестре | 49818-12 |
| Наименование СИ | Масс-спектрометры |
| Обозначение типа СИ | amaZon |
| Изготовитель | "Bruker Daltonik GmbH", Германия |
| Год регистрации | 2012 |
| Срок свидетельства | 05.04.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Масс-спектрометры amaZon предназначены для измерений масс-спектров проб в жидкой фазе.

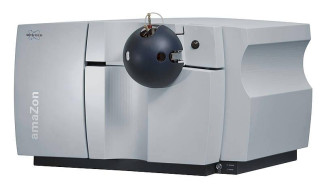

Конструктивно масс-спектрометры amaZon выполнены в виде отдельных модулей, функционально связанных между собой и управляемых по заданной программе от компьютера.
Масс-спектрометры amaZon представляют собой многоцелевые измерительные системы, состоящие из нового ионного источника Appolo II, системой двойных ионных воронок, четырехстадийной вакуумной системы на основе турбомолекулярных и форвакуумных насосов, анализатора масс на основе мультипольной ловушкой высокой емкости и персонального компьютера, генератора азота, компрессора воздуха, системы поставки подвижной фазы за базе шприцевого насоса, системы поставки жидкой фазы на базе жидкостного насоса, ввода образца на базе автосемплера и дополнительного детектора для фиксации времени выхода основного вещества.
Разделение и детектирование ионов осуществляется в ионной ловушке. В масс-спектрометрах может быть реализован режим двухступенчатого разделения ионов (MS/MS режим). Пробы исследуемых веществ вводятся в иглу-инжектор. Ионизация осуществляется электрораспылением. Возможна также химическая и фотоионизация при атмосферном давлении.
Программное обеспечение реализуется в операционной среде Windows. Оно позволяет задавать и контролировать режимы анализа, рассчитывать результаты измерений, вводить и выводить накопленную информацию и представлять ее в виде таблиц, графиков, спектров, тестовых файлов и т.д. По специальному заказу масс-спектрометры дополнительно комплектуются библиотеками спектров широкого класса веществ, что позволяет проводить идентификацию исследуемых образцов.
Масс-спектрометры amaZon обеспечены системой ограничения доступа к функциональным блокам оборудования при помощи опломбированных блоков (рис.2). Пломбировка осуществляется при помощи специальных винтов, ключ к которым находится на заводе-изготовителе или у сервисных инженеров, прошедших специализированное обучение по ремонту данного типа оборудования. Пломбировка блоков осуществляется на заводе производителе, либо сервисным инженером при наличии сертификата фирмы производителя о допуске к ремонту и обслуживанию данного оборудования.
Масс-спектрометры amaZon управляются с помощью программы EsqLC.
Данная программа обеспечивает следующие возможности:
• установка условий измерения: диапазон измеряемых масс, параметры осушающего и охлаждающего газов, программирование различных режимов во время измерения и т.д.
• установка режимов измерения: измерение в положительной, отрицательной, или переменной полярности, автоматическая или запрограммированная последовательная фрагментация ионов до 11 й степени.
• отображение и обработка спектров. Включает автоматическую и ручную идентификацию спектров; автоопределение пиков, разрешение пиков, масштабирование, сохранение и т.д.
• дополнительные возможности: получение заданных пользователем хроматограмм (полного ионного тока, основного пика, пиков заданных диапазонов масс); получение дополнительных ионов с помощью реакции PTR или фрагментации ETD; калибровка режимов фрагментации, изоляции, сканирования; возможность управления шприцевым насосом для прямого ввода образца и других систем предварительного разделения.
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| EsqLC.exe | EsqLC | V. 7.1.50.35 | 445CE9ED | Алгоритм электронной подписи CRC 32 |
Влияние программного обеспечения масс-спектрометра amaZon учтено при нормировании метрологических характеристик.
Масс-спектрометр amaZon имеет защиту программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты «С» по МИ 3286-2010.
Метрологические и технические характеристики масс-спектрометров amaZon приведены в Таблице 1.
Таблица 1.
| amaZon | |
| Диапазон регистрируемых масс, а.е.м. | 50.....3000 |
| Пределы допускаемой основной абсолютной погрешности измерений регистрируемых масс, а.е.м. | ±0,15 |
| Разрешение на полувысоте, а.е.м. | 0,3 |
| (возможность расширения) | 0,1 |
| Максимальная скорость сканирования, а.е.м./с | 52 000 |
| Предел обнаружения при инжекции резерпина в MS моде при отношении сигнал/шум 10:1 на высших фрагментах молекулярного иона m/z=609, пг | 5 |
| Предел обнаружения при инжекции резерпина в MS/MS моде при отношении сигнал/шум 500:1 на высших фрагментах молекулярного иона m/z=609, фг/мкл | 125 |
| Стабильность шкалы масс: отклонение в течение 8 часов, а.е.м. | ±0,2 |
| Переключение полярности | Переключение полярности с нулевой задержкой с частотой 20 Гц |
| Напряжение питания переменного тока , В | 220 (+10/-15%) |
| Потребляемая мощность , кВ • А | 2,0 |
| Г абаритные размеры, мм | 760х890х510 |
| Масса, нетто/брутто, кг | 86/108 |
| Условия эксплуатации : - оптимальная температура окружающей среды , °С | 18-24 |
| - диапазон температуры окружающей среды°С | 15-35 |
| -влажность окружающей среды, % | 5-95 |
| Условия хранения и транспортирования: - температура окружающей среды , °С | 0-40 |
| - влажность окружающей среды, % | 5-95 |
| Наличие ETD источника | +* |
| Срок службы, лет | 10 |
* опционально.
Знак утверждения типа наносится на лицевую панель прибора в виде наклейки и на титульный лист руководства по эксплуатации в виде компьютерной графики.
- масс-спектрометр
• форвакуумный насос
• источники ионов с распылителями (игла небулайзера)
• устройство ввода пробы
- компьютер (системный блок, монитор, устройство для печати (принтер), программное обеспечение)
- источник газа для источников ионов (генератор азота, компрессор воздуха)
- система предварительного разделения на основе ВЭЖХ с нано-потоками
- набор стандартов, запасные части, расходные материалы и пр.
- руководство по эксплуатации
- методика поверки
осуществляется в соответствии с документом МП 49818-12 «Масс-спектрометры amaZon. Методика поверки», разработанным и утвержденным ГЦИ СИ ОАО ФНТЦ «Инверсия» в декабре 2011 г. Основные средства поверки:
-аттестованные смеси (растворы) резерпина (фармакопейная статья ФС 423267-96, CAS 50-55-5),
-вода дистиллированная по ГОСТ 6709-72;
-ацетонитрил для жидкостной хроматографии (ТУ 6-09-4326-76)
-набор пипеток по ГОСТ 20292-74 -колбы по ГОСТ 1770-74 -лабораторные весы по ГОСТ 24104-88
Методики измерений приведены в Руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к масс-спектрометрам amaZon
Техническая документация изготовителя.
- при осуществлении ветеринарной деятельности,
- при осуществлении деятельности в области охраны окружающей среды,
- при выполнении работ по оценке промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям
| Зарегистрировано поверок | 81 |
| Поверителей | 12 |
| Актуальность данных | 18.11.2024 |
