Назначение

Термопреобразователи сопротивления платиновые модели Pt-8305/S (далее по тексту -термопреобразователи или ТС) предназначены для измерений температуры газообразных сред, неагрессивных к материалу защитной гильзы ТС. Термопреобразователи сопротивления применяются в стационарных системах автоматического контроля, управления и регулирования технологических процессов в составе оборудования для производства и потребления продуктов разделения воздуха на предприятии ООО "Праксайр Волгоград", г.Волгоград.

Описание

Принцип действия ТС основан на зависимости сопротивления платинового термочувствительного элемента сопротивления (ЧЭ) от температуры.

Термопреобразователи конструктивно выполнены в виде измерительной вставки с двумя ЧЭ, соединенной с защитной алюминиевой головкой типа Y, внутри которой находится керамическая клеммная платформа для подключения ТС к измерительному прибору. Измерительная вставка состоит из двух тонкопленочных платиновых ЧЭ, помещенных в защитный чехол из нержавеющей стали. ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009(МЭК 60751).

ТС имеют трехпроводную схему соединения внутренних проводов с ЧЭ.

ТС используются в комплекте с дополнительными защитными гильзами (термокарманами) резьбового типа, изготовленными из нержавеющей стали.

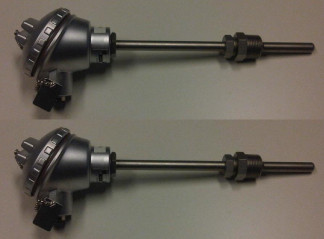

Фото общего вида ТС представлено на рисунке 1.

Технические характеристики

Диапазон измеряемых температур, °С:    от минус 50 до плюс 400

Температурный коэффициент ТС a, °С -1    0,00385

Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009:    Pt100

Номинальное значение сопротивления термопреобразователя при 0 °C (Ro), Ом:    100

Класс допуска ТС по ГОСТ 6651-2009:    В

Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте (допуск) по ГОСТ 6651-2009, °C:    ±(0,30+0,005|ф

Электрическое сопротивление изоляции при температуре плюс (25±10)°С и относительной влажности воздуха от 30 до 80 %, МОм (при 100 В), не менее:    100 Диаметр измерительной вставки ТС, мм: 6 Длина монтажной части ТС, мм: от 63 до 420 Рабочие условия эксплуатации:

-    температура окружающей среды, °С:    от минус 40 до плюс 85;

-    относительная влажность воздуха, %:    до 98 Средний срок службы ТС, лет, не менее: 10.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) типографским способом, а также на шильдик, прикрепленный к ТС, при помощи наклейки.

Комплектность

Термопреобразователь в сборе с защитной гильзой - 37 шт.

Паспорт (на русском языке) - 37 экз.

Поверка

осуществляется по ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».

Основные средства поверки:

-    термометр цифровой прецизионный DTI-1000, пределы допускаемой абсолютной погрешности: ±0,031 °С в диапазоне температур от минус 50 до плюс 400 °С, ±0,061 °С в диапазоне температур св. плюс 400 до плюс 650 °С;

-    термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.2 с диапазоном воспроизводимых температур от минус 60 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004... 0,02) °С;

-    многоканальный прецизионный измеритель температуры МИТ 8.10(М) с пределами допускаемой основной абсолютной погрешности измерения сопротивления ±(10-5R+5 10-4), где R - измеряемое сопротивление, Ом.

-    компаратор напряжений Р3003, кл.0,0005.

Примечания: при поверке допускается применение других средств измерений и вспомогательного оборудования, удовлетворяющих по точности и техническим характеристикам требованиям ГОСТ 8.461-2009.

Сведения о методах измерений

Методы приведены в соответствующем разделе паспорта на ТС.

Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления платиновым модели Pt-8305/S

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

Международный стандарт МЭК 60751 (2008, 07) Промышленные чувствительные элементы термометров сопротивления из платины.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

Техническая документация фирмы-изготовителя.

ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры.

ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
