Преобразователи температуры пневматические 12A, 49826-12

Назначение

Термопреобразователи сопротивления платиновые модели RTD43W3 (далее по тексту -термопреобразователи или ТС) предназначены для измерений температуры сжиженного газа в стационарных системах автоматического контроля, управления и регулирования технологических процессов в составе оборудования для производства и потребления продуктов разделения воздуха на предприятии ООО "Праксайр Волгоград", г. Волгоград.

Описание

Принцип действия ТС основан на зависимости сопротивления платинового термочувствительного элемента сопротивления (ЧЭ) от температуры.

Термопреобразователи конструктивно выполнены в виде измерительной вставки, соединенной с кабелем с удлинительными проводами в тефлоновой оболочке. Измерительная вставка состоит из одного тонкопленочного ЧЭ с удлинительными проводами, помещенного в защитный чехол с подвижным штуцером из нержавеющей стали 316SS. ЧЭ имеет номинальную статическую характеристику преобразования (НСХ) по ГОСТ 6651-2009 (МЭК 60751) -«Pt100».

Схема соединения внутренних проводников ТС с ЧЭ: 3-х проводная.

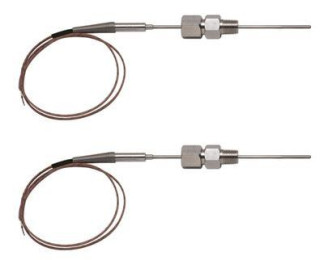

Фото общего вида ТС представлено на рисунке 1.

Технические характеристики

Диапазон измеряемых температур, °С:    от минус 50 до плюс 400

Температурный коэффициент ТС a , °С -1    0,00385

Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009:    Pt100

Номинальное значение сопротивления термопреобразователя при 0 °C (Ro), Ом: 100 Класс допуска ТС по ГОСТ 6651-2009:    В

Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте (допуск) по ГОСТ 6651-2009, °C:    ±(0,30+0,005|ф

Электрическое сопротивление изоляции при температуре плюс (25±10)°С и относительной влажности воздуха от 30 до 80 %, МОм (при 100 В), не менее:    100 Диаметр измерительной вставки ТС, мм: 6,35 Длина монтажной части ТС, мм: 152,4; 228,6 Длина удлинительный проводов ТС, мм: от 6000 до 30000 Рабочие условия эксплуатации:

-    температура окружающей среды, °С:    от минус 40 до плюс 180;

-    относительная влажность воздуха, %:    до 98 Средний срок службы ТС, лет, не менее: 10

Знак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) типографским способом.

Комплектность

Термопреобразователь - 17 шт.

Паспорт (на русском языке) - 17 экз.

Поверка

осуществляется по ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».

Основные средства поверки:

-    термометр цифровой прецизионный DTI-1000, пределы допускаемой абсолютной погрешности: ±0,031 °С в диапазоне температур от минус 50 до плюс 400 °С, ±0,061 °С в диапазоне температур св. плюс 400 до плюс 650 °С;

-    термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.2 с диапазоном воспроизводимых температур от минус 60 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004.. .0,02) °С;

-    многоканальный прецизионный измеритель температуры МИТ 8.10(М) с пределами допускаемой основной абсолютной погрешности измерения напряжения ±(10-4 U+1) мкВ, где U -измеряемое напряжение, мВ; сопротивления ±(10-5R+5 10-4), где R - измеряемое сопротивление, Ом.

Примечание: при поверке допускается применение других средств измерений и вспомогательного оборудования, удовлетворяющих по точности и техническим характеристикам требованиям ГОСТ 8.461-2009.

Сведения о методиках (методах) измерений приведены в соответствующем разделе паспорта на ТС.

Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления платиновым модели RTD43W3

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

Международный стандарт МЭК 60751 (2008, 07) Промышленные чувствительные элементы термометров сопротивления из платины.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

Техническая документация фирмы-изготовителя.

ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры.

ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
