| Номер в госреестре | 49829-12 |
| Наименование СИ | Анализаторы точки росы |
| Обозначение типа СИ | Hygrovision-BL-mini КРАУ2.844.011 |
| Изготовитель | ООО "НПО "Вымпел", г.Дедовск; ООО "НПФ "Вымпел", г.Саратов |
| Год регистрации | 2012 |
| Срок свидетельства | 11.05.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы точки росы «Hygrovision-BL-mini» (далее по тексту - анализаторы) предназначены для измерения температуры точки росы по воде и температуры конденсации углеводородов (далее по тексту - точка росы по воде и углеводородам соответственно) в природном газе или других газах при рабочем давлении.
Анализаторы точки росы «Hygrovision-BL-mini» (далее по тексту - анализаторы) являются компактными переносными приборами с автономным питанием и предназначены для измерения температуры точки росы по воде и температуры конденсации углеводородов (далее по тексту - точка росы по воде и углеводородам соответственно) в природном газе или других газах при рабочем давлении. В соответствии с ГОСТ Р 53763-2009 анализаторы относятся к переносным визуальным конденсационным гигрометрам.
Анализаторы применяются:
♦ для контроля работоспособности и подтверждения результатов измерения потоковых гигрометров;
♦ для периодического оперативного контроля точки росы по воде и углеводородам в местах, не оборудованных автоматическими потоковыми гигрометрами;
♦ для контроля выхода на режим по параметру точка росы различных объектов и технологических процессов после проведения регламентных работ (опрессовка водой, пропаривание, регенерация, вакуумирование и пр.).
Анализаторы могут быть использованы в газовой, нефтяной и химической промышленности, а также в металлургии, энергетике, приборостроении и других отраслях народного хозяйства для контроля качества технологических процессов по параметру точка росы по воде и углеводородам.
В анализаторах используется конденсационный метод измерения температуры точки росы. Сущность метода заключается в измерении температуры, до которой необходимо охладить прилегающий к охлаждаемой поверхности слой влажного газа, для того, чтобы довести его до состояния насыщения при рабочем давлении. Метод определения точки росы, используемый в анализаторах, соответствует ГОСТ Р 53763-2009 «Газы горючие природные. Определение температуры точки росы по воде» и ГОСТ 53762-2009 «Газы горючие природные. Определение температуры точки росы по углеводородам».
Анализаторы обеспечивают измерение точек росы по воде и углеводородам в режиме ручной фиксации температуры зеркала в момент выпадения на нем конденсата.
Анализаторы имеют оригинальное устройство канала визуального наблюдения за поверхностью охлаждаемого конденсационного зеркала.
Канал визуального наблюдения состоит из оптической системы, позволяющей наблюдать за поверхностью зеркала и двух вариантов подсветки поверхности конденсационного зеркала.
Для раздельного наблюдения за конденсацией паров воды и углеводородов применены различные системы подсветки поверхности конденсационного зеркала, изготовленного из диэлектрика.
Для регистрации конденсации углеводородов используется система подсветки через объектив оптической системы, которая обеспечивает фронтальную подсветку конденсационного зеркала.
Для регистрации конденсации воды используется боковая подсветка диэлектрического зеркала, которая обеспечивает рассеяние света при выпадении росы (воды).
Для управления работой анализатора используется кнопочная клавиатура. Отображение информации осуществляется на жидкокристаллическом дисплее с подсветкой. Охлаждение и нагрев зеркала с помощью термоэлектрической батареи может производиться двумя способами: с выбранной оператором фиксированной скоростью и в дискретном режиме с выбранным шагом изменения температуры зеркала. И в том и другом случае точка росы определяется по температуре зеркала в момент начала конденсации/испарения на нем паров воды или углеводородов при охлаждении/нагреве зеркала.
В анализаторах предусмотрен режим автоматической очистки поверхности зеркала.

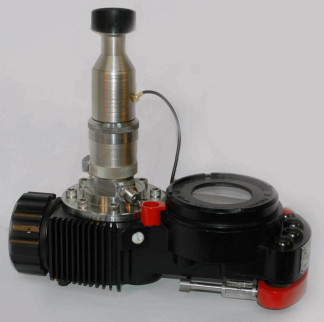

Конструктивно анализаторы выполнены в виде переносного прибора ( см. рисунок 1).
Программное обеспечение (далее - ПО) анализатора точки росы «Hygrovision - BL-mini» соответствует уровню «С» защиты ПО СИ от непреднамеренных и преднамеренных изменений согласно Рекомендации МИ 3286-2010 («Проверка защиты программного обеспечения и определение ее уровня при испытаниях средств измерений в целях утверждения типа»).
Все ПО анализатора считается метрологически значимым. Для идентификации ПО используется номер версии, которая выводится на дисплей при включении анализатора.
Программное обеспечение анализатора защищено от несанкционированного изменения конструктивно, путем пломбирования прибора.
Взаимодействие оператора с анализатором осуществляется с помощью экранного меню и кнопочной клавиатуры. В приборе отсутствуют цифровые интерфейсы пользователя.
Идентификационные данные встроенного ПО анализатора точки росы «Hygrovision -BL-mini» приведены в таблице 1.
Таблица 1
| Наименование программного обеспечения | Идентификаци онное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений |
| КРАУ4.883.243 Д20 | «HV_Mini» | 01.01 | - | С |
Диапазон измерения температуры точки росы:
- по воде - от минус 30 °С до температуры
окружающей среды (Токр)
- по углеводородам - от минус 30 °С до температуры
окружающей среды (Токр)
Пределы абсолютной погрешности при измерении точки росы:
- по воде - ±1 °С
- по углеводородам - ±1 °С Рекомендуемый расход газа через 1 2 ном л/мин измерительную камеру "' норм. л мин
Питание от встроенной аккумулят. батареи, Ипит/ Wпотр Время непрерывной работы от встроенной аккумулят. батареи, не менее
Рабочая температура и влажность окружающей среды
Рабочее давление и температура
исследуемого газа
Степень защиты по ГОСТ 14254
Г абаритные размеры, не более Масса, не более Подключение к линии подачи анализируемого газа
Срок службы, не менее:
■ анализатор*
■ аккумуляторная батарея
12 часов
от минус 10 до +40 °С 98 % max при +35 °С от 0,1 до 10 МПа от минус 10 до + 50 °С IP54
253х120х110 мм
4 кг
соединение Swagelok 6 мм 10 лет
300 циклов заряда/разряда
* - с учетом замены составных частей, имеющих меньший срок службы
Знак утверждения типа по Пр 50.2.009-94 наносится на табличку анализатора методом шелкографии и на титульный лист эксплуатационной документации типографским способом.
Комплектность средства измерения указана в таблице 2. Таблица 2
| Обозначение | Наименование | Зав. ном. | Кол. | Примеча ние |
| Основной комплект | ||||
| КРАУ2.844.011 | Анализатор точки росы «Hygrovision - BL-mini» в комплекте со следующим дополнительным оборудованием и принадлежностями: | 1 | ||
| КРАУ3.821.003 | Микроскоп | 1 | ||
| КРАУ4.161.045 | Кейс транспортировочный | - | 1 | |
| КРАУ4.161.046 | Кейс транспортировочный | - | 1 | |
| КРАУ5.122. 009 | Устройство зарядное | 1 | ||
| КРАУ5.549.014 | Блок питания БП-14 | 1 | ||
| КРАУ5.183.032 | Расходомер | - | 1 | |
| КРАУ6.450.002 | Шланг высокого давления (для подключения к линии подачи анализируемого газа, длина 1, 25 м ) | 1 | ||
| КРАУ6.451.013 | Кран | - | 1 | |
| Трубка ПВХ внутр.Б6х1,5, L= 2 м | - | 1 | ||
| Очиститель оптики Eclipse 59 мл | - | 1 | ||
| Ватные палочки для чистки датчика (упаковка 50 шт.) | - | 1 | ||
| КРАУ4.176.182 | Упаковка | - | 1 | |
| Эксплуатационная документация: | ||||
| КРАУ2.844.011РЭ | Руководство по эксплуатации | - | 1 | |
| КРАУ2.844.011МП | Методика поверки | - | 1 | |
| КРАУ2.844.011ФО | Формуляр | - | 1 | |
| Дополнительное оборудование (по спец.заказу)* | ||||
| КРАУ5.549.014 | Дополнительная аккум. батарея АБ-14 | |||
| TH-650DV | Штатив | |||
| КРАУ6.451.014 | Фильтр для очистки газа от примесей гликолей, тяжелых углеводородов и мехпримесей | - | 1 | |
| КРАУ4.160.001 | Комплект сменных картриджей для фильтра КРАУ6.451.014 (10 картриджей с адсорбентом МАУ) | - | 1 | |
| КРАУ6.451.015 | Фильтр механических примесей | |||
| SS-8F-K4 -15 | Сменный картридж для фильтра КРАУ6.451.015 | |||
| КРАУ5.880.008 | Комплект для дополнительного охлаждения зеркала | |||
| КРАУ4.078.091 | Комплект отбора газа (в составе: пробоотборн. уст-ройст. КРАУ6.457.013, фильтр мембранный КРАУ6.457.022) | |||
| КРАУ4.078.091-01 | Комплект отбора газа (в составе: байпайсный кран КРАУ6.451.013, фильтр мембранный КРАУ6.457.022-01) | |||
| 130-502 | Комплект сменных мембран для мембранного фильтра КРАУ6.457.022(-01) | |||
| *- количество определяется заказом потребителей | ||||
Анализаторы поверяются в соответствии с методикой поверки КРАУ2.844.011МП. Основные средства поверки приведены в таблице 3.
Таблица 3
| Наименование средства поверки и обозначение НТД | Основные метрологические и технические характеристики средства поверки | |
| 1 | Вторичный эталон № ВЭТ 158-1-2004 | Диапазон воспроизведения точки росы от минус 30 до плюс 30 °С. Предел допускаемой абсолютной погрешности воспроизведения точки росы по воде ±0,12 °С; по углеводородам ±0,42 °С. |
| 2 | Манометр МО-250, ТУ 25-05-1664-74, Г.Р.№30886-05 | Класс точности 0.25, верхний предел измерений 1,0 МПа. |
| 3 | Пропан сжиженный чистый, ТУ 51-882-90 | Объемная доля пропана - не менее 99.8 %; |
| 4 | Газовый баллонный редуктор БПО-5-2, ТУ 3645-00127415203-97 |
Сведения о методах измерений содержатся в руководстве по эксплуатации КРАУ2.844.011РЭ.
Нормативные документы устанавливающие требования к анализаторам точки росы «Hygrovision-BL-mini» КРАУ2.844.011
1. КРАУ2.844.011ТУ «Анализатор точки росы «Hygrovision-BL-mini». Технические
условия»;
Лист № 6 Всего листов 6
2. ГОСТ Р 52350.0-05. Электрооборудование для взрывоопасных газовых сред. Часть 0. Общие требования;
3. ГОСТ Р 52350.1-05. Электрооборудование для взрывоопасных газовых сред. Часть 1. Взрывонепроницаемые оболочки «d».
4. ГОСТ 8.547-2009 «ГСИ. Государственная поверочная схема для средств измерений влажности газов».
5. КРАУ2.844.011МП «Анализатор точки росы «Hygrovision-BL-mini». Методика поверки».
-осуществление государственных учетных операций;
-оценка соответствия промышленной продукции установленным обязательным требованиям.
| Зарегистрировано поверок | 394 |
| Поверителей | 8 |
| Актуальность данных | 18.09.2024 |
