Преобразователи точки росы КОНГ-Прима-2М КРАУ2.848.015, 49830-12

Назначение

Преобразователи точки росы «КОНГ-Прима-2М» (далее по тексту - ПТР, преобразователи) предназначены для автоматического измерения температуры точки росы по воде (далее -ТТРв) или температуры точки росы по углеводородам (далее - ТТРув) в природном газе или других газах при давлении до 16 МПа.

ПТР применяются:

-    для контроля ТТРв на газоизмерительных станциях, на станциях подземного хранения и осушки природного газа, на автомобильных газонаполнительных компрессорных станциях и т.д.;

-    для контроля ТТРув на узлах коммерческого учета газа и в технологических процессах, требующих контроля данного параметра.

ПТР могут быть использованы в газовой, нефтяной и химической промышленности, а также в металлургии, энергетике, приборостроении и других отраслях народного хозяйства для контроля качества технологических процессов по параметру - ТТРв или ТТРув.

Измерение ТТРув производится при отсутствии в газе ранее конденсируемых паров воды. Измерение ТТРв производится независимо от температуры конденсации углеводородов.

Описание

В соответствии с ГОСТ Р 53763-2009 преобразователи относятся к классу потоковых автоматических конденсационных гигрометров.

ПТР работают по принципу «охлаждаемого зеркала» (конденсационный метод измерения точки росы). Метод определения точки росы соответствует ГОСТ Р 53763-2009 «Газы горючие природные. Определение температуры точки росы по воде» и ГОСТ 53762-2009 «Газы горючие природные. Определение температуры точки росы по углеводородам».

ПТР обеспечивают:

-    измерение ТТРВ или ТТРУВ при рабочем давлении в трубопроводе;

-    измерение ТТРУВ в комплекте с СПГ КРАУ2.848.013 при условном давлении, отличным от рабочего давления в трубопроводе;

-    цифровую индикацию измеренных значений ТТР (°С);

-    передачу информации об измеренных значениях ТТР на внешние устройства. Конструктивно ПТР состоит из датчика, корпуса, крышек, газоподвода и блока

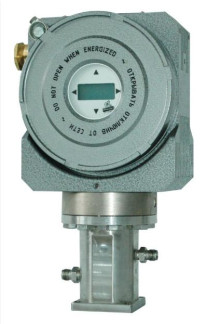

электроники, находящегося внутри корпуса. Внешний вид преобразователя представлен на рис.

1. На лицевой стороне под прозрачным окном передней крышки ПТР расположен двухстрочный индикатор, предназначенный для индикации измеренных значений ТТРВ или ТТРУВ и кнопочная магнитная клавиатура.

В зависимости от типа газоподвода ПТР имеет два конструктивных исполнения:

ПТР в исполнении КРАУ2.848.015 предназначен для монтажа непосредственно на трубопроводе и может использоваться для измерения ТТРв в диапазоне +30...минус 30 °С при рабочем давлении до 16 МПа;

ПТР в исполнении КРАУ2.848.015-01 предназначен для подключения к трубопроводу по проточной схеме, например, через СПГ КРАУ2.848.012-02 или КРАУ2.848.013.

В комплекте с СПГ КРАУ2.848.012-02 ПТР может использоваться для измерения ТТРв в диапазоне +30.минус 30 °С при рабочем давлении до 14 МПа. В комплекте с СПГ КРАУ2.848.013 ПТР может использоваться для измерения ТТРув в диапазоне +30. минус 30 °С при давлении в диапазоне от атмосферного до рабочего давления в трубопроводе Рекомендуемое давление для измерения ТТРув - 2,7 МПа.

ПТР имеет взрывобезопасный уровень взрывозащиты, вид взрывозащиты «взрывонепроницаемая оболочка» по ГОСТ Р 52350.1-2005. Маркировка взрывозащиты

1 Ex d 11В + Н2 T5.

Взрывозащищенный преобразователь предназначен для установки во взрывоопасных зонах помещений и наружных установок согласно главе 7.3 ПУЭ и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.

Программное обеспечение

Программное обеспечение (далее - ПО) преобразователей точки росы «КОНГ-Прима 2М» соответствует уровню «С» защиты ПО СИ от непреднамеренных и преднамеренных изменений согласно Рекомендации МИ 3286-2010 («Проверка защиты программного обеспечения и определение её уровня при испытаниях средств измерений в целях утверждения типа»).

Все ПО анализатора считается метрологически значимым. Для идентификации ПО используется номер версии и контрольная сумма исполняемого кода, вычисленная по алгоритму CRC16. Значение контрольной суммы вычисляется по ПО преобразователя в бинарном коде. При запуске ПО прибора производится расчет контрольной суммы и ее сравнение с заданным (при программировании прибора) значением. В случае несовпадения контрольной суммы запуск ПО не осуществляется. В случае совпадения контрольной суммы прибор выводит на дисплей информацию о версии ПО и значение контрольной суммы.

В преобразователях «КОНГ-Прима-2М» предусмотрена защита от изменений параметров настройки. Для изменения параметров пользователь должен авторизоваться, введя индивидуальный пароль.

Взаимодействие оператора с преобразователем «КОНГ-Прима-2М» осуществляется с помощью экранного меню посредством магнитной клавиатуры. Преобразователи «КОНГ-Прима-2М» взаимодействуют с внешними устройствами с использованием открытого стандартного протокола связи Modbus RTU или аналогового токового сигнала 4.. ,20мА.

Идентификационные данные встроенного ПО преобразователя точки росы «КОНГ-Прима-2М» приведены в таблице 1.

Таблица 1.

Технические характеристики

Диапазон измерения температуры точки росы:

—    по воде    от - 30 °С до +30 °С

-    по углеводородам    от - 30 °С до +30 °С Пределы абсолютной погрешности при измерении точки росы:

—    по воде

—    по углеводородам Длительность цикла измерения температуры точки росы

Рекомендуемый расход газа через измерительную камеру

Напряжение питания преобразователя Мощность, потребляемая преобразователем от источника питания, не более

Исполнение D

Выходной сигнал

Исполнение А Относительная влажность воздуха

Атмосферное давление

Рабочее давление и температура исследуемого газа

Маркировка взрывозащиты Степень защиты оболочки Габаритные размеры, не более

—    для исполнения КРАУ2.848.015

—    для исполнения КРАУ2.848.015-01 Масса, не более

Монтаж

—    для исполнения КРАУ2.848.015

—    для исполнения КРАУ2.848.015-01

Подключение к процессу

—    для исполнения КРАУ2.848.015

±1 °С ±1 °С

от 10 до 30 мин

1.2 норм. л/мин (+20...27)В постоянного тока 35 Вт

Цифровой выход RS - 485 протокол Modbus/ RTU, изоляция 500 В

Аналоговый выход (4-20) мА, нагрузка 400 Ом (max), изоляция 500 В

до 98 % при температуре +35 °С и более низких

без конденсации влаги (без прямого попадания

атмосферных осадков)

от 84 до 106,7 кПа

(от 630 до 800 мм. рт. ст.)

до 16 МПа

от минус 20 до + 50 °С 1 Ex d 11В + Н2 Т5 IP54

207х133х475 мм 207х112х235мм 6,5 кг

в помещении или на открытой площадке (взрывоопасная зона)

в обогреваемом боксе / помещении (взрывоопасная зона)

устанавливается непосредственно на трубопроводе в монтажную втулку с внутренней резьбой М33х2

- для исполнения КРАУ2.848.015-01 соединение Swagelok под трубу с наружным диаметром 6 мм

Расстояние от ПТР до источника питания, не 1000 м более

Срок службы, не менее    10 лет**

* - тип выходного сигнала (аналоговый или цифровой) определяется при заказе ПТР;

** - с учетом замены составных частей, имеющих меньший срок службы

Знак утверждения типа

Знак утверждения типа по Пр 50.2.009-94 наносится на табличку анализатора методом шелкографии и на титульный лист эксплуатационной документации типографским способом.

Комплектность

Комплектность средства измерения указана в таблице 2. Таблица 2.

* - Обозначение и количество заполняется при проведении приемо-сдаточных испытаний. ** - Допускается замена на аналогичный.

Поверка

Преобразователи поверяются в соответствии с методикой поверки КРАУ2.848.015МП. Основные средства поверки приведены в таблице 3.

Сведения о методах измерений

Сведения о методах измерений содержатся в руководстве по эксплуатации КРАУ2.848.015РЭ.

Нормативные документы, устанавливающие требования к преобразователям точки росы «КОНГ-Прима-2М»

1.    КРАУ2.848.015ТУ «Преобразователь точки росы «КОНГ-Прима-2М». Технические условия»;

2.    ГОСТ Р 52350.0-05. «Электрооборудование для взрывоопасных газовых сред. ЧастьО. Общие требования»;

3.    ГОСТ Р 52350.1-05. «Электрооборудование для взрывоопасных газовых сред. Часть 1. Взрывонепроницаемые оболочки «d».

Лист № 6 Всего листов 6

4.    ГОСТ 8.547-2009 «ГСИ. Государственная поверочная схема для средств измерений влажности газов».

5.    2. КРАУ2.848.015МП «Преобразователь точки росы «КОНГ-Прима-2М». Методика поверки»;

Рекомендации к применению

-    осуществление государственных учетных операций;

-    оценка соответствия промышленной продукции установленным обязательным требованиям.
