| Номер в госреестре | 49837-12 |
| Наименование СИ | Измеритель числа импульсов фотонного излучения двухканальный |
| Обозначение типа СИ | ИКРГ-Ш |
| Изготовитель | ФГУП "Комбинат "Электрохимприбор", г.Лесной |
| Год регистрации | 2012 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Измеритель числа импульсов фотонного излучения двухканальный ИКРГ-Ш (далее -измеритель ИКРГ -Ш) предназначен для измерения числа статистически и равномерно распределенных импульсов в течение заданного времени при регистрации потока квантов рентгеновского и гамма-излучения от радиоизотопных источников Сё и Am в составе установок, использующих гамма-абсорбционный метод контроля.
Принцип действия измерителя ИКРГ -Ш основан на прямом счете статистически и равномерно распределенных во времени импульсов, поступающих по каналам I и II от блоков детектирования, за заданное время измерения.
Измеритель ИКРГ-Ш представляет собой электронный блок в металлическом корпусе с двумя измерительными каналами.
В состав измерителя ИКРГ-Ш входят:
- два блока детектирования гамма- и рентгеновского излучения БДГ-01, детектором которого служит кристалл сцинтиллятора LaBr3;
- устройство преобразования и предварительной обработки информации УПО-01Г для двух блоков БДГ-01;
- блок питания FRIWO FW7362M/18 на 18 В;
- комплект соединительных кабелей.
Работа измерителя ИКРГ-Ш осуществляется с помощью программного обеспечения и управляющей ПВЭМ, поставляемой по дополнительному заказу.
Для защиты от несанкционированного доступа в целях предотвращения вмешательств, которые могут привести к искажению результатов измерений, осуществляется пломбирование верхней крышки корпуса измерителя ИКРГ -Ш в месте её крепления болтами.

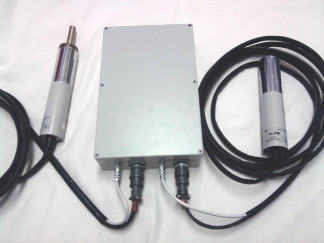

Фото общего вида измерителя ИКРГ-Ш без управляющей ПЭВМ приведено на рисунке 1.
Программное обеспечение измерителя ИКРГ-Ш включает библиотеку функций «rd_hid.dll» и программу управления устройством преобразования и предварительной обработки информации УПО-01Г «RD_DLL_Test».
Идентификационные данные программного обеспечения
| Наименование программного обеспечения (ПО) | Идентификационное наименование программного обеспечения | Номер версии (иденти-фикацион-ный номер программного обеспечения) | Цифровой идентификатор программного обеспе-чения(контроль-ная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Библиотека функций для устройств преобразования и предварительной обработки информации УПО-01Г | rd_hid.dll | 2097bc161fa75c08 47bd91ec4cb95928 | MD5 Hasher | |
| Программа управления устройством преобразования и предварительной обработки информации УПО-01Г | RD DLL Test | 06fc6435976e9434 b5efc2d6329a1192 | MD5 Hasher |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Влияние программного обеспечения учтено изготовителем при нормировании метрологических характеристик измерителя ИКРГ-Ш.
| Наименование характеристики | Значение характеристики |
| Диапазон измерений числа импульсов | от 10 до 107 |
| Частота регистрации периодических импульсов, с-1 | от 10 до 105 |
| Время набора импульсов, с | от 1 до 100 |
| Разрешающее время, мкс, не более | 1 |
| Время установления рабочего режима, мин, не более | 5 |
| Измеритель обеспечивает работу от входных импульсов отрицательной полярности - длительностью, мкс - амплитудой, В | от 0,1 до 6 от 0,04 до 0,5 |
| Пределы допускаемой относительной погрешности измерений числа импульсов, % | ± 0,5 |
| Нестабильность показаний (число импульсов) за 8 ч непрерывной работы, %, не более | 0,2 |
| Пределы допускаемой абсолютной погрешности установки высокого напряжения в диапазоне (500 - 2000) В, В, не более | ± 20 |
| Диапазон энергий регистрируемого фотонного излучения, кэВ | от 10 до 70 |
| Параметры электрического питания: от сети переменного тока - напряжением, В - частотой, Гц | 220+33 50+1 -2,5 |
| Потребляемая мощность (без ПЭВМ), Вт, не более | 20 |
| Габаритные размеры, мм, не более: - устройство преобразования и предварительной обработки информации (УП0-01Г) - блок детектирования гамма-излучения (БДГ-01) | 270х175х70 40х40х210 |
| Масса (без ПЭВМ), кг, не более | 5 |
| Условия эксплуатации: о/~' - температура окружающего воздуха, С - атмосферное давление, кПа - относительная влажность воздуха, %, не более | от 15 до 35 от 84 до 106,7 80 |
| Средняя наработка на отказ, ч, не менее | 10000 |
| Средний срок службы, лет, не менее | 5 |
Знак утверждения типа наносится на титульные листы эксплуатационной документации («Руководство по эксплуатации», «Паспорт») типографским способом и на верхнюю крышку корпуса измерителя ИКРГ-Ш в виде наклейки.
| Наименование изделия | Обозначение | Кол-во | Примечание |
| Измеритель ИКРГ-Ш | ИКРГ-Ш | 1 шт. | |
Программное обеспечение | библиотека функций «rd hid.dll» и программа управления «RD DLL Test» | 1 шт. | дистрибутив на компакт-диске |
| ПЭВМ | - | 1 шт. | поставляется по дополнительному Заказу |
| Руководство по эксплуатации | Ж10-Р491.436220.001 РЭ | 1 экз. | |
| Паспорт | Ж10-Р491.436220.001 ПС | 1 экз. | |
| Методика поверки (раздел 4 руководства по эксплуатации Ж10-Р491.436220.001 РЭ) | - | 1 экз. |
осуществляется в соответствии с разделом 4 «Поверка» руководства по эксплуатации Ж10-Р491.436220.001 РЭ, утвержденным ФГУП «УНИИМ» в 2012 г.
Эталоны, используемые при поверке:
- источник гамма-излучения закрытый типа ИРИК-Д с радионуклидом 109Cd, активностью 0,925 ГБк, энергия фотонного излучения E ~ 22,5 кэВ;
- источник гамма-излучения закрытый типа ИГИА-5м-1 с радионуклидом 241Am, активностью 8,3 1010 Бк, энергия фотонного излучения E ~ 59,5 кэВ;
- генератор сигналов низкочастотный прецизионный Г3-110 с диапазоном частот (0,01-1999999,99) Гц, погрешностью установки частоты ± 3 10 Гц, максимальным выходным напряжением не менее 2 В;
- генератор импульсов точной амплитуды Г5-75, обеспечивающий выходные прямоугольные импульсы отрицательной полярности амплитудой от 0,01 до 9,999 В, длительностью от 0,1 до 10 мкс;
- генератор парных импульсов Г5-82, обеспечивающий частоту их следования в диапазоне от 0,01 Гц до 500 кГц, длительностью от 0,1 до 5 106 мкс;
- частотомер электронно-счетный Ч3-63/1, диапазон измерения частоты по входу от 0,1 Гц до 200 МГц при напряжении входного сигнала: (0,03-10) В - для сигналов синусоидальной формы и (0,1-10) В - для сигналов импульсной формы;
- магазин сопротивлений МСВ, диапазон измерений от 100 кОм до 1 МОм с погрешностью установки сопротивления ± 0,1 %, максимальный допустимый ток не более 4 мА;
- прибор комбинированный цифровой Щ-300 с относительной погрешностью измерений ± 0,1 %.
Методика измерений представлена в «Руководстве по эксплуатации».
Нормативные и технические документы, устанавливающие требования к измерителю числа импульсов фотонного излучения ИКРГ-Ш
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия.
«Измеритель числа импульсов фотонного излучения ИКРГ-Ш. Руководство по эксплуатации» Ж10-Р491.436220.001 РЭ.
