Приборы весоизмерительные PR 5301/Х1, PR 5410/Х3, PR 5510/Х4, PR 5610/Х5, PR 5710/Х6, PR 1713, 49844-12

Назначение

Приборы весоизмерительные PR 5301/Х1, PR 5410/Х3, PR 5510/Х4, PR 5610/Х5, PR 5710/Х6, PR 1713 (далее - приборы) предназначены для преобразования и измерения аналоговых выходных сигналов весоизмерительных тензорезисторных датчиков, отображения измерительной информации на встроенном цифровом табло и передачи этой информации периферийным устройствам.

Описание

Приборы весоизмерительные PR 5301/Х1, PR 5410/Х3, PR 5510/Х4, PR5610/Х5, PR5710/Х6, PR 1713 согласно ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть

1. Метрологические и технические требования. Испытания» являются модулями в составе весов и весоизмерительных устройств и относятся к индикаторам (п.п. Т.2.2.2).

Приборы выполнены в отдельном корпусе и состоят из стабилизированного источника питания, усилителя электрических сигналов весоизмерительных тензорезисторных датчиков (далее - датчики), аналого-цифрового преобразователя, процессора, программируемого ПЗУ (для хранения параметров конфигурации, настройки и другой информации) и табло для отображения результатов измерения.

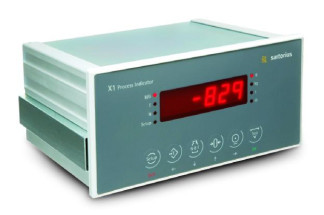

Общий вид приборов приведен на рисунках 1 - 6.

а,) Ъ) §) & & 1 t

Х4 Prom* Controller

Щ sartorius

г514%

Recipe setpoin-t

■ кэ

Принцип действия приборов основан на основан на измерении сигнала от одного или нескольких аналоговых весоизмерительных тензорезисторных датчиков с последующим преобразованием аналоговых сигналов в цифровой код и выводе измерительной информации в единицах массы на цифровое встроенное табло.

Приборы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ Р 53228-2008):

-    прибор для работы в качестве индикатора для многоинтервальных весов (Т.3.2.6) или многодиапазонных весов (T.3.2.7);

-    полуавтоматическое устройство установки нуля (Т.2.7.2.2);

-    устройство слежения за нулем (T.2.7.3);

-    устройство индикации отклонения от нуля (4.5.5);

-    устройство выборки массы тары (устройство уравновешивания тары - T.2.7.4.1);

-    устройство выбора единиц измерений (2.1);

-    показывающее устройство с расширением (4.4.3).

Знак поверки в виде наклейки наносится на корпус прибора на лицевую панель рядом с маркировочной табличкой.

Схема пломбировки приборов от несанкционированного доступа приведена на рисунках 7 - 9.

Программное обеспечение (далее - ПО) приборов является встроенным и полностью метрологически значимым.

Защита от несанкционированного доступа к ПО, настройкам и данным измерений обеспечивается защитной пломбой, предотвращающей доступ к переключателю юстировки (рис. 7 - 9). ПО не может быть модифицировано без нарушения защитной пломбы и изменения положения переключателя юстировки. Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя. Доступ к изменению настроек и данных измерений защищен паролем, а дата и время изменения параметров юстировки и настройки фиксируются в журнале событий весов. Эта информация может быть выведена на табло весов, а ее изменения извне невозможны. Таким образом, защита ПО, параметров юстировки и данных измерений от преднамеренных и непреднамеренных воздействий соответствует требованиям ГОСТ Р 53228-2008 п. 5.5.1 «Дополнительные требования к электронным устройствам с программным управлением. Устройства со встроенным программным управлением».

Защита ПО от непреднамеренных и преднамеренных воздействий согласно МИ 3286-2010 соответствует уровню «А».

Идентификационным признаком ПО служит номер версии, который вызывается из меню прибора. Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

* Примечание - Идентификация программного обеспечения по идентификационному наименованию, цифровому идентификатору (контрольная сумма исполняемого кода) и алгоритму вычисления цифрового идентификатора не используется при идентификации встроенного ПО приборов.

Технические характеристики

Метрологические и технические характеристики приборов приведены в таблицах 2-3. Таблица 2

Таблица 3

Знак утверждения типа

Знак утверждения типа наносится на эксплуатационную документацию и маркировочную табличку, расположенную на корпусе приборов.

Комплектность

1.    Прибор............................................

1 шт. 1 экз. 1 экз.

2.    Эксплуатационная документация

3.    Методика поверки.........................

Поверка

осуществляется согласно документу МП 49844-12 «Приборы весоизмерительные PR 5301/Х1, PR 5410/Х3, PR 5510/Х4, PR 5610/Х5, PR 5710/Х6, PR 1713 фирмы «Sartorius Mechatronics T&H Gmbh», Германия. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМС» 03.04.2006 года.

Основные средства поверки:

-    имитатор сигналов тензорезисторных силоизмерительных датчиков 0-10 мВ с пределами допускаемой погрешности ±1 мкВ;

-    измеритель напряжения постоянного тока с пределами измерений 0-10 В, пределами допускаемой погрешности ±1 мкВ.

Сведения о методах измерений

«Приборы весоизмерительные PR 5301/Х1, PR 5410/Х3, PR 5510/Х4, PR 5610/Х5, PR 5710/Х6, PR 1713. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к приборам весоизмерительным PR 5301/Х1, PR 5410/Х3, PR 5510/Х4, PR 5610/Х5, PR 5710/Х6, PR 1713

1.    ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

2.    ГОСТ 8.021-2005 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы».

3.    Техническая документация фирмы изготовителя.

Рекомендации к применению

Осуществление торговли и товарообменных операций, выполнение работ по расфасовке товаров.
