Весы платформенные WM, 49849-12

Назначение

Весы платформенные WM (далее весы) предназначены для определения массы различных грузов.

Описание

Конструктивно весы состоят из грузоприемного устройства (от одного до трех) и весоизмерительного прибора (далее индикатора) модели WM.

Грузоприемное устройство (далее ГПУ) выполнено в виде платформы, опирающейся на один, два или четыре весоизмерительных тензорезисторных датчика (далее — датчика).

Индикатор выполнен в отдельном корпусе для монтажа на DIN-рейку, включает в себя преобразователь электрических сигналов датчиков, микропроцессор обработки измерительной информации, первичный дисплей, ПЗУ для хранения параметров конфигурации индикатора, настройки и другой служебной информации, записываемых в энергонезависимое запоминающее устройство.

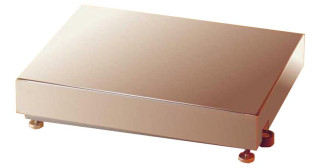

Общий вид весов представлен на рисунке 1.

Принцип действия весов основан на преобразовании возникающей под действием силы тяжести взвешиваемого груза деформации упругого элемента датчика в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Далее этот сигнал преобразуется в цифровой код, и измеренное значение массы выводится на дисплей индикатора. Через цифровые интерфейсы связи значение массы может быть передано на внешние периферийные устройства (например, вторичный дисплей).

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ Р 53228-2008):

-    устройство первоначальной установки нуля (T.2.7.2.4);

-    полуавтоматическое устройство установки нуля (T.2.7.2.2);

-    устройство слежения за нулем (T.2.7.3);

-    устройство уравновешивания тары — устройство выборки массы тары (T.2.7.4.1);

-    устройство предварительного задания массы тары (T.2.7.5);

-    устройство взвешивания тары (T.2.7.4.2);

-    индикация показаний нагруженных весов при не включенном устройстве тарирования и/или устройстве предварительного задания массы тары (T.5.2.1);

-    запоминающее устройство (4.4.6);

-    показывающее устройство с расширением (не более 5 с ) — для весов класса точности III (T.2.6);

-    устройство обнаружения промахов (5.2);

-    устройство выбора единиц измерений (2.1);

-    устройство установки по уровню (Т.2.7.1).

Весы имеют обозначение вида WM / x (для весов с одним ГПУ); WM / x / у (для весов с двумя ГПУ); где «х», «у» — обозначение исполнения ГПУ.

Исполнения ГПУ определяют метрологические характеристики весов:

-    однодиапазонные или многоинтервальные весы;

-    класс точности по ГОСТ Р 53228-2008;

-    максимальная нагрузка Max (или Maxi поддиапазонов взвешивания многоинтервальных весов);

-    минимальная нагрузка Min;

-    поверочное деление e (или ei поддиапазонов взвешивания многоинтервальных весов);

-    число поверочных делений n (или ni поддиапазонов взвешивания многоинтервальных весов);

-    диапазон рабочих температур.

Класс точности, значения Max (или Maxi), Min, e (или ei), диапазон рабочих температур (для весов класса точности II), указывается на маркировочной табличке ГПУ. Кроме того, значения Max (или Maxi), Min, e (или ei), диапазон уравновешивания тары (выборки массы тары) указывается на маркировочной табличке, размещенной на корпусе индикатора. Примеры маркировочных табличек приведены на рисунках 2 и 3.

T

Md*

Mil

e=

T=-

Часть А

Часть Б

Знак поверки в виде наклейки наносится на лицевую панель корпуса индикатора весов. Схема пломбировки весов он несанкционированного доступа приведена на рисунках

Программное обеспечение

Программное обеспечение весов (ПО) реализовано аппаратно и является встроенным.

Защита ПО и измерительной информации от преднамеренных и непреднамеренных воздействий соответствует требованиям ГОСТ Р 53228-2008 п. 5.5.1 «Дополнительные требования к электронным устройствам с программным управлением. Устройства со встроенным программным управлением». Изменение ПО через интерфейс пользователя невозможно.

Любые изменения ПО и параметров юстировки и настройки сохраняются в журнале событий, который не может быть удален. При включении весов вычисляется контрольная сумма исполняемого кода и сравнивается с хранящимся в энергонезависимой памяти значением цифрового идентификатора, которое не может быть удалено. При несовпадении этих значений, соответствующая запись вносится в журнал событий. Проведение взвешивания становится невозможным.

Изменение ПО невозможно без нарушения заводской пломбы или без применения специализированного средств производителя.

Уровень защиты от преднамеренных и непреднамеренных воздействий «А» по МИ 3286-2010.

Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1

Технические характеристики

Таблица 2

2)    - исполнения ГПУ: «20», «150», «350, «750», «20 VE-S(-3)», «50 VE-D», «50 VE-S(-3)», «100 VE-S(-3)», «150 VE-S(-3)», «200 VE-s(-3)», «400 VE-S(-3)», «150 VE-S-f(-3)», «200 VE-S-f(-3)», «200 VE-K(-3)», «200VE-f(-3)», «600 VE-P(-3)», «3000 VE-P», «750 VE-ED(-3)», «750 VE-FK(-3)», «800 VE(-3)», «2000 VE(-3)», «2000 VE-D(-3)», «2000 VE-M(-3)», «2000 VE-L(-3)», «2000 VE-ED(-3)», «2000 VE-LDIGIT (-3)», «4000 Ve(-3)», «4000 VE-M(-3)», «4000 VE-L(-3)», «4000 VE-D(-3)», «4000 VE-ED(-3)», «4000 VE-Ldigit(-

3)»,    «7500 VE(-3)», «20000 VE(-3)», «BLE 500», «BLE 1000», «BLE 2500», «BLE 5000», «LE-B 200», «LE-B 500», «LE-B 1000», «LE-B 2000», «LE-B 5000», «LE-B 10000», «LE-R 200», «LE-R 500», «LE-R 1000», «LE-R 2000», «LE-R 5000»

Технические характеристики:

Электрическое питание:

Питание от сети переменного тока:

-    номинальное напряжение питания, В..........................................220 +22

-    частота, Гц.......................................................................................50±1

Питание от автономного источника постоянного тока:

-    номинальное напряжение питания, В..........................................24

Габаритные размеры(высота, ширина, глубина), мм, не более........ 1500; 3000; 2000

Масса, кг, не более................................................................................1100

Знак утверждения типа

Знак утверждения типа наносится на маркировочные таблички, закрепленные на корпусе индикатора и корпусе ГПУ заводским способом, и на эксплуатационные документы типографским способом.

Комплектность

Весы...................................................................................................................................1 шт.

Руководство по эксплуатации.........................................................................................1 экз.

Поверка

осуществляется в соответствии с приложением Н «Методика поверки весов» ГОСТ Р 532282008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Идентификационные данные, а также процедура идентификации программного обеспечения приведены в п. 2.5 руководства по эксплуатации.

Основные средства поверки: гири, соответствующие классу точности F2 и М1 по ГОСТ 7328-2001.

Сведения о методах измерений

Руководство по эксплуатации» п. 2.5.

Нормативные и технические документы, устанавливающие требования к весам платформенным WM

1.    ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

2.    ГОСТ 8.021-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы».

3.    Техническая документация фирмы «Bizerba GmbH&Co. KG», Германия.

Рекомендации к применению

Осуществление торговли и товарообменных операций, выполнение работ по расфасовке товаров.

Заявитель

Общество с ограниченной ответственностью «РБС» (ООО «РБС»)

Юридический адрес: 115432, г. Москва, просп. Андропова, д. 18, стр. 5 Фактический адрес: 115432, г. Москва, просп. Андропова, д. 18, стр. 5 тел.: (495) 640 6313, факс: (495) 640 6313. http://www.bizerba-service.ru: e-mail: info@bizerba-service.ru
