Весы подвесные BT, ST, 49852-12

Назначение

Весы подвесные моделей BT, ST (далее — весы) предназначены для определения массы различных грузов.

Описание

Конструктивно весы состоят из грузоприемного устройства (далее — ГПУ), изготавливаемого в нескольких исполнениях, и весоизмерительного прибора (далее — индикатора) исполнения BT или ST.

ГПУ исполнений HBE и HBS выполнены в виде балки, опирающейся на один или два весоизмерительных тензорезисторных датчика (далее — датчика), соответственно. ГПУ исполнения 200 VE-F крепится к вертикальной поверхности и выполнено в виде крюка, опирающегося на один датчик.

Индикатор весов выполнен в отдельном корпусе, включает в себя преобразователь электрических сигналов датчиков, микропроцессор обработки измерительной информации, первичный дисплей, цифровые интерфейсы связи (RS232, RS422, RS485), аналоговые интерфейсы связи 4-20 мА, ПЗУ для хранения параметров конфигурации индикатора, настройки и другой служебной информации, записываемых в энергонезависимое запоминающее устройство.

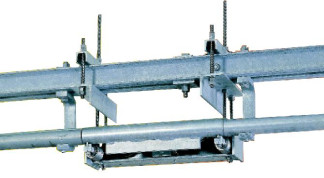

Общий вид весов представлен на рисунках 1 и 2.

Принцип действия весов основан на преобразовании возникающей под действием силы тяжести взвешиваемого груза деформации упругого элемента датчика в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Далее этот сигнал преобразуется в цифровой код, и измеренное значение массы выводится на дисплей индикатора. Через цифровые интерфейсы связи значение массы может быть передано на внешние периферийные устройства (например, вторичный дисплей).

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ Р 53228-2008):

-    устройство первоначальной установки нуля (T.2.7.2.4);

-    полуавтоматическое устройство установки нуля (T.2.7.2.2);

-    устройство слежения за нулем (T.2.7.3);

-    устройство уравновешивания тары (T.2.7.4.1);

-    устройство взвешивания тары (T.2.7.4.2);

-    устройство предварительного задания массы тары (Т.2.7.5);

-    устройство установки по уровню (Т.2.7.1);

-    запоминающее устройство (4.4.6);

-    показывающее устройство с расширением — не более 5 с (Т.2.6);

-    индикация показаний нагруженных весов при невключенном устройстве тарирования и/или устройстве предварительного задания массы тары (T.5.2.1);

-    устройство обнаружения промахов (5.2);

-    устройство выбора единиц измерений (2.1);

-    устройство переключения ГПУ (Т.2.7.8).

Весы имеют обозначение вида BT / x или ST / x (для весов с одним ГПУ); BT / x / у или ST / x / у (для весов с двумя ГПУ); BT / x / у / z или ST / x / у / z (для весов с тремя ГПУ); где «х», «у», «z» — обозначение исполнения ГПУ.

В весах используются ГПУ следующих исполнений:

-    HBS 200 с максимальной нагрузкой (Max) 150 кг, поверочным делением (e) 50 г, массой ГПУ 28 кг (однодиапазонные);

-    HBS 400 с максимальной нагрузкой 150, 300 кг; поверочным делением 50, 100 г, массой ГПУ 28 кг (однодиапазонные);

-    HBE 300 с максимальной нагрузкой 150/300, поверочным делением 50/100, массой ГПУ 38 кг (многоинтервальные);

-    HBE 300 с максимальной нагрузкой 300 кг, поверочным делением 100 г, массой ГПУ 38 кг (однодиапазонные);

-    HBE 600 с максимальной нагрузкой 600 кг, поверочным делением 200 г, массой ГПУ 38 кг (однодиапазонные);

-    HBE 1000, HBE 1500 с максимальной нагрузкой 1000 кг, поверочным делением 500 г, массой ГПУ 38 кг (однодиапазонные);

-    HBE 450-WSF с максимальной нагрузкой 300 кг, поверочным делением 100 г, массой ГПУ 90, 100, 110 или 120 кг (однодиапазонные);

-    200 VE-F с максимальной нагрузкой 150 кг, поверочным делением 50 г, массой ГПУ 18 кг (однодиапазонные).

Класс точности, значения Max (или Maxi многоинтервальных весов), Min, e (или ei многоинтервальных весов) указываются на маркировочной табличке ГПУ. Кроме того, значения Max (или Maxi), Min, e (или ei) указываются на маркировочной табличке, размещенной на корпусе индикатора. Примеры маркировочных табличек приведены на рисунках 3 и 4.

BIZERBR Тур

D-72301 ВаI ingen Nr./No. 1234567 MADE IN GERMANY

100 V - 240 V 50/60 Hz 0,66 A - 0,30 A в T 3,15 A    IP65

И-Nr./No.1234567

Max M i n

e=

T=-

4611915101

Рисунок 3 — Пример маркировочной таблички индикатора

Знак поверки в виде наклейки наносится на лицевую панель корпуса индикатора весов. Схема пломбировки весов он несанкционированного доступа приведена на рисунках

5—6.

Окошко на лицевой стороне корпуса для контроля состояния пломб!

N

: Пломбировка перемычки, посредст-

- вом которой происходит переключение в режим юстировки

Программное обеспечение

Программное обеспечение (ПО) весов реализовано аппаратно и является встроенным.

Защита ПО и измерительной информации от преднамеренных и непреднамеренных воздействий соответствует требованиям ГОСТ Р 53228-2008 п. 5.5.1 «Дополнительные требования к электронным устройствам с программным управлением. Устройства со встроенным программным управлением». Изменение ПО весов через интерфейс пользователя невозможно.

Для защиты от преднамеренных и непреднамеренных воздействий на ПО (параметры юстировки и настройки) используется переключатель внутри корпуса индикатора, доступ к которому пломбируется (см. рисунок 5). Кроме того, защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.

Уровень защиты от преднамеренных и непреднамеренных воздействий «А» по МИ 3286-2010.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Таблица 2

Технические характеристики:

Электрическое питание:

Питание от сети переменного тока:

-    номинальное напряжение питания, В........................................................220 +33

-    частота, Гц.....................................................................................................50±1

Питание от автономного источника постоянного тока:

-    номинальное напряжение питания, В........................................................12; 24

Знак утверждения типа

Знак утверждения типа наносится на маркировочные таблички, закрепленные на корпусе индикатора и корпусе ГПУ заводским способом, и на эксплуатационные документы типографским способом.

Комплектность

Весы....................................................................................................................................1 шт.

Руководство по эксплуатации..........................................................................................1 экз.

Поверка

осуществляется в соответствии с приложением Н «Методика поверки весов» ГОСТ Р 532282008, «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Идентификационные данные, а также процедура идентификации программного обеспечения приведены в п. 2.5 руководства по эксплуатации.

Основные средства поверки: гири, соответствующие классу точности М1 по ГОСТ 7328-2001.

Сведения о методах измерений

Руководство по эксплуатации» п. 2.5.

Нормативные и технические документы, устанавливающие требования к весам подвесным моделей BT, ST

1.    ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

2.    ГОСТ 8.021-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы».

3.    Техническая документация фирмы «Bizerba GmbH&Co. KG», Германия.

Рекомендации к применению

Осуществление торговли и товарообменных операций, выполнение работ по расфасовке товаров.
