Расходомеры электромагнитные Баджер Метер М2000, 49859-12

Назначение

Расходомеры электромагнитные Баджер Метер М2000 предназначены для измерений объемного расхода и объема электропроводящих жидкостей с электропроводимостью более

5 мкСм/см в напорных трубопроводах.

Описание

Принцип действия расходомеров основан на явлении индуцирования электродвижущей силы (ЭДС) в движущемся в магнитном поле проводнике - измеряемой среде.

Индуцируемая ЭДС, значение которой пропорционально расходу (скорости) измеряемой среды, воспринимается электродами и поступает на электронный блок преобразования, выполняющий обработку сигнала в соответствии с установленными алгоритмами.

Расходомеры состоят из измерительного участка, электронного блока и внешнего (выносного) адаптера.

Измерительный участок и электронный блок представляют собой моноблочную конструкцию.

Измерительный участок представляет собой футерованный защитным материалом отрезок трубопровода из немагнитной стали, заключенный в кожух, защищающий элементы магнитной системы расходомера.

Расходомеры имеют различные конструктивные исполнения, характеризующие:

-    способ присоединения к трубопроводу: фланцевый или бесфланцевый (типа «сэндвич»);

-    диапазон измерений расхода при одном и том же диаметре условного прохода расходомера.

Электронный блок расходомера выполнен в герметичном корпусе, внутри которого расположены печатная плата и элементы присоединения внешних цепей. Электронный блок снабжен устройством отображения - табло, отображающим результаты измерений и диагностики, а также обеспечивает формирование импульсных сигналов.

В расходомерах ведется нестираемый архив событий, в котором фиксируются операции градуировки и изменения настроек.

Расходомер обеспечивает (в зависимости от исполнения):

-    формирование цифрового сигнала в стандарте интерфейса RS232, RS485, USB или Ethernet, несущего информацию о результатах измерений и диагностике;

-    формирование токового сигнала в диапазоне тока (4-20) мА, пропорционального измеренному расходу;

-    отображением результатов измерений и диагностики посредством табло.

Расходомеры по защищенности от воздействия окружающей среды выполнены в соответствии со степенью защиты IP67 (IP68 по заказу) по ГОСТ 14254.

При установке расходомера на трубопроводе необходимо соблюдать длины прямых участков 5Ду до расходомера и 3Ду после расходомера.

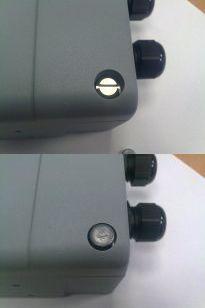

Рисунок 2.

Программное обеспечение

Расходомеры имеют встроенное программное обеспечение (ПО). Структура и взаимосвязи частей ПО показана на рисунке 3.firmware

Основные функции частей программного обеспечения:

1)    Блок расчета расхода предназначен для расчетов его значений по результатам измерений сигнала, формируемого на электродах расходомера;

2)    Блок расчета объема предназначен для расчетов его значений по результатам измерений расхода;

3)    Блок архивации предназначен для расчетов и хранения измерительной и диагностической информации;

4)    Блок обмена предназначен для вывода через последовательный порт измерительной, диагностической и настроечной информации на внешние устройства приема;

5)    Блок индикации предназначен для визуального отображения на табло расходомера измерительной, диагностической и настроечной информации;

6)    Блок реального времени предназначен для измерения времени работы расходомера и времени действия диагностируемых ситуаций;

7)    Блок диагностики предназначен для контроля значений измеренных параметров на соответствие заданным значениям и формирования диагностических сообщений.

Идентификационные данные ПО приведены в таблице 1. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений по МИ 3286-2010 - С.

Таблица 1.

Технические характеристики

Диаметры условных проходов (Ду) и соответствующие им максимальные значения расходов (Qmax), в зависимости от исполнения расходомеров, при любом направлении потока измеряемой среды, соответствуют значениям, приведенным в таблице 2.

Таблица 2

Переходные (Qt) и минимальные (Qmin) значения расходов для всех исполнений расходомеров:

Qmin Qmax/375

Qt = Qmax/150

Qmax - максимальное значение расхода согласно таблице 2.

Фактические значения расходов приведены в руководстве по эксплуатации расходомеров.

Пределы допускаемой относительной погрешности при измерении расхода и объема:

± 0,3 % в диапазоне измерений расхода от Qt до Qmax;

± 0,5 % в диапазоне измерений расхода от Qmin до Qt.

Пределы допускаемой приведенной погрешности при преобразовании значений расхода в сигнал постоянного тока при сопротивлении нагрузки до 500 Ом,%,    ± 0,2;

Питание расходомеров осуществляется от источника постоянного тока с выходным напряжением (22-28) В, либо от электросети переменного тока 85-265 В, 45-65 Гц.

Потребляемая мощность В А, не более,    20;

Габаритные размеры и масса расходомеров (в зависимости от Ду):

Длина, мм    от 170 до 600;

Ширина, мм    от 95 до 565;

Высота, мм    от 365 до 850;

Масса, кг    от 4,4 до 125,1;

-    удельная электропроводность измеряемой среды, мкСм/см, не менее 5;

-    температура измеряемой среды, °С    от 0 до 150;

-    давление измеряемой среды, МПа не более    4;

-    температура окружающего воздуха, °С    от минус 20 до плюс 60;

-    относительная влажность воздуха

при температуре не более 35 °С, %, не более    95;

-    атмосферное давление, кПа    от 84 до 106,7; Расходомеры сохраняют свои технические характеристики после воздействия на них

следующих влияющих величин, характеризующих условия транспортирования:

-    температуры окружающего воздуха    от минус 25 до плюс 65 °С;

-    относительной влажности воздуха, при температуре 35 °С,%, не более; 95;

Средняя наработка на отказ, ч,    50000;

Средний срок службы, лет,    10

Способ подсоединения к трубопроводу - резьбовой или фланцевый

Знак утверждения типа

наносится на лицевую панель расходомеров в виде наклейки и на титульный лист эксплуатационной документации типографским способом.

Комплектность

Поверка

осуществляется по методике, приведенной в документе МП 2550-0193-2011 Расходомеры электромагнитные Баджер Метер М2000. Методика поверки ”, утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева 18.10. 2011г.

Перечень эталонов, применяемых при поверке:

- установка проливная поверочная. Диапазон воспроизведений расхода воды не менее (Qmin - 0,5Qmax), относительная погрешность измерений расхода не хуже ± 0,1 %;

Сведения о методах измерений

Методика измерений приведена в документе БМ-М2000-10-2011 РЭ «Расходомеры электромагнитные Баджер Метер М2000. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к расходомерам электромагнитным Баджер Метер М2000

ГОСТ 8.145-75. «ГСИ. Государственный первичный эталон и общесоюзн ая поверочная схема для средств измерений объемного расхода жидкости в диапазоне от 3 10- до 10 м /с».

ГОСТ 28723-90. «Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний».

Техническая документация фирмы«Баё§ег Meter Czech Republic s.r.o.», Чехия

Рекомендации к применению

Осуществление торговли и товарообменных операций, выполнение государственных учетных операций.
