Установка поверочная УП-100, 49860-12

Назначение

Установка поверочная УП-100 предназначена для воспроизведения расхода жидкости, испытаний, градуировки, калибровки и поверки расходомеров и счетчиков электропроводящих жидкостей (в том числе воды), а также каналов измерения расхода теплосчетчиков.

Описание

Принцип действия установки поверочной УП-100 основан на воспроизведении объёмного расхода рабочей жидкости, при помощи гидравлической системы, и измерении объема (массы) либо объёмного расхода этой жидкости эталонными средствами измерений. Работа установки поверочной УП-100 осуществляется по замкнутому циклу.

В установке поверочной УП-100 реализованы следующие методы измерения:

-    метод сличения с эталонными расходомерами;

-    весовой метод.

В состав установки поверочной УП-100 (Рис. 1, Рис. 2) входят устройства, функциональные блоки и приспособления, указанные в таблице 1.

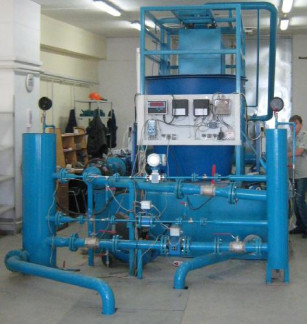

Рис. 1.    Рис. 2.

Таблица 1.

Поверяемые расходомеры устанавливаются в измерительный участок рабочего стола, состоящего из зажимных устройств, запорной арматуры, термометров сопротивления и манометров. Рабочая жидкость подается насосами из накопительного резервуара в устройство стабилизации потока, проходит через узел регулирования, измерительные участки и эталонные расходомеры. Далее, в зависимости от типа поверяемого прибора, рабочая жидкость направляется, при помощи устройств переключения потока, обратно в накопительный резервуар, или на весовые устройства.

Система управления, в автоматическом режиме, сравнивает полученную информацию с поверяемых приборов и эталонного средства измерений. Система управления состоит из контроллера и персонального компьютера. Контроллер в автоматическом режиме управляет исполнительными механизмами установки, собирает и обрабатывает информацию от поверяемых приборов и различных устройств, входящих в состав установки.

Установка поверочная УП-100 применяется предприятием по производству приборов учета потребления воды, используемых в системах водо- и теплоснабжения, их градуировки, поверки, калибровки и испытаний.

Программное обеспечение

Программное обеспечение (ПО) осуществляет управление и синхронизацию измерительных каналов, расчет расхода по измеренным данным, ведение архивов данных, формирование протоколов, вывод мгновенных и усредненных данных по всем каналам расхода, обеспечение диагностики.

Уровень защиты ПО установки поверочной УП-100 от непреднамеренных и преднамеренных изменений соответствует уровню «С», согласно МИ 3286-2010. В ПО предусмотрена

Лист № 3 Всего листов 5

многоступенчатая защита от несанкционированного доступа к текущим данным и параметрам настройки.

Идентификационные данные ПО приведены в таблице 2.

Таблица 2.

В установке поверочной УП-100 предусмотрена схема пломбировки от несанкционированного доступа к изменению ПО (Рис. 3 и Рис. 4).

Рис. 3.

Технические характеристики

Диапазон воспроизводимых расходов, м3/ч

от 0,015 до 100.

±0,07;

±0,25.

±2.

±0,03.

±0,1.

от 10 до 150.

Пределы допускаемой относительной погрешности установки

при измерении объемного расхода (объема), %

-    при применении весовых устройств,

-    при применении эталонных расходомеров Стабильность поддержания расхода, %, не более

Предел допускаемой относительной погрешности измерений частоты, %

Предел допускаемой приведённой погрешности измерений сигналов постоянного тока, %

Диаметры условного прохода поверяемых приборов, мм Количество одновременно поверяемых приборов, шт.

-    Ду = (80 150) мм

-    Ду = (15 50) мм

Количество измерительных участков, не более, шт.

Виды входных электрических сигналов от поверяемых приборов:

-    цифровой

RS 232 или RS 485; 0 5 или 4 20; до 12000.

от +15 до +25.

0,5.

8000x3200x3500. 380 ± 38.

50 ± 2.

25.

от +10 до +35; от 30 до 80; от 86 до 107.

10.

-    токовый, мА

-    частотный, Гц

Поверочная среда - вода по СанПиН 2.1.4.1074-2001 с параметрами:

о/~'

-    температура, С

-    давление, МПа, не более Г абаритные размеры, мм, не более Напряжение питания, В Частота, Гц

Потребляемая мощность, кВт, не более Условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность окружающего воздуха, %

-    атмосферное давление, кПа Средний срок службы, лет, не менее

Знак утверждения типа

наносится типографским способом на эксплуатационную документацию, и электрохимическим способом на маркировочную табличку.

Комплектность

-    Установка поверочная УП-100................................

-    1 шт.;

-    1 экз.;

-    1 экз.;

-    1 экз.

-    Паспорт ЭС 99556332.004.000 ПС...........................

-    Руководство по эксплуатации ЭС 99556332.004.000 РЭ

-    Методика поверки ЭС 99556332.004.000 МП.............

Поверка

осуществляется по документу «ГСИ. Установка поверочная УП-100. Методика поверки» ЭС 99556332.004.000 МП, утвержденному ГЦИ СИ ФБУ «Ростест - Москва» 24 февраля 2012г. При поверке применяются следующие средства измерения:

-    гири III и IV разряда, по ГОСТ 7328-2001;

-    генератор прямоугольных импульсов Г5-60, ПГ = ±(3 + 0,1-т) нс;

8    9

-    частотомер электронно-счетный вычислительный Ч3-64/1, ПГ = ±(10 + 10 /тсч + | 5зап|) %;

-    ареометр АОН, (930 -г- 1000) кг/м3, 1-го разряда, ПГ = ±0,5 кг/м3;

-    компаратор напряжений Р3003, ПГ = ±(20U + 1) мкВ;

-    катушка электрического сопротивления Р331, 100 Ом, КТ 0,01;

-    мера электрического сопротивления Р3026, КТ 0,005;

-    секундомер электронный СТЦ-2, ПГ = ±(1,5 10-6Т + 0,01) с.

Допускается использование других средств поверки с техническими характеристиками не хуже, указанных выше.

Сведения о методах измерений

Нет сведений.

Нормативные и технические документы, устанавливающие требования к установке поверочной УП-100

1.    ГОСТ 8.453-1982 «ГСИ. Весы для статического взвешивания. Методы и средства поверки».

2.    ГОСТ Р 50193.3-1992 «Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Методы и средства испытаний».

Лист № 5 Всего листов 5

3.    ГОСТ 28723-2005 «ГСИ. Расходомеры скоростные электромагнитные и вихревые. Общие технические требования и методы испытаний».

4.    ГОСТ Р 8.470-1985 «ГСИ. Государственная поверочная схема для средств измерений объёма жидкости».

5.    Техническая документация ООО «Энергосберегающая компания «ТЭМ».
