Номер в госреестре | 49862-12 |
Наименование СИ | Ротаметры |
Обозначение типа СИ | RAGK, RAGL, RAGN, RAQN |
Изготовитель | "Rota Yokogawa GmbH & Co. KG", Германия |
Год регистрации | 2012 |
Срок свидетельства | 10.03.2027 |
МПИ (интервал между поверками) | 5 лет |
Описание типа | скачать |
Методика поверки | скачать |
Ротаметры RAGK, RAGL, RAGN, RAQN (далее - ротаметры) предназначены для измерений объемного расхода жидкостей и газов в напорных трубопроводах.
Ротаметр состоит из стеклянной или пластмассовой измерительной трубки и поплавка.
Расход измеряется по положению поплавка относительно шкалы, закрепленной на корпусе прибора. Шкала отградуирована в единицах расхода.

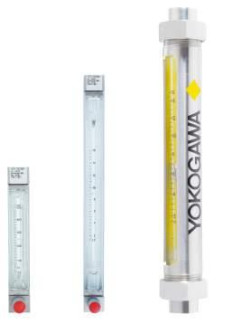

Принцип действия ротаметров основан на измерении расхода среды, протекающей через измерительную коническую трубку, в которой находится вертикально перемещающийся поплавок. Положение поплавка в измерительной трубке служит мерой расхода при равновесии силы его веса в измеряемой среде и силы сопротивления движущемуся потоку, действующей навстречу. В зависимости от назначения, диапазонов расходов, способа присоединения к трубопроводу и условий применения ротаметры имеют несколько исполнений - RAGK; RAGL; RAGN; RAQN. Внешний вид ротаметров представлен на рис 1 и 2
и
w\ П t Я
q = g
о Р
ш V "■
RAGK RAGL RAGN
Наименование параметра | Модель ротаметра | |||
RAGK | RAGL | RAGN | RAQN | |
Диаметр условного прохода, мм | 10; 17; 28 | 10; 17 | 10.81 | 3 6 2 3 |
Диапазон расходов при измерении, л/ч: воды воздуха | 0,0002 - 630 0,02 - 6300 | 0,0002 - 110 0,01 - 3500 | 0,0002 - 10 103 0,01 - 160 -103 | 1 - 10103 16 - 250 103 |
Диапазон измерений в зависимости от Qмакс, %: стандартный расширенный | 50 ... 100 10.100 |
Наименование параметра | Модель ротаметра | |||
RAGK | RAGL | RAGN | RAQN | |
Пределы приведенной погрешности в зависимости от Qмакс, %: - в диапазоне 0,5Qмакс ... Qмакс - в диапазоне 0,^макс ...0,5Qмакс | ±6/4/2,5 ±(6/4/2,5- 0,5Qмакс/Qизм) | ±6/4/2,5/1,6 ±(6/4/2,5/1,6- 0,5Qмакс/Qизм) | ±2,5/1,6 ±(2,5/1,6- 0,5Qмакс/Qизм) | ±4/2,5 ±(4/2,5 • 0,5Qмакс/Qизм) |
Длина измерительной трубки (в зависимости от исполнения), мм | 75; 150 | 75; 150; 300 | 300; 375; 425 | 350; 366; 370; 372; 400; 410; 418 |
Максимальное рабочее давление, МПа | 1,6 | 1,0 | ||
Диапазон температуры измеряемой среды, °С | -25...+100 (+130 с прокладкой из витона) (+80 с прокладкой из полипропилена) | - 25.+ 100 | -10.+60 (для трубки из полиамида) -10.+120 (для трубки из поли-сульфона) | |
Материал измерительной трубки | стекло | стекло | стекло | Полиамид или полисульфон |
Тип датчика выходного сигнала: - индуктивный кольцевой; - релейный | + + | + | + + | + |
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % | -25...+70 до 100 | -25...+70 до 100 | -25...+100 до 100 | -10.+70 до 100 |
Условия эксплуатации при наличии датчиков выходных сигналов: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % | -25...+70 до 100 | -25...+70 до 100 | -25.+70 до 100 | -10.+70 до 100 |
Параметры питания: • напряжение постоянного тока, В • ток, мА • коммутируемое переменное (постоянное) напряжение, В • макс. ток, А | 4,5.15 1.2,2 115±10%, 220±10%, (24±25%) 4 | - | ||
Монтажная длина, мм | 100.360 | 100.325 | 356.500 | 400.418 |
Масса в зависимости от исполнения, кг, не более | 0,3...1,2 | 0,3...1,3 | 1,7.11,1 | 0,4...2,1 |
Срок службы, лет, не менее | 10 | 10 | 10 | 10 |
Qmax - полное значение шкалы;
QkjM - измеренное значение расхода.
наносится на эксплуатационную документацию.
Ротаметр (модификация в зависимости от исполнения), руководство по эксплуатации. Поверка
осуществляется в соответствии с ГОСТ 8.122-99 "ГСИ. Ротаметры. Методика поверки". Основное средство поверки - поверочная расходомерная установка с погрешностью не более 1/3 от погрешности поверяемого ротаметра.
изложены в руководстве по эксплуатации ротаметра.
Нормативные и технические документы, устанавливающие требования к ротаметрам RAGK, RAGL, RAGN, RAQN
1. ГОСТ 13045-81 "Ротаметры. Общие технические условия".
2. Техническая документация фирмы.
