| Номер в госреестре | 49863-12 |
| Наименование СИ | Преобразователи измерительные потенциометрические |
| Обозначение типа СИ | si792x P, si794 P |
| Изготовитель | "HACH Company", США; Фирма "HACH LANGE GmbH", Германия |
| Год регистрации | 2012 |
| Срок свидетельства | 10.04.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Преобразователи измерительные потенциометрические модели si792x P, si794 P предназначены для измерений активности ионов водорода (рН), окислительновосстановительного потенциала (ОВП) и температуры водных растворов совместно с датчиками активности.
Преобразователи измерительные потенциометрические модели si792x P, si794 P относятся к вторичным преобразователям. Они состоят из одного блока, который может крепиться на панели, стене или трубе. Корпус преобразователей защищает их от неблагоприятных погодных воздействий и механических повреждений.

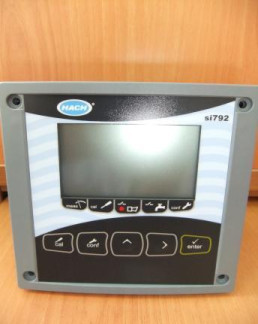

На передней панели преобразователей расположен дисплей и кнопки управления. Дисплей отражает текущие значения измеряемых величин (рН или ОВП, температуру), индикацию режимов работы и самодиагностики. В корпусе расположены печатные платы с элементами электрической схемы. Преобразователи могут работать как с двухэлектродными, так и с комбинированными датчиками. Преобразователи модели si792 P
- двухпроводные. Обмен данными с внешними приборами осуществляют по одному из трех протоколов: HART (si792x P), Foundation Fieldbus (si792x P-FF), Profibus PA (si792x P-PA). Символ «x» в модели si792x P означает взрывобезопасное исполнение. Модели si794 P - четырехпроводные. Они могут питаться как от источников переменного, так и постоянного тока.
Идентификационные данные программного обеспечения
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| HACHLANGE | HACH LANGE | 1.2 | - | CRC8 |
| si792(x) P | si792(x) P | |||
| HACH LANGE | HACH LANGE | 1.1.2 | - | CRC8 |
| si792(x) P-PA | si792(x) P-PA | |||
| HACH LANGE | 1.1 | - | CRC8 | |
| si792x P-FF | ||||
| HACH LANGE | HACH LANGE | 1.0.0 | - | CRC8 |
| si794 P | si794 P |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню:
- "A" - метрологически значимая часть ПО СИ и измеренные данные не требуют специальных средств защиты от преднамеренных изменений в соответствии с МИ 3286-2010.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
| Характеристика | si792x P | si794 P |
| Диапазон измерений рН | от минус 2 до 16 | от минус 2 до 16 |
| Диапазон измерений ОВП, мВ | от минус1500 до +1500 | от минус 1500 до +1500 |
| Диапазон измерений температуры рабочей среды, оС | от минус 20 до +150 | от минус 20 до +200 |
| Пределы допускаемой абсолютной погрешности измерений рН | ±0,05 | ±0,05 |
| Характеристика | si792x P | si794 P |
| Пределы допускаемой абсолютной погрешности измерений ОВП, мВ | ±1 | ±1 |
| Пределы допускаемой абсолютной погрешности измерений температуры, oC | ± 1 | ± 1 |
| Напряжение источников питания, В: Частота переменного тока, Гц | 14 - 30 постоянного тока | 24 постоянного тока 230 переменного тока 45 - 65 |
| Потребляемая мощность, не более | 2,5 Вт | 5 ВА |
| Масса, кг, не более | 1 | 1 |
| Г абаритные размеры, мм, не более | 144х144х105 | 144х144х105 |
| Наработка на отказ, ч | 10000 | 10000 |
Условия измерений:
| о/"ч - температура окружающей среды, С | от минус 20 до 55 |
| - относительная влажность окружающей среды, % | 10 - 95 (без конденсации) |
| о/~' - температура хранения, С | от минус 20 до 70 |
Параметры безопасности:
-взрывоопасные смеси категории IIA, IIB, IIC,
-вид взрывозащиты - искробезопасная цепь уровня ia, ib,
-маркировка взрывозащиты для исполнения si792x P - I Exib[ia]IICT4, для исполнения si792x P-FF, si792x P-PA - I ExibIICT4,
-степень защиты оболочки - IP65,
-защита от поражения электрическим током -ITT.
наносится на боковую панель прибора и титульный лист руководство по эксплуатации в виде наклейки.
Преобразователь (задний корпус и модуль дисплея одной из моделей).
Пакет с крепежными и соединительными элементами.
Руководство по эксплуатации.
Инструкция по поверке.
Акт заводских испытаний.
осуществляется по документу МП 49863-12: «Инструкция. Преобразователи измерительные потенциометрические модели si792x P, si794 P. Методика поверки», разработанным и утвержденным ГЦИ СИ ФГУП «ВНИИМС» в 2012 г.
Основные средства поверки: магазин сопротивлений Р4831 (Госреестр № 633277), включающий диапазон (50 - 200 ) Ом, кл.0,02; прибор для поверки вольтметров дифференциальный В1-12 (Госреестр № 6013-77), включающий диапазон (0 -10) В, относительная погрешность измерений не более 0,02%.
приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к преобразователям потенциометрическим модели si792x P, si794 P
техническая документация фирмы-изготовителя.
вне сферы государственного регулирования.
