| Номер в госреестре | 49864-12 |
| Наименование СИ | Системы газоаналитические |
| Обозначение типа СИ | Oldham мод. MX, Wingas |
| Изготовитель | "Oldham SAS", Франция; Фирма "Industrial Scientific Oldham SAS", Франция (срок свидетельства: 12.04.2022 г.) |
| Год регистрации | 2012 |
| Срок свидетельства | 12.04.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы газоаналитические Oldham модели MX, Wingas (в дальнейшем - системы) предназначены для измерения объемной доли или довзрывоопасной концентрации горючих газов, объемной доли кислорода (O2), водорода (H2), диоксида углерода (CO2) и вредных веществ в воздухе рабочей зоны.
Системы представляют собой стационарные приборы непрерывного действия.
В состав системы входит датчик и центральный блок управления (ЦБУ). В системах используются датчики горючих и вредных газов Oldham модели OLC 10, OLCT 10, OLC 20/50/100 (D) (HT), OLCT 20/40/50/60/80/100 (D), OLCT 80 IR, OLCT IR, OLCT 100 XP, OLCT 100 IS, OLCT 100 XP IR, OLCT 200, CTX 300/300 IR, CEX 300. В качестве ЦБУ используются блоки управления MX исполнений МХ 15, МХ 32, МХ 42А, МХ 43, МХ 48, МХ 52, МХ 62 и WinGas.
Принцип действия датчиков, предназначенных для измерения:
- объемной доли кислорода и вредных газов - электрохимический;
- объемной доли диоксида углерода - оптический;
- довзрывоопасной концентрации горючих газов - оптический или термохимический;
- объемной доли метана и водорода (диапазон измерений объемной доли от 0 до 100 %) - термокондуктометрический;
- объемной доли изобутилена - фотоионизационный;
- объемной доли углеводородов и хладонов - полупроводниковый.
Датчики отличаются маркировкой взрывозащиты, принципом действия, наличием жидкокристаллического дисплея и выходных унифицированных сигналов
Термохимические датчики модели OLC и СЕХ с выходным сигналом по напряжению могут использоваться только с ЦБУ MX кроме модели MX 62 или с блоками WB преобразующими сигнал по напряжению в токовый сигнал 4-20 мА.
Датчики моделей OLCT, OLC (в комплекте с блоком WB) и CTX и имеют унифицированный токовый сигнал 4 - 20 мА и могут использоваться как самостоятельные измерительные преобразователи и в качестве первичных измерительных преобразователей систем газоаналитических Oldham моделей MX, Wingas.
Датчики моделей OLCT 200, кроме того, имеют цифровой выходной сигнал, интерфейс RS-485, могут обеспечивать передачу данных по протоколу HART и по беспроводному каналу связи.
Датчики моделей OLC 20/50/100 и OLCT 20/40/50/60/80/100 могут иметь выносные чувствительные головки. При этом к обозначению датчика добавляется буква D.
Датчики моделей OLC 20/50/100 могут иметь высокотемпературное исполнение (до 200°С). При этом к обозначению датчика добавляется буквы HT. Датчики моделей OLCT 200 могут иметь арктическое исполнение (от минус 55 °С).
Датчики моделей OLCT 60/80/200 имеют жидкокристаллический дисплей для отображения измерительной информации.
ЦБУ монтируется в стойке (MX 43, МХ 52, MX 62) или крепится на стену (МХ 15, MX 32, МХ 42А, MX 43, MX 48, WinGas) в невзрывоопасной зоне, работает в непрерывном режиме с выводом результатов измерений на жидкокристаллический дисплей.
ЦБУ обеспечивают электрическое питание, сбор и отображение измерительной информации от датчиков, световую и звуковую сигнализацию о превышении установленных порогов срабатывания сигнализации.
ЦБУ имеют следующее число измерительных каналов:
- МХ 15 - 1;
- МХ 32 - от 1 до 2;
- МХ 42А - от 1 до 4;
- МХ 43 - от 1 до 8 (до 32 с выносными блоками);
- МХ 48 - от 1 до 8;
- МХ 52 - от 1 до 16;
- МХ 62 - от 1 до 64;
- WinGas - от 1 до 4.
Все ЦБУ МХ имеют унифицированный выходной токовый сигнал в диапазоне от 4 до
20 мА. ЦБУ МХ (модификации МХ 43, МХ 48, МХ 52, МХ 62) также имеют цифровой выходной сигнал, интерфейсы RS-232 и RS-485. ЦБУ WinGas имеет цифровой выходной сигнал, интерфейс RS-485.
При срабатывании сигнализации ЦБУ обеспечивают возможность осуществлять коммутацию внешних цепей контактами реле для автоматического включения (отключения) исполнительных устройств.
Датчики выполнены во взрывозащищенном исполнении, вид взрывозащиты - "взрывонепроницаемая оболочка" по ГОСТ Р 51330.1-99. Маркировка взрывозащиты и степень защиты от проникновения внутрь твердых посторонних тел и воды по ГОСТ 14254-96 приведены в таблице 1.
Таблица 1
| Обозначение устройства | Маркировка взрывозащиты | Степень защиты по ГОСТ 14254-96 |
| OLC 20 Dd, OLCT 20 Dd | 1ExdIICT6 | IP 66 |
| OLC 20 D HT, OLC 50 D HT,OLC 100 HT - выносной датчик | 1ExdIICT2, T3,T4 | IP 66 |
| OLCT 20 Di | 0ExiaIICT4/POExiaI | IP 66 |
| OLC 40 (D)d | 2ExedIICT6 X | IP 66 |
| OLC 10, OLCT 10 | ExnAIIT6 | IP 66 |
| OLCT 40 (D)i | 0ExiaIICT4 X | IP 66 |
| OLC 50 Dd, корпус OLC 50 D HT,OLC 100 HT | 1ExdIICT6 | IP 66 |
| OLCT 50 (D)i | 0ExiaIICT4 | IP 66 |
| OLCT 60 (D) (XP) d | 1ExdIICT6 | IP 66 |
| OLCT 60 (D) id | 1Exd[ia]iaIICT4 | IP 66 |
| OLCT 60 D id выносной датчик | 0ExiaIICT4 | IP 66 |
| OLCT 60 IR | 2ExedIICT5 X или 2Exed[ia]IICT5 X | IP 66 |
| OLCT 80 (D) (XP) d | 1ExdIICT6 | IP 66 |
| OLCT 60 (D) id | 1Exd[ia]iaIICT4 | |
| OLCT 80 IR | 0ExiaIICT4 | IP 66 |
| OLCT IR | 2ExedIICT4,T5 X или 2Exed[ia]IICT4 X | IP 66 |
| CEX 300 | 2ExedIICT5,T6 X | IP 66 |
| OLC 100, OLCT 100 XP | 1ExdIICT6 | IP 66 |
| OLCT 100 IS | 0ExiaIICT4 | IP 66 |
| МХ 15 | - | IP 31 |
| МХ 32 | - | IP 66 |
| МХ 42А | - | IP 54 |
| MX 43 | - | IP 55 |
| МХ 48 | - | IP 65 |
| Обозначение устройства | Маркировка взрывозащиты | Степень защиты по ГОСТ 14254-96 |
| МХ 52 | - | IP 54 |
| МХ 62 | - | IP 40 |
| WinGas | - | IP 54 |

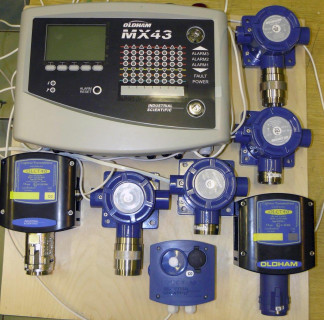

Внешний вид систем газоаналитических Oldham модели MX, Wingas приведен на рисунке 1.
Системы (за исключением ЦБУ и датчиков OLCT 60/80/200) являются аналоговыми устройствами и не содержат микропроцессоров со встроенным программным обеспечением. ЦБУ и датчики OLCT 60/80/200 имеют встроенное программное обеспечение. Программное обеспечение предназначено для:
- приема, обработки, передачи и отображения измерительной информации;
- формирование дискретных выходных сигналов (срабатывание сигнализации);
- формирование цифровых и аналоговых цифровых сигналов;
- диагностика состояния аппаратной части.
Программное обеспечение ЦБУ MX 15, MX32, MX 42 A, MX 48, MX 52, WinGas и датчиков OLCT 60/80 идентифицируется при включении путем вывода на дисплей номера версии. Программное обеспечение ЦБУ MX43, MX 62 и датчиков OLCT 200 идентифициру-
Лист № 4 всего листов 22
ется путем вывода версии программного обеспечения на дисплей системы по запросу пользователя через меню программы.
Идентификационные данные программного обеспечения приведены в таблице 2
Таблица 2
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| WinGas | pr wg V207.bin | V 2.07 | 3DE6 | CRC16 |
| MX 15 | mx15 V203.hex | V2.03 | 2528 | CRC16 |
| MX 32 | mx32 V155.hex | V1.55 | 3072 | CRC16 |
| MX 42A | mx42 Flash.hex | V1.3 | 2AC4 | CRC16 |
| MX 43 | programme MX43 V 3 03.bin | V 3.03 | 133C6703 | CRC-32 |
| MX 52 | Mx52v217.p32 | V 2.17 | 92A8 | CRC16 |
| MX 48 | ||||
| MX 62 | 1936750.hex | V1.27 | F64A | CRC16 |
| OLCT60 | OLCT60-12.mot | 1.2 | 45A2 | CRC16 |
| OLCT80 | thg bg19.a20 | 1.9 | E362 | CRC16 |
| (OLCT 200) ST-48 | ST48 4.02.HEX | V4.02 | BC83 | CRC16 |
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов. Уровень защиты встроенного программного обеспечения от преднамеренных или непреднамеренных изменений - «С» по МИ 3286-2010.
1) Диапазоны показаний, диапазоны измерений, пределы допускаемой основной погрешности и предел допускаемого времени установления показаний для датчиков горючих и вредных газов Oldham модели OLC 10/20/50/100 и CEX 300 приведены в таблице 3.
Таблица 3
| Определяемый компонент | Диапазон показаний объемной доли / довзрывоопасной концентрации определяемого компонента | Диапазон измерений объемной доли / довзрывоопасной концентрации определяемого компонента | Пределы допускаемой основной погрешности | Предел допускаемого времени установления показаний систем Т0,9д, с | |
| абсолют ной | относительной, % | ||||
| Г орючие газы1) (термохимические датчики) | от 0 до 100 % НКПР2) | от 0 до 50 % НКПР | ± 5 % НКПР | 20 | |
| Примечания: 1) - поверочным компонентом является один из следующих определяемых компонентов: метан (CH4), пропан (C3H8), бутан (C4H10), пентан (C5H12), гексан (C6H14), водород (H2), ацетилен (C2H2), этилен (C2H4); 2) - значения НКПР для определяемых компонентов по ГОСТ Р 51330.19-99. | |||||
Лист № 5 всего листов 22
2) Диапазоны показаний, диапазоны измерений, пределы допускаемой основной погрешности и предел допускаемого времени установления показаний для датчиков горючих и вредных газов Oldham модели OLCT 10 приведены в таблице 4.
Таблица 4
| Определяемый компонент | Диапазон показаний объемной доли / довзрывоопасной концентрации определяемого компонента | Диапазон измерений объемной доли / дов-зрывоопасной концентрации определяемого компонента | Пределы допускаемой основной погрешности | Предел допускаемого времени установления показаний СИ Т0,9Д, с | |
| абсо лютной | относи тельной, % | ||||
| Г орючие газы1) (термохимические датчики) | от 0 до 100 % НКПР2) | от 0 до 50 % НКПР | ± 5 % НКПР | 20 | |
| Оксид углерода (СО) | от 0 до 300 млн-1 | от 0 до 50 млн-1 свыше 50 до 300 млн-1 | ± 5 млн-1 | ±10 | 45 |
| Оксид азота (NO) 3) | от 0 до 100 -1 млн | от 0 до 10 млн-1 свыше 10 до 100 -1 млн | ± 2 млн-1 | ± 20 | 30 |
| Диоксид азота (NO2) | от 0 до 30 млн-1 | от 0 до 3 млн-1 свыше 3 до 30 млн-1 | ± 0,6 -1 млн | ± 20 | 75 |
| Примечания: 1) - поверочным компонентом является один из следующих определяемых компонентов: метан (CH4), пропан (C3H8), бутан (C4H10), пентан (C5H12), гексан (C6H14), водород (H2), ацетилен (C2H2), этилен (C2H4); 2) - значения НКПР для определяемых компонентов по ГОСТ Р 51330.19-99. 3) - используются для измерения объемной доли определяемого компонента при аварийной ситуации | |||||
3) Диапазоны показаний, диапазоны измерений, пределы допускаемой основной погрешности и предел допускаемого времени установления показаний для датчиков горючих и вредных газов Oldham модели OLCT 80 IR приведены в таблице 5.
Таблица 5
| Определяемый компонент | Диапазон показаний объемной доли / довзрывоопасной концентрации определяемого компонента | Диапазон измерений объемной доли / довзрывоопасной концентрации определяемого компонента | Пределы допускаемой основной погрешности | Предел допускаемого времени установления показаний СИ Т0,9Д, с | |
| абсолют ной | относительной, % | ||||
| Г орючие газы1) (оптические датчики) | от 0 до100 % НКПР 2) | от 0 -до 50 % НКПР свыше 50 до 100 % НКПР | ± 5 % НКПР | ± 10 | 20 |
| Примечания: 1) - поверочным компонентом является один из следующих определяемых компонентов: метан (CH4), пропан (C3H8), бутан (C4H10), гексан (C6H14), водород (H2), ацетилен (C2H2), этилен (C2H4); 2) - значения НКПР для определяемых компонентов по ГОСТ Р 51330.19-99. | |||||
Лист № 6 всего листов 22
4) Диапазоны показаний, диапазоны измерений, пределы допускаемой основной погрешности и предел допускаемого времени установления показаний для датчиков горючих и вредных газов Oldham модели OLCT 100 XP IR, OLCT IR и CTX 300 IR приведены в таблице 6.
Таблица 6
| Определяемый компонент | Диапазон показаний объемной доли / довзрывоопасной концентрации определяемого компонента | Диапазон измерений объемной доли / довзрывоопасной концентрации определяемого компонента | Пределы допускаемой основной погрешности | Предел допускаемого времени установления показаний СИ Т0,9Д, с | |
| абсолют ной | относи тельной, % | ||||
| Г орючие газы1) (оптические датчики) | от 0 до100 % НКПР 2) | от 0 -до 50 % НКПР свыше 50 до 100 % НКПР | ± 5 % НКПР | ± 10 | 20 |
| Диоксид углерода (CO2) | от 0 до 5 % | от 0 до 0,5 % свыше 0,5 до 5 % | ± 0,1 % | ± 20 | 30 (OLCT IR, OLCT 100 XP IR) 70 (CTX 300 IR) |
| Примечания: 1) - поверочным компонентом является один из следующих определяемых компонентов: метан (CH4), пропан (C3H8), бутан (C4H10), гексан (C6H14), водород (H2), ацетилен (C2H2), этилен (2)C2H4); 2) - значения НКПР для определяемых компонентов по ГОСТ Р 51330.19-99. | |||||
5) Диапазоны показаний, диапазоны измерений, пределы допускаемой основной погрешности и предел допускаемого времени установления показаний для датчиков горючих и вредных газов Oldham модели OLCT 100 XP приведены в таблице 7.
Таблица 7
| Определяемый компонент | Диапазон показаний объемной доли / довзрывоопас-ной концентрации определяемого компонента | Диапазон измерений объемной доли / довзрывоопас-ной концентрации определяемого компонента | Пределы допускаемой основной погрешности | Предел допускаемого времени установления показаний СИ Т0,9Д, с | |
| абсолют ной | относительной, % | ||||
| 1 | 2 | 3 | 4 | 5 | 6 |
| Г орючие газы1) (термохимические датчики) | от 0 до 100 % НКПР2) | от 0 до 50 % НКПР | ± 5 % НКПР | 20 | |
| Оксид углерода (СО) | от 0 до 100 -1 млн | от 0 до 20 млн-1 свыше 20 до 100 -1 млн | ± 4 млн-1 | ±20 | 45 |
| от 0 до 300 млн-1 | от 0 до 50 млн-1 свыше 50 до 300 -1 млн | ± 5 млн-1 | ±10 | ||
| 1 | 2 | 3 | 4 | 5 | 6 |
| от 0 до 1000 -1 млн | от 0 до 100 млн-1 свыше 100 до 1000 млн-1 | ± 10 млн-1 | ±10 | ||
| Водород (H2) | от 0 до 2000 -1 млн | от 0 до 100 млн-1 свыше 100 до 2000 млн-1 | ± 10 млн-1 | ± 10 | 150 |
| Сероводород (H2S) | от 0 до 30 млн-1 | от 0 до 8 млн-1 свыше 8 до 30 -1 млн | ± 1,6 млн-1 | ± 20 | 45 |
| от 0 до 100 млн-1 | от 0 до 20 млн-1 свыше 20 до 100 -1 млн | ± 4,0 млн-1 | ± 20 | ||
| от 0 до 1000 -1 млн | от 0 до 100 млн-1 свыше 100 до 1000 млн-1 | ± 20 млн-1 | ± 20 | ||
| Аммиак (NH3) | от 0 до 100 млн-1 | от 0 до 20 млн-1 свыше 20 до 100 -1 млн | ± 5 млн-1 | ± 25 | 55 |
| от 0 до 1000 -1 млн | от 0 до 60 млн-1 свыше 60 до 1000 млн-1 | ± 12 млн-1 | ± 20 | ||
| от 0 до 5000 -1 млн | от 0 до 200 млн-1 свыше 200 до 5000 млн-1 | ± 40 млн-1 | ± 20 | ||
| Оксид азота (NO)3) | от 0 до 100 млн-1 | от 0 до 10 млн-1 свыше 10 до 100 -1 млн | ± 2 млн-1 | ± 20 | 30 |
| от 0 до 300 млн-1 | от 0 до 50 млн-1 свыше 50 до 300 -1 млн | ± 10 млн-1 | ± 20 | ||
| от 0 до 1000 -1 млн | от 0 до 100 -1 млн свыше 100 до 1000 млн-1 | ± 20 млн-1 | ± 20 | ||
| Кислород (O2) | от 0 до 30 % | от 0 до 30 % | ± 0,5 % об. д. | 10 | |
| (о,м,п)-ксилол (СбН4(СНз)2) | от 0 до 500 млн-1 | от 0 до 100 млн-1 свыше 100 до 500 млн-1 | ± 25млн-1 | ± 25 | 60 |
| Толуол (СбНзСНз)3) | от 0 до 500 млн-1 | от 0 до 100 млн-1 свыше 100 до 500 млн-1 | ± 25млн-1 | ± 25 | 60 |
| Этанол (C2H5OH) | от 0 до 500 млн-1 | от 0 до 100 млн-1 свыше 100 до 500 млн-1 | ± 25млн-1 | ± 25 | 60 |
| Хладон R22 (CHCIF2) | от 0 до 2000 -1 млн | от 0 до 2000 -1 млн | ±500млн-1 | 60 | |
| Хладон R12 (CCI2F2) | от 0 до 10000 -1 млн | от 0 до 1800 -1 млн | ± 500млн-1 | 60 |
| 1 | 2 | 3 | 4 | 5 | 6 |
| Хладон R134 (C2H2F4) | от 0 до 2000 -1 млн | от 0 до 100 млн-1 | ± 25млн-1 | 60 | |
| Хладон R227 (C3HF7) | от 0 до 10000 -1 млн | от 0 до 1500 -1 млн | ± 400млн-1 | 60 | |
| Примечания: 1) - поверочным компонентом является один из следующих определяемых компонентов: метан (CH4), пропан (C3H8), бутан (C4H10), пентан (C5H12), гексан (C6H14), водород (H2), ацетилен (C2H2), этилен (C2H4); 2) - значения НКПР для определяемых компонентов по ГОСТ Р 51330.19-99. 3) - используются для измерения объемной доли определяемого компонента при аварийной ситуации | |||||
6) Диапазоны показаний, диапазоны измерений, пределы допускаемой основной погрешности и предел допускаемого времени установления показаний для датчиков горючих и вредных газов Oldham модели OLCT 20/40/50/80 и CTX 300 приведены в таблице 8.
Таблица 8
| Определяемый компонент | Диапазон показаний объемной доли / довзрывоопас-ной концентрации определяемого компонента | Диапазон измерений объемной доли / довзрывоопас-ной концентрации определяемого компонента | Пределы допускаемой основной погрешности | Предел допускаемого времени установления показаний СИ Т0,9Д, с | |
| абсолют ной | относительной, % | ||||
| 1 | 2 | 3 | 4 | 5 | 6 |
| Горючие газы1-1 (термохимические датчики) | от 0 до 100 % НКПР2) | от 0 до 50 % НКПР | ± 5 % НКПР | 20 | |
| Горючие газы (метан, водород) (термокондукто-метрические датчики) | от 0 до100 % | от 0 до 50 % Свыше 50 до 100 % | ± 5 % об. д. | ± 10 | 20 |
| Аммиак (NH3) | от 0 до 100 млн-1 | от 0 до 20 млн-1 свыше 20 до 100 млн-1 | ± 5 млн-1 | ± 25 | 55 |
| от 0 до 1000 млн-1 | от 0 до 60 млн-1 свыше 60 до 1000 млн-1 | ± 12 млн-1 | ± 20 | ||
| от 0 до 5000 млн-1 | от 0 до 200 млн-1 свыше 200 до 5000 млн-1 | ± 40 млн-1 | ± 20 | ||
| Оксид углерода (СО) | от 0 до 100 млн-1 | от 0 до 20 млн-1 свыше 20 до 100 млн-1 | ± 4 млн-1 | ±20 | 45 |
| от 0 до 300 млн-1 | от 0 до 50 млн-1 свыше 50 до 300 млн-1 | ± 5 млн-1 | ±10 | ||
| от 0 до 1000 млн-1 | от 0 до 100 млн-1 свыше 100 до 1000 млн-1 | ± 10 млн-1 | ±10 | ||
| 1 | 2 | 3 | 4 | 5 | 6 |
| Сероводород (H2S) | от 0 до 30 млн-1 | от 0 до 8 млн-1 свыше 8 до 30 млн-1 | ± 1,6 млн-1 | ± 20 | 45 |
| от 0 до 100 млн-1 | от 0 до 20 млн-1 свыше 20 до 100 млн-1 | ± 4,0 млн-1 | ± 20 | ||
| от 0 до 1000 млн-1 | от 0 до 100 млн-1 свыше 100 до 1000 млн-1 | ± 20 млн-1 | ± 20 | ||
| Оксид азота (NO)3) | от 0 до 100 млн-1 | от 0 до 10 млн-1 свыше 10 до 100 млн-1 | ± 2 млн-1 | ± 20 | 30 |
| от 0 до 300 млн-1 | от 0 до 50 млн-1 свыше 50 до 300 млн-1 | ± 10 млн-1 | ± 20 | ||
| от 0 до 1000 млн-1 | от 0 до 100 млн-1 свыше 100 до 1000 млн-1 | ± 20 млн-1 | ± 20 | ||
| Водород (H2) | от 0 до 2000 млн-1 | от 0 до 100 млн-1 свыше 100 до 2000 млн-1 | ± 10 млн-1 | ± 10 | 150 |
| Кислород (O2) | от 0 до 30 % | от 0 до 30 % | ± 0,5 % об. д. | 10 | |
| Диоксид азота (NO2) | от 0 до 10 млн-1 | от 0 до 1 млн-1 свыше 1 до 10 млн-1 | ± 0,2 млн-1 | ± 20 | 75 |
| от 0 до 30 млн-1 | от 0 до 3 млн-1 свыше 3 до 30 млн-1 | ± 0,6 млн-1 | ± 20 | ||
| Диоксид серы (SO2) | от 0 до 10 млн-1 | от 0 до 4,5 млн-1 свыше 4,5 до 10 млн-1 | ± 0,9 млн-1 | ± 20 | 60 |
| от 0 до 30 млн-1 | от 0 до 4,5 млн-1 свыше 4,5 до 30 млн-1 | ± 0,9 млн-1 | ± 20 | ||
| от 0 до 100 млн-1 | от 0 до 20 млн-1 свыше 20 до 100 млн-1 | ± 4,0 млн-1 | ± 20 | ||
| Хлористый водород (HCl) | от 0 до 30 млн-1 | от 0 до 4 млн-1 свыше 4 до 30 млн-1 | ± 0,8 млн-1 | ±20 | 60 |
| от 0 до 100 млн-1 | от 0 до 100 млн-1 | ± 25 млн-1 | |||
| Синильная кислота (KCN)3) | от 0 до 10 млн-1 | от 0 до 1 млн-1 свыше 1 до 10 млн-1 | ± 0,25 млн-1 | ± 25 | 45 |
| от 0 до 30 млн-1 | от 0 до 1 млн-1 свыше 1 до 30 млн-1 | ± 0,2 млн-1 | ± 20 | ||
| Хлор (Cl2)3) | от 0 до 10 млн-1 | от 0 до 0,5 млн-1 свыше 0,5 до 10 млн-1 | ± 0,1 млн-1 | ± 20 | 60 |
| 1 | 2 | 3 | 4 | 5 | 6 |
| Озон (О3)3> | от 0 до 1,00 млн-1 | от 0 до 0,10 млн-1 свыше 0,10 до 0,6 млн-1 | ± 0,03 млн-1 | ± 25 | 60 |
| Фосген (COCl2) | от 0 до 1,0 млн-1 | от 0 до 0,1 млн-1 свыше 0,1 до 1,0 млн-1 | ± 0,03 млн-1 | ± 25 | 90 |
| Фосфин (PHs)3) | от 0 до 1 млн-1 | от 0 до 0,07 млн-1 свыше 0,07 до 1 млн-1 | ± 0,02млн- 1 | ± 20 | 120 |
| Арсин (AsHs)3) | от 0 до 1,0 млн-1 | от 0 до 0,07 млн-1 свыше 0,07 до 1 млн-1 | ± 0,02млн-1 | ± 20 | 120 |
| Фтористый водород (HF) | от 0 до 10 млн-1 | от 0 до 0,6 млн-1 свыше 0,6 до 10 млн-1 | ± 0,1 млн-1 | ± 20 | 80 |
| Этиленоксид (C2H4O) | от 0 до 30 млн-1 | от 0 до 0,8 млн-1 свыше 0,8 до 30 млн-1 | ± 0,2 млн-1 | ± 25 | 180 |
| Винилхлорид (C2HsCl)3) | от 0 до 200 млн-1 | от 0 до 30 млн-1 свыше 30 до 200 млн-1 | ± 8 млн-1 | ±25 | 70 |
| Фтор (F2) | от 0 до 1 млн-1 | от 0 до 0,07 млн-1 свыше 0,07 до 1 млн-1 | ± 0,14 млн-1 | ± 20 | 60 |
| Несимметричный диметилгидразин (СНз)2N2H2 | от 0 до 1 млн-1 | от 0 до 1 млн-1 | ± 0,2 млн-1 | 60 | |
| Метимеркаптан (CH3SH)3) | от 0 до 100 млн-1 | от 0 до 14 млн-1 свыше 14 до 100 млн-1 | ± 4 млн-1 | ± 25 | 30 |
| В инилмеркаптан (C2H5SH)3) | от 0 до 100 млн-1 | от 0 до 14 млн-1 свыше 14 до 100 млн-1 | ± 4 млн-1 | ± 25 | 30 |
| Примечания: Х) - поверочным компонентом является один из следующих определяемых компонентов: метан (CH4), пропан (C3H8), бутан (C4Hi0), пентан (C5Hi2), гексан (C6Hi4), водород (H2), ацетилен (C2H2), этилен (C2H4); 2) - значения НКПР для определяемых компонентов по ГОСТ Р 51330.19-99; 3) - используются для измерения объемной доли определяемого компонента при аварийной ситуации. | |||||
7) Диапазоны показаний, диапазоны измерений, пределы допускаемой основной погрешности и предел допускаемого времени установления показаний для датчиков горючих и вредных газов Oldham модели OLCT 100 IS приведены в таблице 9.
| Определяемый компонент | Диапазон показаний объемной доли / довзрывоопас-ной концентрации определяемого компонента | Диапазон измерений объемной доли / довзрывоопас-ной концентрации определяемого компонента | Пределы допускаемой основной погрешности | Предел допускаемого времени установления показаний СИ Т0,9Д, с | |
| абсолют ной | относительной, % | ||||
| 1 | 2 | 3 | 4 | 5 | 6 |
| Аммиак (NH3) | от 0 до 100 млн-1 | от 0 до 20 млн-1 свыше 20 до 100 млн-1 | ± 5 млн-1 | ± 25 | 55 |
| от 0 до 1000 млн-1 | от 0 до 60 млн-1 свыше 60 до 1000 млн-1 | ± 12 млн-1 | ± 20 | ||
| от 0 до 5000 млн-1 | от 0 до 200 млн-1 свыше 200 до 5000 млн-1 | ± 40 млн-1 | ± 20 | ||
| Оксид углерода (СО) | от 0 до 100 млн-1 | от 0 до 20 млн-1 свыше 20 до 100 млн-1 | ± 4 млн-1 | ±20 | 45 |
| от 0 до 300 млн-1 | от 0 до 50 млн-1 свыше 50 до 300 млн-1 | ± 5 млн-1 | ±10 | ||
| от 0 до 1000 млн-1 | от 0 до 100 млн-1 свыше 100 до 1000 млн-1 | ± 10 млн-1 | ±10 | ||
| Сероводород (H2S) | от 0 до 30 млн-1 | от 0 до 8 млн-1 свыше 8 до 30 млн-1 | ± 1,6 млн-1 | ± 20 | 45 |
| от 0 до 100 млн-1 | от 0 до 20 млн-1 свыше 20 до 100 млн-1 | ± 4,0 млн-1 | ± 20 | ||
| от 0 до 1000 млн-1 | от 0 до 100 млн-1 свыше 100 до 1000 млн-1 | ± 20 млн-1 | ± 20 | ||
| Оксид азота (NO)X) | от 0 до 100 млн-1 | от 0 до 10 млн-1 свыше 10 до 100 млн-1 | ± 2 млн-1 | ± 20 | 30 |
| от 0 до 300 млн-1 | от 0 до 50 млн-1 свыше 50 до 300 млн-1 | ± 10 млн-1 | ± 20 | ||
| от 0 до 1000 млн-1 | от 0 до 100 млн-1 свыше 100 до 1000 млн-1 | ± 20 млн-1 | ± 20 | ||
| Водород (H2) | от 0 до 2000 млн-1 | от 0 до 100 млн-1 свыше 100 до 2000 млн-1 | ± 10 млн-1 | ± 10 | 150 |
| Кислород (O) | от 0 до 30 % | от 0 до 30 % | ± 0,5 % об. д. | 10 | |
| 1 | 2 | 3 | 4 | 5 | 6 |
| Диоксид азота (NO2) | от 0 до 10 млн-1 | от 0 до 1 млн-1 свыше 1 до 10 млн-1 | ± 0,2 млн-1 | ± 20 | 75 |
| от 0 до 30 млн-1 | от 0 до 3 млн-1 свыше 3 до 30 млн-1 | ± 0,6 млн-1 | ± 20 | ||
| Диоксид серы (SO) | от 0 до 10 млн-1 | от 0 до 4,5 млн-1 свыше 4,5 до 10 млн-1 | ± 0,9 млн-1 | ± 20 | 60 |
| от 0 до 30 млн-1 | от 0 до 4,5 млн-1 свыше 4,5 до 30 млн-1 | ± 0,9 млн-1 | ± 20 | ||
| от 0 до 100 млн-1 | от 0 до 20 млн-1 свыше 20 до 100 млн-1 | ± 4,0 млн-1 | ± 20 | ||
| Хлористый водород (HCl) | от 0 до 30 млн-1 | от 0 до 4 млн-1 свыше 4 до 30 млн-1 | ± 0,8 млн-1 | ±20 | 60 |
| от 0 до 100 млн-1 | от 0 до 100 млн-1 | ± 25 млн-1 | |||
| Синильная кислота (НCN)1) | от 0 до 10 млн-1 | от 0 до 1 млн-1 свыше 1 до 10 млн-1 | ± 0,25 млн-1 | ± 25 | 45 |
| от 0 до 30 млн-1 | от 0 до 1 млн-1 свыше 1 до 30 млн-1 | ± 0,2 млн-1 | ± 20 | ||
| Хлор (Cl2)‘> | от 0 до 10 млн-1 | от 0 до 0,5 млн-1 свыше 0,5 до 10 млн-1 | ± 0,1 млн-1 | ± 20 | 60 |
| Озон (О3)‘> | от 0 до 1,00 млн-1 | от 0 до 0,10 млн-1 свыше 0,10 до 0,6 млн-1 | ± 0,03 млн-1 | ± 25 | 60 |
| Фосген (COCl2) | от 0 до 1,0 млн-1 | от 0 до 0,1 млн-1 свыше 0,1 до 1,0 млн-1 | ± 0,03 млн-1 | ± 25 | 90 |
| Фосфин (PHs)1) | от 0 до 1 млн-1 | от 0 до 0,07 млн-1 свыше 0,07 до 1 млн-1 | ± 0,02млн-1 | ± 20 | 120 |
| Арсин (AsHs)X) | от 0 до 1,0 млн-1 | от 0 до 0,07 млн-1 свыше 0,07 до 1 млн-1 | ± 0,02млн-1 | ± 20 | 120 |
| Фтористый водород (HF) | от 0 до 10 млн-1 | от 0 до 0,6 млн-свыше 0,6 до 10 млн-1 | ± 0,1 млн-1 | ± 20 | 80 |
| Этиленоксид (C2H4O) | от 0 до 30 млн-1 | от 0 до 0,8 млн-1 свыше 0,8 до 30 млн-1 | ± 0,2 млн-1 | ± 25 | 180 |
| Винилхлорид (C2HsCl) | от 0 до 200 млн-1 | от 0 до 30 млн-1 свыше 30 до 200 млн-1 | ± 8 млн-1 | ±25 | 70 |
| 1 | 2 | 3 | 4 | 5 | 6 |
| Фтор (F2) | от 0 до 1 млн-1 | от 0 до 0,07 млн-1 свыше 0,07 до 1 млн-1 | ± 0,14 млн-1 | ± 20 | 60 |
| Несимметричный диметилгидразин (ОДЩ^ | от 0 до 1 млн-1 | от 0 до 1 млн-1 | ± 0,2 млн-1 | 60 | |
| Метимеркаптан (CH3SH)4 | от 0 до 100 млн-1 | от 0 до 14 млн-1 свыше 14 до 100 млн-1 | ± 4 млн-1 | ± 25 | 30 |
| В инилмеркаптан (C2H5SH)X) | от 0 до 100 млн-1 | от 0 до 14 млн-1 свыше 14 до 100 млн-1 | ± 4 млн-1 | ± 25 | 30 |
| Примечание - Х) - используются для измерения объемной доли определяемого компонента при аварийной ситуации | |||||
8) Диапазоны показаний, диапазоны измерений, пределы допускаемой основной погрешности и предел допускаемого времени установления показаний для датчиков горючих и вредных газов Oldham модели OLCT 60 приведены в таблице 10.
Таблица 10
| Определяемый компонент | Диапазон показаний объемной доли / довзрывоопас-ной концентрации определяемого компонента | Диапазон измерений объемной доли / довзрывоопас-ной концентрации определяемого компонента | Пределы допускаемой основной погрешности | Предел допускаемого времени установления показаний СИ Т0,9Д, с | |
| абсолют ной | относительной, % | ||||
| 1 | 2 | 3 | 4 | 5 | 6 |
| Горючие газы1-1 (термохимические датчики) | от 0 до 100 % НКПР2) | от 0 до 50 % НКПР | ± 5 % НКПР | 20 | |
| Аммиак (NH3) | от 0 до 100 млн-1 | от 0 до 20 млн-1 свыше 20 до 100 млн-1 | ± 5 млн-1 | ± 25 | 55 |
| от 0 до 1000 млн-1 | от 0 до 60 млн-1 свыше 60 до 1000 млн-1 | ± 12 млн-1 | ± 20 | ||
| от 0 до 5000 млн-1 | от 0 до 200 млн-1 свыше 200 до 5000 млн-1 | ± 40 млн-1 | ± 20 | ||
| Оксид углерода (СО) | от 0 до 100 млн-1 | от 0 до 20 млн-1 свыше 20 до 100 млн-1 | ± 4 млн-1 | ±20 | 45 |
| от 0 до 300 млн-1 | от 0 до 50 млн-1 свыше 50 до 300 млн-1 | ± 5 млн-1 | ±10 | ||
| от 0 до 1000 млн-1 | от 0 до 100 млн-1 свыше 100 до 1000 млн-1 | ± 10 млн-1 | ±10 | ||
| Сероводород (H2S) | от 0 до 30 млн-1 | от 0 до 8 млн-1 свыше 8 до 30 млн-1 | ± 1,6 млн-1 | ± 20 | 45 |
| 1 | 2 | 3 | 4 | 5 | 6 |
| от 0 до 100 млн-1 | от 0 до 20 млн-1 свыше 20 до 100 млн-1 | ± 4,0 млн-1 | ± 20 | ||
| от 0 до 1000 млн-1 | от 0 до 100 млн-1 свыше 100 до 1000 млн-1 | ± 20 млн-1 | ± 20 | ||
| Оксид азота (NO)3) | от 0 до 100 млн-1 | от 0 до 10 млн-1 свыше 10 до 100 млн-1 | ± 2 млн-1 | ± 20 | 30 |
| от 0 до 300 млн-1 | от 0 до 50 млн-1 свыше 50 до 300 млн-1 | ± 10 млн-1 | ± 20 | ||
| от 0 до 1000 млн-1 | от 0 до 100 млн-1 свыше 100 до 1000 млн-1 | ± 20 млн-1 | ± 20 | ||
| Водород (H2) | от 0 до 2000 млн-1 | от 0 до 100 млн-1 свыше 100 до 2000 млн-1 | ± 10 млн-1 | ± 10 | 150 |
| Кислород (O2) | от 0 до 30 % | от 0 до 30 % | ± 0,5 % об. д. | 10 | |
| Диоксид азота (NO) | от 0 до 10 млн-1 | от 0 до 1 млн-1 свыше 1 до 10 млн-1 | ± 0,2 млн-1 | ± 20 | 75 |
| от 0 до 30 млн-1 | от 0 до 3 млн-1 свыше 3 до 30 млн-1 | ± 0,6 млн-1 | ± 20 | ||
| Диоксид серы (SO2) | от 0 до 10 млн-1 | от 0 до 4,5 млн-1 свыше 4,5 до 10 млн-1 | ± 0,9 млн-1 | ± 20 | 60 |
| от 0 до 30 млн-1 | от 0 до 4,5 млн-1 свыше 4,5 до 30 млн-1 | ± 0,9 млн-1 | ± 20 | ||
| от 0 до 100 млн-1 | от 0 до 20 млн-1 свыше 20 до 100 млн-1 | ± 4,0 млн-1 | ± 20 | ||
| Хлористый водород (HCl) | от 0 до 30 млн-1 | от 0 до 4 млн-1 свыше 4 до 30 млн-1 | ± 0,8 млн-1 | ±20 | 60 |
| от 0 до 100 млн-1 | от 0 до 100 млн-1 | ± 25 млн-1 | |||
| Синильная кислота (ЖК|3) | от 0 до 10 млн-1 | от 0 до 1 млн-1 свыше 1 до 10 млн-1 | ± 0,25 млн-1 | ± 25 | 45 |
| от 0 до 30 млн-1 | от 0 до 1 млн-1 свыше 1 до 30 млн-1 | ± 0,2 млн-1 | ± 20 | ||
| Хлор (Cl2)3) | от 0 до 10 млн-1 | от 0 до 0,5 млн-1 свыше 0,5 до 10 млн-1 | ± 0,1 млн-1 | ± 20 | 60 |
| 1 | 2 | 3 | 4 | 5 | 6 |
| Озон (О3)3> | от 0 до 1,00 млн-1 | от 0 до 0,10 млн-1 свыше 0,10 до 0,6 млн-1 | ± 0,03 млн-1 | ± 25 | 60 |
| Фосген (COCl2) | от 0 до 1,0 млн-1 | от 0 до 0,1 млн-1 свыше 0,1 до 1,0 млн-1 | ± 0,03 млн-1 | ± 25 | 90 |
| Фосфин (PHs)3) | от 0 до 1 млн-1 | от 0 до 0,07 млн-1 свыше 0,07 до 1 млн-1 | ± 0,02млн-1 | ± 20 | 120 |
| Арсин (AsHs)3) | от 0 до 1,0 млн-1 | от 0 до 0,07 млн-1 свыше 0,07 до 1 млн-1 | ± 0,02млн-1 | ± 20 | 120 |
| Фтористый водород (HF) | от 0 до 10 млн-1 | от 0 до 0,6 млн-1 свыше 0,6 до 10 млн-1 | ± 0,1 млн-1 | ± 20 | 80 |
| Этиленоксид (C2H4O) | от 0 до 30 млн-1 | от 0 до 0,8 млн-1 свыше 0,8 до 30 млн-1 | ± 0,2 млн-1 | ± 25 | 180 |
| Винилхлорид (C2HsCl)3) | от 0 до 200 млн-1 | от 0 до 30 млн-1 свыше 30 до 200 млн-1 | ± 8 млн-1 | ±25 | 70 |
| Фтор (F2) | от 0 до 1 млн-1 | от 0 до 0,07 млн-1 свыше 0,07 до 1 млн-1 | ± 0,14 млн-1 | ± 20 | 60 |
| Несимметричный диметилгидразин (СНз)2N2H2 | от 0 до 1 млн-1 | от 0 до 1 млн-1 | ± 0,2 млн-1 | 60 | |
| Метимеркаптан (CH3SH)3) | от 0 до 100 млн-1 | от 0 до 14 млн-1 свыше 14 до 100 млн-1 | ± 4 млн-1 | ± 25 | 30 |
| В инилмеркаптан (C2H5SH)3) | от 0 до 100 млн-1 | от 0 до 14 млн-1 свыше 14 до 100 млн-1 | ± 4 млн-1 | ± 25 | 30 |
| Примечания: 1) - поверочным компонентом является один из следующих определяемых компонентов: метан (CH4), пропан (C3H8), бутан (C4H10), пентан (C5H12), гексан (C6H14), водород (H2), ацетилен (C2H2), этилен (C2H4); 2) - значения НКПР для определяемых компонентов по ГОСТ Р 51330.19-99; 3) - используются для измерения объемной доли определяемого компонента при аварийной ситуации. | |||||
9) Диапазоны показаний, диапазоны измерений, пределы допускаемой основной погрешности и предел допускаемого времени установления показаний для датчиков горючих и вредных газов Oldham модели OLCT 200 приведены в таблице 11.
| Таблица 11 | |||||
| Определяемый компонент | Диапазон показаний объемной доли / довзрывоопас-ной концентрации определяемого компонента | Диапазон измерений объемной доли / довзрывоопас-ной концентрации определяемого компонента | Пределы допускаемой основной погрешности | Предел допускаемого времени установления показаний СИ Т0,9Д, с | |
| абсолют ной | относительной, % | ||||
| 1 | 2 | 3 | 4 | 5 | 6 |
| Горючие газы1-1 (оптические датчики) | от 0 до100 % НКПР 3) | от 0 -до 50 % НКПР свыше 50 до 100 % НКПР | ± 5 % НКПР | ± 10 | 20 |
| Горючие газы2) (термохимические датчики) | от 0 до 100 % НКПР | от 0 до 50 % НКПР | ± 5 % НКПР | 20 | |
| Диоксид углерода (CO2) | от 0 до 5 % | от 0 до 0,5 % свыше 0,5 до 5 % | ± 0,1 % | ± 20 | 30 |
| Хлор (Cl2)4) | от 0 до 10 млн-1 | от 0 до 0,5 млн-1 свыше 0,5 до 10 млн-1 | ± 0,1 млн-1 | ± 20 | 60 |
| Оксид углерода (СО) | от 0 до 100 млн-1 | от 0 до 20 млн-1 свыше 20 до 100 млн-1 | ± 4 млн-1 | ±20 | 45 |
| от 0 до 300 млн-1 | от 0 до 50 млн-1 свыше 50 до 300 млн-1 | ± 5 млн-1 | ±10 | ||
| Сероводород (H2S) | от 0 до 30 млн-1 | от 0 до 8 млн-1 свыше 8 до 30 млн-1 | ± 1,6 млн-1 | ± 20 | 45 |
| от 0 до 100 млн-1 | от 0 до 20 млн-1 свыше 20 до 100 млн-1 | ± 4,0 млн-1 | ± 20 | ||
| Аммиак (NH3) | от 0 до 100 млн-1 | от 0 до 20 млн-1 свыше 20 до 100 млн-1 | ± 5 млн-1 | ± 25 | 55 |
| Диоксид азота (NO2) | от 0 до 30 млн-1 | от 0 до 3 млн-1 свыше 3 до 30 млн-1 | ± 0,6 млн-1 | ± 20 | 75 |
| Кислород (O2) | от 0 до 30 % | от 0 до 30 % | ± 0,5 % об. д. | 10 | |
| Диоксид серы (SO2) | от 0 до 30 млн-1 | от 0 до 4,5 млн-1 свыше 4,5 до 30 млн-1 | ± 0,9 млн-1 | ± 20 | 60 |
| те H4 | от 0 до 500 млн-1 | от 0 до 100 млн-1 свыше 100 до 300 млн-1 | ± 25млн-1 | ± 25 | 60 |
| Примечания: Х) - поверочным компонентом является один из следующих определяемых компонентов: метан (CH4), пропан (C3H8), бутан (C4Hi0), гексан (C6Hi4), водород (H2), ацетилен (C2H2), этилен (C2H4); 2) - поверочным компонентом является один из следующих определяемых компонентов: метан (CH4), пропан (C3H8), бутан (C4H10), пентан (C5H12), гексан (C6H14), водород (H2), ацетилен (C2H2), этилен (C2H4); | |||||
3) - значения НКПР для определяемых компонентов по ГОСТ Р 51330.19-99;
4) - используются для измерения объемной доли определяемого компонента при аварийной ситуации_
10) Пределы допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности 0,5
11) Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей и анализируемой сред в рабочих условиях на каждые 10 oC от температуры определения основной погрешности, в долях от пределов допускаемой основной погрешности 0,3
12) Питание ЦБУ осуществляется от сети переменного тока в диапазоне напряжении от 103 до 122 В или от 207 до 244 В или постоянным током в диапазоне напряжений от 21 до 30 В.
13) Время прогрева, минут, не более 10
14 Средний срок службы датчиков систем в зависимости от определяемого компонента приведен в таблице 12.
Таблица 12
| Определяемый компонент | Срок службы, месяцев |
| Г орючие газы (оптические датчики) | 60 |
| Г орючие газы (метан, водород) (термокондуктометрический, оптические датчики) | 60 |
| Г орючие газы (термохимические датчики) | 36 |
| Кислород (O2) | 28 |
| Озон (О3) | 18 |
| Оксид углерода (СО) | 48 |
| Фосфин (PH3) | 20 |
| Оксид азота (NO) | 36 |
| Диоксид азота (NO2) | 26 |
| Аммиак (NH3) (электрохимические датчики) | 26 |
| Аммиак (NH3) (термохимические датчики) | 60 |
| Диоксид серы (SO2) | 36 |
| Сероводород (H2S) | 48 |
| Водород (H2) | 26 |
| Синильная кислота ^CN) | 26 |
| Фосген (COCl2) | 20 |
| Этиленоксид (C2H4O) | 36 |
| Арсин (AsH3) | 18 |
| Фтористый водород (HF) | 12 |
| Хлористый водород (HCl) | 26 |
| Хлор (Cl2) | 26 |
| Диоксид углерода (CO2) | 60 |
| Винилхлорид (C2H3Cl) | 24 |
| Фтор (F2) | 26 |
| Несимметричный диметилгидразин (СН^^^ | 12 |
| Метимеркаптан (CH3SH) | 12 |
| Винилмеркаптан (C2H5SH) | 12 |
| (о,м,п)-ксилол (C6H4(CH3)2) | 48 |
| Толуол (C6H5CH3) | 48 |
| Этанол (C2H5OH) | 48 |
| Хладон R22 (CHClF2), R12 (CCl2F2), R134 (C2H2F4), R227 (C3HF7) | 48 |
Лист № 18 всего листов 22
15) Средний срок службы ЦБУ, лет 5
16) Г абаритные размеры и масса датчиков и ЦБУ приведены в таблице 13.
Таблица 13
| Наименование устройства | Габа | ритные размеры, мм, не более | Масса, кг, не более | ||
| высота | ширина | длина | диаметр | ||
| OLC 10, OLCT 10 | 157 | 118 | 60 | 0,5 | |
| OLC 20 | 120 | 60 | 0,8 | ||
| OLCT20 | 207 | 120 | 60 | 1,2 | |
| OLCT40 | 207 | 130 | 69 | 1,2 | |
| OLCT 20 (D) - корпус - выносной датчик | 136 | 120 | 60 120 | 60 | 0,4 0,8 |
| OLCT 40 (D) - корпус - выносной датчик | 136 | 130 | 69 120 | 60 | 0,4 0,8 |
| OLC 50, OLCT 50 | 160 | 154 | 121 | 1,1 | |
| OLC 50 D, OLCT 50 D - корпус - выносной датчик | 154 | 170 | 121 128 | 55 | 0,7 0,4 |
| OLCT60 | 121 | 186 | 154 | 1,6 | |
| OLCT60 D - корпус - выносной датчик | 121 | 200 | 154 130 | 60 | 1,2 0,4 |
| OLCT 60 XP IR | 429 | 186 | 154 | 2,8 | |
| OLCT80 | 219 | 103 | 216 | 3,5 | |
| OLCT80 D - корпус - выносной датчик | 245 | 103 | 260 127 | 58 | 3,1 0,4 |
| OLCT 80 XP IR | 189 | 367 | 120 | 5,3 | |
| OLCT IR | 217 | 84 | 1,6 | ||
| OLC 100, OLCT 100, OLCT 100 XP (горючие газы) | 133 | 138 | 84 | 1,0 | |
| OLCT 100, OLCT 100 XP, OLCT 100 IS | 179 | 138 | 84 | 1,1 | |
| OLC 100 D, OLCT 100 D (горючие газы) - корпус - выносной датчик | 117 | 138 | 84 30 | 45 | 0,7 0,3 |
| OLCT 100 D - корпус - выносной датчик | 117 | 138 | 84 75 | 45 | 0,7 0,4 |
| OLCT 100 XP IR | 179 | 138 | 84 | 1,1 | |
| OLCT 200 | 203 | 140 | 140 | ||
| CTX 300, CEX 300 | 130 | 136 | 69 | 0,52 | |
| МХ 15 | 157 | 185 | 67 | 1,5 | |
| МХ 32 | 205 | 240 | 120 | 3,2 | |
| МХ 42А | 285 | 340 | 107 | 4,9 | |
| MX 43 | 300 | 370 | 100 | 5,0 | |
| МХ 48 | 340 | 500 | 89 | 11,0 | |
| МХ 52 | 262 | 482 | 132 | 15,0 | |
| Наименование устройства | Габа] | ритные размеры, мм, не более | Масса, кг, не более | ||
| высота | ширина | длина | диаметр | ||
| МХ 62 | 760 | 600 | 220 | 24,0 | |
| WinGas | 184 | 222 | 115 | 1,6 | |
Условия эксплуатации СИ
Таблица 14 - Условия эксплуатации датчиков СИ в зависимости от определяемого компонента
| Определяемый компонент | У словия эксплуатации датчиков СИ | |
| Температура оС | Относительная влажность % | |
| Г орючие газы (оптические датчики) | от минус 50 до плюс 65 | от 10 до 95 |
| Горючие газы (метан, водород) (термокондукто-метрический, оптические датчики) | от минус 50 до плюс 65 | от 10 до 95 |
| Горючие газы (термохимические датчики) OLC 100 высокотемпературные датчики с маркировкой HT | от минус 50 до плюс 70 от минус 60 до плюс 70 от минус 50 до плюс 200 | от 10 до 95 |
| Кислород (O2) | от минус 20 до плюс 40 | от 10 до 95 |
| Озон (Оз) | от минус 20 до плюс 40 | от 10 до 95 |
| Оксид углерода (СО) | от минус 20 до плюс 50 | от 10 до 95 |
| Фосфин (PH3) | от минус 20 до плюс 40 | от 10 до 95 |
| Оксид азота (NO) | от минус 20 до плюс 50 | от 10 до 90 |
| Диоксид азота (NO2) | от минус 20 до плюс 50 | от 10 до 90 |
| Аммиак (NH3) (электрохимические датчики) | от минус 20 до плюс 40 | от 15 до 95 |
| Аммиак (NH3) (термохимические датчики) | от минус 50 до плюс 65 | от 10 до 95 |
| Диоксид серы (SO2) | от минус 10 до плюс 50 | от 10 до 90 |
| Сероводород (H2S) | от минус 40 до плюс 50 | от 10 до 90 |
| Водород (H2) | от минус 20 до плюс 40 | от 10 до 90 |
| Синильная кислота ^CN) | от минус 20 до плюс 40 | от 10 до 90 |
| Фосген (COCl2) | от минус 10 до плюс 40 | от 10 до 95 |
| Этиленоксид (C2H4O) | от минус 20 до плюс 50 | от 10 до 95 |
| Арсин (AsH3) | от минус 20 до плюс 40 | от 20 до 95 |
| Фтористый водород (HF) | от минус 20 до плюс 30 | от 10 до 80 |
| Хлористый водород (HCl) | от минус 20 до плюс 40 | от 10 до 80 |
| Хлор (Cl2) | от минус 20 до плюс 50 | от 15 до 90 |
| Диоксид углерода (CO2) OLCT IR CTX 300 IR | от минус 30 до плюс 65 от минус 30 до плюс 40 | от 0 до 95 |
| Винилхлорид (C2H3Cl) | от минус 10 до плюс 40 | от 10 до 80 |
| Фтор (F2) | от минус 20 до плюс 50 | от 15 до 90 |
| Несимметричный диметилгидразин (СН^^^ | от минус 10 до плюс 40 | от 20 до 95 |
| Метимеркаптан (CH3SH) | от минус 10 до плюс 50 | от 10 до 90 |
| Винилмеркаптан (C2H5SH) | от минус 10 до плюс 40 | от 10 до 90 |
| (о,м,п)-ксилол (C6H4(CH3)2) | от минус 20 до плюс 60 | от 10 до 95 |
| Толуол (C6H5CH3) | от минус 20 до плюс 60 | от 10 до 95 |
| Этанол (C2H5OH) | от минус 20 до плюс 60 | от 10 до 95 |
| Хладон R22 (CHClF2), R12 (CCl2F2), R134 (C2H2F4), R227 (C3HF7) | от минус 20 до плюс 60 | от 10 до 95 |
Лист № 20 всего листов 22
Таблица 15 - Условия эксплуатации датчиков OLCT 200 в зависимости от определяемого компонента в арктическом исполнении
| Определяемый компонент | Условия эксплуатации датчиков СИ | |
| Температура оС | Относительная влажность % | |
| Г орючие газы (термохимические датчики) | от минус 55 до плюс 70 | от 10 до 95 |
| Кислород (O2) | от минус 55 до плюс 40 | от 10 до 95 |
| Оксид углерода (СО) | от минус 55 до плюс 50 | от 10 до 95 |
| Диоксид азота (NO2) | от минус 55 до плюс 50 | от 10 до 90 |
| Аммиак (NH3) | от минус 55 до плюс 40 | от 15 до 95 |
| Диоксид серы (SO2) | от минус 55 до плюс 50 | от 10 до 90 |
| Хлор (Cl2) | от минус 55 до плюс 50 | от 15 до 90 |
| Сероводород (H2S) | от минус 55 до плюс 50 | от 10 до 90 |
Таблица 16 - Условия эксплуатации ЦБУ
| Тип ЦБУ | Условия эксплуатации ЦБУ | |
| Температура оС | Относительная влажность % | |
| MX 15 | от минус 10 до плюс 45 | от 5 до 95 |
| MX 32 | от минус 10 до плюс 45 | от 5 до 95 |
| MX 42 A | от минус 10 до плюс 40 | от 0 до 95 |
| MX 43 | от минус 20 до плюс 50 | от 0 до 95 |
| MX 48 | от минус 10 до плюс 45 | от 0 до 95 |
| MX 52 | от минус 10 до плюс 45 | от 0 до 95 |
| MX 62 | от 0 до плюс 55 | от 0 до 95 |
| WinGas | от минус 10 до плюс 60 | от 0 до 95 |
Знак утверждения типа наносится:
- типографским способом на титульный лист руководства по эксплуатации;
- в виде наклейки на корпус датчика и боковую поверхность ЦБУ.
Комплект поставки СИ приведен в таблице 17. Таблица 17
| Наименование | Кол. |
| Датчики горючих и вредных газов Oldham модели OLC 10, OLCT 10, OLC 20/50/100 (D) (HT), OLCT 20/40/50/60/80/100 (D), OLCT 60/80 XP IR, OLCT IR, OLCT 100 XP, OLCT 100 IS, OLCT 100 XP IR, OLCT 200, CTX 300/300 IR, CEX 300 | тип и количество датчиков определяется при заказе |
| ЦБУ | в зависимости от заказа |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки МП-242-1246-2011 | 1 экз. |
| Комплект ЗИП | 1 экз. |
осуществляется по документу МП-242-1246-2011 «Системы газоаналитические Oldham модели MX, Wingas с датчиками горючих и вредных газов OLC, OLCT, CTX, CEX. Методика поверки», утвержденному ГЦИ СИ ФГУП “ВНИИМ им. Д.И. Менделеева” 18 ноября 2011 г.
Основные средства поверки:
- азот газообразный особой чистоты сорт 1 по ГОСТ 9293-74 в баллоне под давлением;
- поверочный нулевой газ (ПНГ) - воздух марки Б по ТУ 6-21-5-82 в баллонах под давлением;
- гелий марки Б по ТУ 0271-135-31323949-2005, в баллонах под давлением;
- стандартные образцы газовых смесей состава метан - азот (номера по реестру ГС №№ 3880-87, 3886-87, 3892-87, 3894-87), метан - воздух (№ 3907-87), пропан - азот (№ 91422008), пропан - воздух (№№ 3969-87, 3970-87), бутан - азот (№ 8978-2008), бутан - воздух (№ 9126-2008), пентан - воздух (№№ 9129-2008, 9130-2008), гексан - азот (№№ 5321-90, 9689-2010), гексан - воздух (№ 9247-2008), водород - азот (№№ 3915-87, 3931-87, 91682008), водород - воздух (№ 3951-87), ацетилен - азот (№№ 9133-2008, 9134-2008), этилен -азот (№№ 8987-2008, 9221-2008), этилен - воздух (№№ 6343-92), кислород - азот (№ 372987), оксид углерода - воздух (№№ 3842-87, 3844-87, 3847-87, 7590-99, 3850-87, 3854-87), оксид азота - азот (№№ 8374-2003, 8375-2003, 4012-87, 8737-2006, 4017-87), диоксид азота -азот (№№ 8370-2003, 8371-2003), аммиак - азот (№ 9160-2008), диоксид серы - азот (№№ 8372-2003, 8373-2003), сероводород - азот (№№ 8368-2003, 8369-2003), сероводород - воздух (№ 9172-2008), синильная кислота - азот (СОП №109), фосген - азот (СОП №110), этиленок-сид - гелий (№ 9258-2008), хлористый водород - азот (№ 9257-2008), диоксид углерода -воздух (№№ 3792-87, 3793-87, 3795-87, 3779-87, 5005-89), винилхлорид - воздух (№ 92552008), метилмеркаптан - азот (8984-2008, 8985-2008), этилмеркаптан - азот (№№ 8982-2008, 8983-2008), толуол - азот (№ 9248-2008), этанол - воздух (№ 8367-2003), бутен - воздух (№№ 9127-2008, 9128-2008), хладон-22 - воздух (№ 6179-91), хладон-12 - воздух (№ 617691), хладон-134 - воздух (№ 9077-2008), хладон-227 - воздух (№ 9252-2008) по ТУ 6-162956-92 (с изм. № 6) в баллонах под давлением;
- источники микропотока фтористого водорода (ИМ129-0-А2), хлора (ИМ09-М-А2), о-ксилола (ИМ30 - М - А2), м-ксилола (ИМ32 - М - А2), п-ксилола (ИМ34 - М - А2) по ИБЯЛ.418319.013 ТУ;
- рабочие эталоны 1-го разряда - источники микропотоков паров ИМ-РТ, ШДЕК 418319.007 ТУ;
- установка УВТ-Ф № 60-А-89;
- установка УВТ-Ар № 59-А-89;
- генератор ГГС по ШДЕК 418813 900 ТУ;
- генератор озона ГС 7601 по ТУ 25-7407.040-90;
- генератор смесей F2/air с контролем содержания фтора по МВИ массовой концентрации фтора в поверочных смесях № ЛЭ-205-01-97, свид. ГЦИ СИ ВНИИМ об аттестации МВИ 2420/713-97/0713.
Методика измерений приведена в руководстве по эксплуатации - «Системы газоаналитические Oldham модели MX, Wingas», 2011 г;
Нормативные и технические документы, устанавливающие требования к системам газоаналитическим Oldham модели MX, Wingas
1 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
2 ГОСТ Р 52136-2008 Газоанализаторы и сигнализаторы горючих газов и паров электрические. Часть 1. Общие требования и методы испытаний.
3 ГОСТ Р 52139-2003 Газоанализаторы и сигнализаторы горючих газов и паров электрические. Часть 4. Требования к приборам группы II с верхним пределом измерений содер-
Лист № 22 всего листов 22
жания горючих газов до 100 % нижнего концентрационного предела распространения пламени.
4 ГОСТ 27540-87 Сигнализаторы горючих паров и газов термохимические. Общие технические условия.
5 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
6 ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
7 Техническая документация фирмы "Industrial Sсientific Oldham SAS".
- при выполнении работ по обеспечению безопасных условий и охраны труда;
- при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований к промышленной безопасности к эксплуатации опасного производственного объекта.
| Зарегистрировано поверок | 9737 |
| Поверителей | 78 |
| Актуальность данных | 17.11.2024 |
