| Номер в госреестре | 49866-12 |
| Наименование СИ | Метеостанция |
| Обозначение типа СИ | HM-30 |
| Изготовитель | ?ма "Revue Thommen AG", Швейцария. |
| Год регистрации | 2012 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Метеостанция HM-30 предназначена для автоматических измерений метеорологических параметров: температуры воздуха, относительной влажности воздуха, атмосферного давления.
Принцип действия метеостанции HM-30 основан на измерении, обработке, отображении и сборе метеорологических параметров.

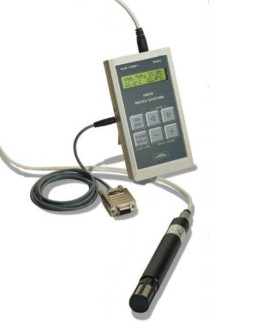

Метеостанция HM-30 состоит из первичных измерительных преобразователей температуры и относительной влажности воздуха HM-T, атмосферного давления HM-P, микропроцессора, дисплея, блока питания.
Конструктивно метеостанция HM-30 выполнена в виде компактного цифрового модуля, в котором преобразователь HM-P, микропроцессор, дисплей и блок питания объединены в одном корпусе, а преобразователь HM-T выполнен отдельным блоком.
Измерения температуры производится платиновым термометром сопротивления, относительной влажности воздуха и давления - емкостными преобразователями. Проведенные измерения температуры, относительной влажности воздуха, давления обрабатываются в микропроцессоре и отображаются на дисплее.
Метеостанция HM-30 работает непрерывно или по запросу и имеет последовательный интерфейс RS-232 для связи с ПК.
\
\
Рисунок 2. Схема пломбирования метеостанции HM-30.
Программное обеспечение является встроенным. Встроенное ПО «Weather» обеспечивает сбор данных, обработку, передачу данных на персональный компьютер.
Идентификационные данные программного обеспечения
_Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| «Weather» | «weather.hex» | 2.14 | 2182A65C | CRC32 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Влияние ПО «Weather» учтено при нормировании метрологических характеристик.
Таблица 2
| Наименование характеристики | Значения характеристики |
| Диапазон измерений температуры воздуха, °C | минус 20 - 60 |
| Пределы допускаемой абсолютной погрешности измерений температуры воздуха, °C | ±0,3 |
| Диапазон измерений относительной влажности воздуха, % | 0 - 100 |
| Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха,% - в диапазоне (0 - 10)% | ±2,5; |
| - в диапазоне (более 10 - 90)% | ±1,5; |
| - в диапазоне (более 90 - 100)%. | ±2,5. |
| Наименование характеристики | Значения характеристики | ||||
| Диапазон измерений атмосферного давления, гПа | 225 - 1100 | ||||
| Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа | ±1 | ||||
| Электрическое питание: постоянный ток, В | 9 | ||||
| Максимальная потребляемая мощность, Вт | 1 | ||||
| Средняя наработка на отказ, ч | 5000 | ||||
| Средний срок службы, лет | 10 | ||||
| Г абаритные размеры, масса | длина, мм | ширина, мм | высота, мм | диаметр, мм | масса, кг |
| Метеостанция HM-30 | 150 | 80 | 35 | 0,44 | |
| Условия эксплуатации: -температура воздуха, oC; -относительная влажность воздуха, %; -атмосферное давление, гПа | минус 20 - 60 0 - 100 225 - 1100 | ||||
Знак утверждения типа наносится на титульный лист формуляра типографским методом и на цифровой модуль в виде наклейки.
1. Цифровой модуль
1 шт.
2. Преобразователь HM-T
1 шт. 1 шт.
3. Блок питания
4. Формуляр
1 шт.
5. Методика поверки МП 2551-0074-2011 Поверка
1 шт.
осуществляется по методике поверки МП 2551-0074-2011 «Метеостанция HM-30. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 12.10.2011 года. Основные средства поверки:
1. Термометр сопротивления эталонный ЭТС-100, диапазон (минус 196 - 660)°С, пг±0,02°С.
2. Термогигрометр ИВА-6Б, диапазон (0 - 100)%, пг±1%.
3. Барометр образцовый переносной БОП-1М, диапазон (5 - 1100) гПа, пг±0,1 гПа.
приведены в формуляре «Метеостанция HM-30».
Нормативные и технические документы, устанавливающие требования к метеостанции HM-30
1. ГОСТ 8.558-93 ГСИ. «Государственная поверочная схема для средств измерений температуры».
2. ГОСТ 8.547-86 ГСИ «Государственный первичный эталон и государственная поверочная схема для средств измерений относительной влажности газов».
3. ГОСТ 8.223-76 ГСИ «Государственный специальный эталон и государственная пове-
2 2
рочная схема для средств измерений абсолютного давления в диапазоне 2,7 * 10 - 4000 * 10 Па».
4. Техническая документация фирмы «REVUE THOMMEN AG», Швейцария.
| Зарегистрировано поверок | 6 |
| Поверителей | 2 |
| Актуальность данных | 18.11.2024 |
