| Номер в госреестре | 49868-12 |
| Наименование СИ | Манометры цифровые |
| Обозначение типа СИ | Meriam |
| Изготовитель | "Meriam Process Technologies", США |
| Год регистрации | 2012 |
| Срок свидетельства | 03.04.2022 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Манометры цифровые Meriam (далее - манометры) предназначены для измерений абсолютного, отрицательного и положительного избыточного и разности давлений.
Манометры могут применяться в полевых и лабораторных условиях в качестве эталонных средств измерений в государственной и метрологической службе юридических лиц.
Манометры представляют собой портативные цифровые измерительные приборы с расположенными на верхней панели органами управления в виде клавиш, кнопок и переключателей для задания режима измерений или воспроизведений, а также для набора, ввода или вывода значений физических величин.
Принцип действия манометров основан на аналого-цифровом преобразовании (АЦП) электрического сигнала от встроенных измерительных тензорезистивных преобразователей давления и индикации на дисплее измеряемого давления и информации о режиме работы.
Основные узлы манометров: блок питания, микропроцессор, модули АЦП/ЦАП, ЖК-дисплей, клавиатура.
Модели М1-Я, М2-Я, М200Ь8-Я отличаются друг от друга границами диапазонов измерений и погрешностями измерений. Модель MGF16BN отличается типоразмером корпуса и предназначена для эксплуатации в заводских условиях.
Манометры М2-Я, имеют модификации с кодовым обозначением М202-Я, M200-R, M201-R.
Модели манометров идентичны по принципу действия и отличаются друг от друга диапазонами измерений, погрешностью измерений и видом измеряемых давлений. Небольшие отличия есть в габаритных размерах, числе элементов питания.
В манометрах M2-R предусмотрена возможность пересчитывания разности давлений в значения величин, функционально связанных с давлением (например, в расход газа).

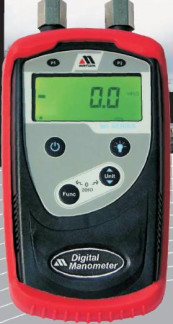

Общий вид приборов приведён на рисунках 1, 2, 3, 4, 5, 6
Рис. 6. Манометры цифровые Meriam MGF16BN-R. Общий вид.
На нижней панели калибраторов находится крышка для доступа к батареям питания.
Все модели калибраторов выполнены в пластиковых корпусах с защитным резиновым кожухом.
Калибраторы имеют встроенное и внешнее программное обеспечение (ПО). Их характеристики приведены в таблице 1.
Встроенное ПО (микропрограмма) - внутренняя программа микропроцессора для обеспечения нормального функционирования прибора, управления интерфейсом и т.д. Оно реализовано аппаратно и является метрологически значимым. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и не может быть изменена пользователем.
Таблица 1 - Характеристики программного обеспечения (ПО)
| Тип прибора | Наименование ПО | Идентификационное наименование ПО | Номер версии (иденти-фика-ционный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| M1-R | Встроенное | Микропрограмма | 1.00 | A0DB | - |
| M200/200LS/ 200DI-R | Встроенное | Микропрограмма | 2.10 | 3F6D | - |
| M202-R | Встроенное | Микропрограмма | 1.10 | 4B60 | - |
| MGF16BN-R | Встроенное | Микропрограмма | - | - | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений - «С» в соответствии с МИ 3286-2010.
Таблица 1 - Метрологические характеристики манометров цифровых M1-R
| Вид давления | Диапазон измерений, кПа | Пределы основной приведенной погрешности измерений, % | |
| М100^ | M101-R | ||
| Разность давлений | От 0 до: 7; 34; 100; 200; 500 | ±0,25 | ±0,1 |
| Избыточное | От 0 до: 35; 100; 200; 350; 700. | ±0,25 | ±0,1 |
| Абсолютное | От 0 до: 100; 200; 350. | ±0,25 | ±0,1 |
| Таблица 2 - Метрологические характеристики манометров циф | ровых M2-R | |
| Вид давления | Диапазон измерений, МПа | Пределы основной приведенной погрешности измерений, % |
| Разность давлений | От 0 до 0,0025. | ±0,05 |
| Разность давлений | От 0 до: 0,007; 0,035; 0,05; 0,1; 0,2; 0,5; 0,7; 2,0; 3,5. | ±0,05; ±0,025 |
| Избыточное | От 0 до: 0,1; 0,2; 0,35; 0,7; 2,0; 3,5; 7,0; 20,0. | ±0,05; ±0,025 |
| Избыточное положительное и отрицательное | От -0,1 до: 0,1; 0,2; 0,35; 0,7; 2,0; 3,5; 7,0; 20,0. | ±0,05; ±0,025 |
| Абсолютное | От 0 до: 0,1; 0,25; 0,7; 7,0. | ±0,05; ±0,025 |
| Абсолютное | От 0 до 0,12 | ±0,02 |
| Абсолютное | От 0 до 0,266 | ±0,015 (от 0 до 50% шкалы) ±0,025 (от 50 до 100% шкалы |
Таблица 3 - Метрологические характеристики манометров цифровых M200LS-R
| Вид давления | Диапазон измерений, МПа | Пределы основной приведенной погрешности измерений, % |
| Разность давлений | От 0 до 0,007. | ±0,02 |
| Разность давлений | От 0 до: 0,05; 0,5. | ±0,01 |
| Избыточное | От 0 до: 0,2; 0,35; 0,7; 2,0; 3,5 | ±0,01 |
| Абсолютное | От 0 до: 0,1; 0,25 | ±0,01 |
| Вид давления | Диапазон измерений, МПа | Пределы основной приведенной погрешности измерений, % |
| Избыточное | От -0,1 до: 0,1; 0,7; 1,4 От 0 до: 0,035; 0,1; 0,4; 0,7; 1,4; 2,0; 3,5; 7,0; 14; 20; 35 | ±0,25; ±0,1 |
Таблица 5 - Технические характеристики манометров цифровых Meriam
| Наименование характеристики | Числовое значение | |||
| М1^ | М2^ | M200LS-R | MGF16N | |
| Диапазон рабочих о/~' температур, С | От минус 10 до плюс 50 | От минус 20 до плюс 50 | От плюс 15 до плюс 30 | От минус 20 до плюс 85 |
| Диапазон температур о/~' хранения, С | От минус 40 до плюс 60 | От минус 40 до плюс 60 | От минус 40 до плюс 60 | От минус 40 до плюс 95 |
| Предельно допустимое давление | 3ЧВПИ для индексов GN, AN и для «+» камеры DN | 2ЧВПИ для индексов GI, CI, AI и для «+» камеры DN и DI | 2ЧВПИ для индексов GI, AI и для «+» камеры DN | 2ЧВПИ кроме: для 20 МПа - 34 МПа, для 34 МПа - 51 МПа |
| Источник питания | 3 элемента типа АА | 4 элемента типа АА | 4 элемента типа АА | 2 элемента типа АА |
| Время непрерывной работы, часов | 300 | 100 | 100 | 2000 |
| Г абаритные размеры, мм, не более | 150x80x25 | 165x90x60 | 165x90x60 | 76x51x89 |
| Масса, кг | 0,35 | 0,4 | 0,4 | 0,255 |
| Исполнение | IP40 | IP40 | IP40 | IP40 |
| Рабочая среда | Для манометров с индексами DN, GN, AN - сухой, не коррозийный газ; Для манометров с индексами DI, GI, CI AI - жидкости и газы, совместимые с нержавеющей сталью 316 | Жидкости и газы, совместимые с нержавеющей сталью 316 | ||
Знак утверждения типа наносится методом трафаретной печати на лицевую панель манометров и типографским способом на титульные листы руководств по эксплуатации.
В комплект поставки манометров входит: цифровой манометр в комплекте с резиновым защитным кожухом (кроме модели MGF16BN-R) и элементами питания типа АА, методика поверки, паспорт, копия свидетельства об утверждении типа СИ, свидетельство о поверке.
осуществляется по документу МП 49868-12 «Манометры цифровые Meriam. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в 2011 г.
Средства поверки: калибратор многофункциональный Fluke 5720А; мультиметр 3458A; манометры избыточного давления грузопоршневые класса точности 0,01 МП-2,5, МП-6, МП-60, МП-600; манометры образцовые абсолютного давления МПА-15; манометры абсолютного давления МАД-3М, МАД-40, МАД-720.
Сведения о методиках (методах) измерений приведены в паспортах.
Нормативные и технические документы, устанавливающие требования к манометрам цифровым Meriam
1. ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4 • 104 Па.
2. ГОСТ 8.017-79 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа.
3. ГОСТ 8.223-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений абсолютного давления в диапазоне от 2,7 102 до 4000 102 Па.
4. Техническая документация фирмы «Meriam Process Technologies», США.
Манометры цифровые Meriam применяются на приборостроительных предприятиях, а также в различных испытательных и метрологических организациях для испытаний и калибровки датчиков давления, в том числе для осуществления производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
