| Номер в госреестре | 49869-12 |
| Наименование СИ | Комплексы метеорологические специальные |
| Обозначение типа СИ | МКС-Д1 |
| Изготовитель | ЗАО "Ланит", г. Москва |
| Год регистрации | 2012 |
| Срок свидетельства | 10.04.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы метеорологические специальные МКС-Д1 (далее комплексы МКС-Д1) - предназначены для автоматических измерений метеорологических параметров: температуры воздуха, относительной влажности воздуха, скорости и направления воздушного потока, атмосферного давления, температуры поверхности дорожного полотна, температуры грунта дорожного полотна, толщины слоя воды, снега, льда на дорожном полотне.
Принцип действия комплексов МКС-Д1 основан на дистанционном измерении первичными измерительными преобразователями метеорологических параметров. Преобразованные метеорологические параметры поступают во вторичные преобразователи измерительные для обработки, регистрации, архивации и формирования прогноза для оценки безопасного движения автотранспорта на дорогах.

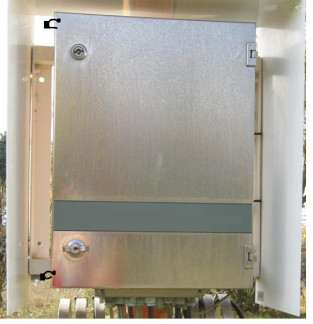

Комплексы МКС-Д1 состоят из первичных измерительных преобразователей метеорологических параметров, вторичных преобразователей измерительных (контроллеров), линий связи и дополнительного оборудования. Общий вид комплексов МКС-Д1 представлен на рис.1.
Конструктивно комплексы МКС-Д1 построены по модульному принципу.
Модуль измерительный состоит из первичных измерительных преобразователей метеорологических параметров (таблица 2) и вспомогательного оборудования, размещенных как вдоль автомобильного дорожного полотна, так и на самом дорожном полотне.
Модуль преобразователей измерительных (бокс) состоит из вторичных преобразователей измерительных (контроллеров) , линий связи, специального программного обеспечения (СПО МКС) и вспомогательного оборудования, размещаемого в боксе совместно с модулем измерительным. Модуль преобразователей измерительных может быть подключен к ПЭВМ.
Комплексы МКС-Д1 работают непрерывно (круглосуточно), сообщения о проведенных измерениях передаются через определенные временные интервалы или по запросу. Для обмена информацией комплексы МКС-Д1 имеют последовательные интерфейсы RS-232, RS-485. Комплексы МКС-Д1 при использовании модемов могут быть удалены от обслуживающего терминала или ПК на расстояние до 10 км.
Пломбирование первичных измерительных преобразователей производиться на заводе-изготовителе.
Пломбирование модуля преобразователей измерительных (контроллеров) производится при установке комплекса МКС-Д1.
Комплексы метеорологические МКС-Д1 имеют встроенное программное обеспечение. Программное обеспечение обеспечивает управление работой комплексов МКС-Д1, сбор, обработку, отображение, анализ результатов измерений, проверку состояния комплексов МКС-Д1, архивирование, регистрацию и передачу результатов (получение данных на ПК возможно с помощью коммерческой программы «HyperTerminal»).
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентиф икаци-онный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| «СПО МКС» | mks.hex | 2.2.1 | E0F9CDEA | CRC32 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Влияние ПО «СПО МКС» учтено при нормировании метрологических характеристик.
Состав первичных измерительных преобразователей в комплексах МКС-Д1.
Таблица 2
| Каналы измерений | Первичные измерительные преобразователи |
| Измерения влажности и температуры воздуха | HMP155 |
| Измерения атмосферного давления | РТВ330 |
| BARO-1 | |
| Измерения скорости и направления воздушного потока | RM Young 05103 |
| Измерения скорости воздушного потока | WAA151/252 |
| Измерения направления воздушного потока | WAV151/252 |
| Измерения параметров дорожного покрытия | DSC111 |
| Измерения температуры дорожного покрытия | DST111/DST111R |
| Измерения температуры поверхности и грунта дорожного покрытия | DRS50/50B, DRS511/DRS511B |
| Преобразователи измерительные | |
| Измерений и преобразований сигналов | QML201 |
| Campbell CR1000 | |
Таблица 3
| Наименование характеристики | Значения характеристики |
| Диапазон измерений температуры воздуха,°C | минус 69 - 60 |
| Пределы допускаемой абсолютной погрешности измерений температуры воздуха,°С : Для аналогового выхода (напряжение): при температурах (минус 69-20)°С при температурах (>20-60)°С Для резистивного Pt100: RS485 выход: при температурах (минус 69-20)°С при температурах (>20-60)°С | ±(0,226-0,0028 t) ±(0,055+0,0057 t) ±(0,1+0,00167 t) ±(0,176-0,0028 t) ±(0,07+0,0025 t) где t - температура окружающей среды |
| Диапазон измерений относительной влажности воз-духа,% | 0,8 - 100 |
| Пределы допускаемой основной абсолютной погрешности измерений относительной влажности воздуха,% | ±1 в диапазоне (0,8-90) ±1,7 в диапазоне (более 90-100) |
| Пределы допускаемой дополнительной погрешности измерений относительной влажности воздуха (по температуре),% : при температурах (минус 69-20)°С при температурах (>20-40)°С при температурах (>40-60)°С | ±(1,4+0,032 rh) ±(1,0+0,008 rh) ±(1,2+0,012 rh) где rh - измеренное значение |
| Диапазон измерений атмосферного давления, гПа: для барометров цифровых PTB330 для преобразователей давления Baro-1 | 600 - 1100 500 - 1100 |
| Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа: для барометров цифровых PTB330 для преобразователей давления Baro-1 | ±0,3 ±0,25 |
| Диапазон измерений скорости воздушного потока первичных преобразователей параметров воздушного потока RM Young 051030, м/с | 0,5 - 60 |
| Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, (м/с) в диапазоне (0,5-30) м/с | ±0,3 |
| Пределы допускаемой относительной погрешности измерений скорости воздушного потока, (%) в диапазоне (>30-60) м/с | ±1 |
| Диапазон измерений направления воздушного потока, градус | 0 - 360 |
| Пределы допускаемой абсолютной погрешности измерений направления воздушного потока, градус | ±3 |
| Диапазон измерений скорости воздушного потока первичных преобразователей параметров ветра WAA151/252, м/с | 0,5 - 60 |
| Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с | ±(0,4+0,035V), где V-измеренная скорость воздушного потока |
| Диапазон измерений толщины слоя, мм: | |
| -воды; | 0 - 10 |
| -снега; | 0 - 20 |
| -льда | 0 - 10 |
| Пределы допускаемой абсолютной погрешности из- | |
| мерений толщины слоя, мм: | |
| -воды; | ±0,5 |
| -снега; | ±0,5 |
| -льда | ±0,5 |
| Диапазон измерений температуры поверхности до | |
| рожного полотна и грунта,°C | минус 40-60 |
| Пределы допускаемой абсолютной погрешности из | |
| мерений температуры поверхности и грунта дорож | ±0,9 |
| ного полотна, °C | |
| Электрическое питание от сети переменного тока: -напряжение, В | 220+22-33 |
| -частота, Гц | 50±1 |
| Максимальная потребляемая мощность, Вт | 1000 |
| Средняя наработка на отказ, ч | 8000 |
| Срок службы, лет | 10 |
| У словия эксплуатации комплексов | |
| -температура окружающего воздуха, °С | минус 40-50 |
| -относительная влажность воздуха при 25°С,% | 0-100 |
| -атмосферное давление, гПа | 600-1100 |
| -скорость воздушного потока, м/с | до 60 |
Г абаритные размеры и масса
Таблица 4
| Г абаритные размеры, масса | длина, мм | ширина, мм | высота, мм | диаметр, мм | масса, кг |
| Измерители влажности и температуры HMP155 | — | — | 235 | 24 | 0,18 |
| Барометры цифровые PTB330 | 183 | 116 | 71 | — | 1,50 |
| Преобразователи давления BARO-1 | 82 | 25 | 14 | — | 0,90 |
| Первичные преобразователи параметров воздушного потока RM Young 051030 | 570 | — | — | 51 | 2,00 |
| Первичные преобразователи параметров ветра WAA151/252 | — | — | 240/260 | 90/90 | 0,57/0,80 |
| Первичные преобразователи параметров ветра WAV151/252 | — | — | 300/355 | 90/90 | 0,66/0,85 |
| Преобразователи параметров дорожного покрытия дистанционные DSC111 | 460 | 210 | 140 | — | 3,40 |
| Измерители температуры дорожного покрытия дистанционные DST111/DST111R | 320 | 100 | 130 | — | 1,60 |
Продолжение таблицы 4
| Датчики температуры поверхности и грунта дорожного полотна: -DRS50/50B, -DRS511/DRS511B | 30/30 30/30 | 84/84 84/84 | 75/50 75/50 | — | 0,20 0,20 |
| Преобразователи измерительные QML201 | 202 | 95 | 60 | — | 0,44 |
| Преобразователи измерительные Campbell CR1000 | 22 | — | — | 180 | 1,00 |
| Общая масса МКС-Д1, кг | — | — | — | — | 167,00 |
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским методом и на корпус модуля преобразователей измерительных (бокс) комплексов МКС-Д1 способом гравировки.
1. Модуль преобразователей измерительных (бокс)
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1/1 шт.
1 шт.
1 шт.
1 шт. 1/1 шт. 1 шт.
1 шт.
1 шт.
2. Специальное программное обеспечение «СПО МКС»
3. Измерители влажности и температуры HMP155
4. Барометры цифровые PTB330
5. Преобразователи давления BARO-1
6. Первичные преобразователи параметров воздушного потока RM Young 051030
7. Первичные преобразователи параметров воздушного потока WAA151/252, WAV151/252
8. Преобразователи параметров дорожного покрытия дистанционные,
DSC111
9. Датчики температуры поверхности и грунта дорожного полотна,
DRS50/50B, DRS511/DRS511B
10. Измерители температуры дорожного покрытия дистанционные DST111/DST111R
11. Преобразователи измерительные QML201/ Campbell CR1000
12. Руководство по эксплуатации РЭ ЯКИН.665600.193РЭ
13. Формуляр, ФО
14. Методика поверки МП 2551-0068-2011 Поверка
осуществляется по методике поверки МП 2551-0068-2011 «Комплексы метеорологические специальные МКС-Д1», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 12.12.2011 года. Перечень эталонов, необходимых для поверки:
1. Термометр эталонный ЭТС-100, диапазон (минус 196-666)°С, пг±0,02°С.
2. Калибратор влажности HMK15, диапазон 11%, 33%, 75%, 97%, пг±1,3%, пг±1,2%, пг±1,5%, пг±2,0%
3. Барометр образцовый переносной БОП-1М, диапазон (5-1100) гПа, пг±0,1 гПа.
4. Штангенциркуль ЩЦ1 -400-0,1, ГОСТ 166-89, диапазон (0 - 75) мм, пг±0,05 мм.
5. Государственный специальный эталон единицы скорости воздушного потока ГЭТ 15085 , диапазон (0,1 - 100)м/с, диаметр рабочего участка 700 мм, относительное СКО в диапазоне (0,1
- 10) м/с, пг±3 10-3м/с, в диапазоне (>10 - 100) м/с, пг±210-3м/с.
6. Угломер с нониусом, тип 2, ГОСТ 5378-88, диапазон (0-360) градусов, пг±0,5 градуса.
7. Имитирующее устройство «Имитатор электромеханический скорости ветра» из комплекта СПК-4, диапазон (15-3750) об/мин, пг ±0,3%.
8. Тахометр электронный TAC100, диапазон (15-30000) об/мин, пг ±0,5%.
9. Гири класса точности М1, диапазон (1 - 100) г, кт М1.
10. Рулетка РК2-30, диапазон (0-1000) мм, кт.2.
приведены в руководстве по эксплуатации РЭ «Комплексы метеорологические специальные МКС-
Д1»
Нормативные и технические документы, устанавливающие требования к комплексам метеорологическим специальным МКС-Д1:
1. ГОСТ Р 8.596-2002 ГСИ «Метрологическое обеспечение измерительных систем».
2. ГОСТ 8.542-86 ГСИ «Государственный специальный эталон и государственная поверочная схема для средств измерений скорости воздушного потока».
3. ГОСТ 8.558-93 ГСИ. «Государственная поверочная схема для средств измерений температуры».
4. ГОСТ 8.547-86 ГСИ «Государственный первичный эталон и государственная поверочная схема для средств измерений относительной влажности газов».
5. ГОСТ 8.223-76 ГСИ «Государственный специальный эталон и государственная пове-
2 2
рочная схема для средств измерений абсолютного давления в диапазоне 2,7 * 10 - 4000 * 10 Па».
6. МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 110-6 .50 м и длин волн в диапазоне 0,2 ... 50мкм»;
7. ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
10. Технические условия ТУ 4313-001-05450759-2011.
осуществление деятельности в области гидрометеорологии.
