Номер в госреестре	49871-12
Наименование СИ	Измерители мощности СВЧ с блоками измерительными 4531, 4532, 4541, 4542, 4241, 4242, 4500B и преобразователями измерительными 51200, 51015 (5E), 51033 (6E), 51077A, 57006, 57540, 59340, 51100 (9E), 57518, 59318, 51071A, 51072A, 51075A, 51079A, 51013 (4E),
Изготовитель	"Boonton Electronics", США
Год регистрации	2012
Срок свидетельства	20.04.2027
МПИ (интервал между поверками)	1 год
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

Измерители мощности СВЧ с блоками измерительными 4531, 4532, 4541, 4542, 4241, 4242, 4500B и преобразователями измерительными 51200, 51015 (5E), 51033 (6E), 51077A, 57540, 51100 (9E), 51071A, 51072A, 51075A, 51079A, 51013 (4E), 51011 (4B), 51011 (EMC) (далее - измерители мощности) предназначены для измерений средней мощности синусоидальных СВЧ колебаний. Совместно с преобразователями измерительными 57006, 57518, 59318, 59340 измерители мощности предназначены для измерения пиковой и средней мощности импульсно-модулированных СВЧ колебаний. Применяются при контроле параметров, настройке и ремонте СВЧ аппаратуры.

Описание

Измеритель мощности состоит из блока измерительного и преобразователей измерительных.

Конструктивно блоки измерительные выполнены в металлическом корпусе с жидкокристаллическим индикатором, коаксиальным разъемом типа N (розетка) и разъемами для подключения преобразователей на лицевой панели.

Блок измерительный содержит встроенный калибратор мощности, используемый при подготовке к проведению измерений.

Конструктивно преобразователи измерительные состоят из пластмассового корпуса с СВЧ разъемом и разъемом для подключения соединительного кабеля. Внутри корпуса расположены СВЧ нагрузка - термопара или диод в зависимости от модели.

Принцип действия измерителей мощности основан на преобразовании энергии СВЧ в напряжение, пропорциональное рассеиваемой мощности, усилении напряжения сигнала, преобразовании его в цифровую форму и отображении на цифровом табло (индикаторе) в линейном и (или) логарифмическом масштабах.

При проведении измерений полученные результаты корректируются с помощью калибровочных коэффициентов. Имеется возможность ввода калибровочных коэффициентов для измерительных преобразователей при каждом измерении.

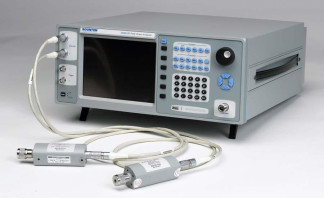

Внешний вид блоков измерительных приведен на рисунках 1.4.

Места пломбировки блоков измерительных от несанкционированного доступа приведены на рисунках 5 и 6.

Внешний вид и места пломбировки от несанкционированного доступа преобразователей измерительных приведены на рисунке 7.

Технические характеристики

Метрологические и технические характеристики измерителей мощности приведены в таблице 1.

Таблица 1

Наименование параметра или характеристики	Значение характеристики
1	2
Диапазон рабочих частот преобразователей
измерительных средней мощности, ГГц
51100 (9E)	от 0,02 до 18
51200	от 0,02 до 18
51011-4B	от 0,02 до 12,4
51011-EMC	от 0,02 до 8
51013-4E	от 0,02 до 18
51015-5E	от 0,02 до 18
51033-6E	от 0,02 до 18
51071A1	от 0,02 до 26,5
51075A	от 0,02 до 18
51077А	от 0,02 до 18
51072А**	от 0,03 до 40
51079А	от 0,02 до 18
Диапазон рабочих частот преобразователей
измерительных пиковой мощности, ГГц
57006	от 0,5 до 6
при работе в режиме «high bandwidth»	от 0,05 до 6
при работе в режиме «low bandwidth»
57518
при работе в режиме «high bandwidth»	от 0,1 до 18
при работе в режиме «low bandwidth»	от 0,05 до 18
59318
при работе в режиме «high bandwidth»	от 0,5 до 18
при работе в режиме «low bandwidth»	от 0,05 до 18
59340**
при работе в режиме «high bandwidth»	от 0,5 до 40
при работе в режиме «low bandwidth»	от 0,05 до 40
57540**
при работе в режиме «high bandwidth»	от 0,1 до 40
при работе в режиме «low bandwidth»	от 0,05 до 40
Диапазон рабочих мощностей преобразователей
измерительных средней мощности, дБмВт
51100 (9E)	от - 20 до 20
51200	от 0 до 37
51011-4B	от - 60 до 20
51011-EMC	от - 60 до 20
51013-4E	от - 60 до 20
51015-5E	от - 50 до 30
51033-6E	от -40 до 33
51071A	от - 70 до 20
51075A	от - 70 до 20
51077А	от -60 до 30
51072А	от - 70 до 20
51079А	от - 50 до 40

1	2
Диапазон рабочих мощностей преобразователей
измерительных пиковой мощности, дБмВт
57006
при работе в режиме «peak»	от -50 до 20
при работе в режиме «CW»	от -60 до 20
57518
при работе в режиме «peak»	от -40 до 20
при работе в режиме «CW»	от -50 до 20
59318
при работе в режиме «peak»	от -24 до 20
при работе в режиме «CW»	от -34 до 20
59340
при работе в режиме «peak»	от -24 до 20
при работе в режиме «CW»	от -34 до 20
57540
при работе в режиме «high bandwidth»	от -40 до 20
при работе в режиме «low bandwidth»	от -50 до 20
Тип коаксиального соединителя по документации
фирмы изготовителя
51100 (9E)	N
51200	N
51011-4B	N
51011-EMC	N
51013-4E	N
51015-5E	N
51033-6E	N
51071A	2,92 mm
51075A	N
51077А	N
57006	N
57518	N
59318	N
59340	2,92 mm
51072А	2,92 mm
51079А	N
57540	2,92 mm
КСВН входа в диапазоне частот, не более:
51200
от 0,02 до 2,0 ГГц	1,10
от 2,0 до 12,4 ГГц	1,18
от 12,4 до 18,0 ГГц	1,28
51100 (9E)
от 0,02 до 0,03 ГГц	1,25
от 0,03 до 16,0 ГГц	1,18
от 16,0 до 18,0 ГГц	1,28
51011 (4B)
от 0,02 до 2,0 ГГц	1,12
от 2,0 до 4,0 ГГц	1,20
от 4,0 до 11,0 ГГц	1,40
от 11,0 до 18,0 ГГц	1,60

1	2
51011 (EMC)
от 0,02 до 2,0 ГГц	1,12
от 2,0 до 4,0 ГГц	1,20
от 4,0 до 8,0 ГГц	1,40
51013 (4E)
от 0,02 до 4,0 ГГц	1,30
от 4,0 до 10,0 ГГц	1,50
от 10,0 до 18,0 ГГц	1,70
51015 (5E)
от 0,02 до 1,0 ГГц	1,07
от 1,0 до 2,0 ГГц	1,10
от 2,0 до 4,0 ГГц	1,12
от 4,0 до 12,4 ГГц	1,18
от 12,4 до 18,0 ГГц	1,28
51033 (6E)
от 0,02 до 1,0 ГГц	1,07
от 1,0 до 2,0 ГГц	1,10
от 2,0 до 4,0 ГГц	1,12
от 4,0 до 12,4 ГГц	1,18
от 12,4 до 18,0 ГГц	1,28
51071A
от 0,02 до 2,0 ГГц	1,15
от 2,0 до 4,0 ГГц	1,20
от 4,0 до 18,0 ГГц	1,45
от 18,0 до 26,5 ГГц	1,50
51075A
от 0,02 до 2,0 ГГц	1,15
от 2,0 до 4,0 ГГц	1,20
от 4,0 до 18,0 ГГц	1,40
51077А
от 0,02 до 4,0 ГГц	1,15
от 4,0 до 8,0 ГГц	1,20
от 8,0 до 12,0 ГГц	1,25
от 12,0 до 18,0 ГГц	1,35
57006	1,25
57518
от 0,02 до 2,0 ГГц	1,15
от 2,0 до 6,0 ГГц	1,20
от 6,0 до 16,0 ГГц	1,28
от 16,0 до 18,0 ГГц	1,34
59318
от 0,5 до 2,0 ГГц	1,15
от 2,0 до 16,0 ГГц	1,28
от 16,0 до 18,0 ГГц	1,34
59340
от 0,5 до 4,0 ГГц	1,25
от 4,0 до 38,0 ГГц	1,65
от 38,0 до 40,0 ГГц	2,00

1	2
51072А
от 0,03 до 4,0 ГГц	1,25
от 4,0 до 38,0 ГГц	1,65
от 38,0 до 40,0 ГГц	2,00
51079А
от 0,02 до 8,0 ГГц	1,20
от 8,0 до 12,0 ГГц	1,25
от 12,0 до 18,0 ГГц	1,35
57540
от 0,05 до 4,0 ГГц	1,25
от 4,0 до 38,0 ГГц	1,65
от 38,0 до 40,0 ГГц	2,00
Уровень собственных шумов (N), не более, Вт:
51100 (9E)	± 200-10-9
51200	± 2010-6
51011-4B	± 130-10-12
51011-EMC	± 130-10-12
51013-4E	± 130-10-12
51015-5E	± 1,3-10-9
51033-6E	± 13-10-9
51071A	± 60-10-12
51075A	± 60-10-12
51077А	± 600 10-12
57006	± 10-10-9
57518	± 5010-9
59318	± 4-10-6
59340	± 4 -10-6
51072А	± 60-10-12
51079А	± 6-10-9
57540	± 5010-9
Время нарастания переходной характеристики при работе в режиме «high bandwidth», не более, нс 57006	30
57518	1000
59318	30
59340	30
57540	100
Пределы допускаемой относительной погрешности измерений
мощности, % (где Pk- измеренное значение мощности, Вт)
51100 (9E)	± [6+ ((N/Pk) -100)]
51200	± [6+ ((N/Pk) -100)]
51011-4B	± [15+ ((N/Pk) -100)]
51011-EMC	± [6+ ((N/Pk) -100)]
51013-4B	± [20+ ((N/Pk) -100)]
51015-5E	± [6+ ((N/Pk) -100)]
51033-6E	± [6+ ((N/Pk) -100)]
51071A	± [10+ ((N/ Pk) -100)]
51075A

1	2
в диапазоне мощностей от - 70 до 17 дБмВт	± [6+ ((N/ Pk) -100)]
в диапазоне мощностей от 17 до 20 дБмВт	± [8,2+ ((N/ Pk) -100)]
51077А
в диапазоне мощностей от - 60 до 20 дБмВт	± [6+ ((N/ Pk) -100)]
в диапазоне мощностей от 20 до 30 дБмВт	± [8+ ((N/ Pk) -100)]
51072А
в диапазоне частот от 0,01 до 18,0 ГГц	± [9+ ((N/ Pk) -100)]
в диапазоне частот от 18,0 до 26,5 ГГц	± [15+ ((N/ Pk) -100)]
в диапазоне частот от 26,5 до 40,0 ГГц	± [25+ ((N/ Pk) -100)]
51079А	± [6+ ((N/ Pk) -100)]
Пределы допускаемой относительной погрешности измерений
пиковой мощности, %:
57006	± [7+ ((N/ Pk) -100)]
57518	± [8+ ((N/ Pk) -100)]
59318	± [7+ ((N/ Pk) -100)]
59340
в диапазоне частот от 0,01 до 18,0 ГГц	± [9+ ((N/ Pk) -100)]
в диапазоне частот от 18,0 до 26,5 ГГц	± [15+ ((N/ Pk) -100)]
в диапазоне частот от 26,5 до 40,0 ГГц	± [25+ ((N/ Pk) -100)]
57540
в диапазоне частот от 0,05 до 4,0 ГГц	± [6+ ((N/ Pk) -100)]
в диапазоне частот от 4,0 до 40,0 ГГц	± [25+ ((N/ Pk) -100)]
Масса преобразователей измерительных, кг, не более
51100 (9E)	0,3
51200	0,4
51011-4B	0,3
51011-EMC	0,3
51013-4E	0,3
51015-5E	0,4
51033-6E	0,4
51071A	0,3
51075A	0,3
51077А	0,4
57006	0,3
57518	0,3
59318	0,3
59340	0,3
51072А	0,3
51079А	0,4
57540	0,3
Масса блоков измерительных, кг, не более
4531	4,1
4532	4,1
4541	4,1
4542	4,1
4241	4,1
4242	4,1
4500B	10

1	2
Габаритные размеры преобразователей измерительных, мм, не более: длина * ширина * высота
51100 (9E)	95 * 40 * 40
51200	165 * 40 * 40
51071A	95 * 40 * 40
51075A	95 * 40 * 40
51077А	125 * 40 * 40
57006	150 * 40 * 30
57518	145 * 40 * 40
59318	145 * 40 * 40
59340	140 * 40 * 40
51072А	95 * 40 * 40
51079А	140 * 40 * 40
57540	95 * 40 * 40
длина * диаметр
51011-4B	95 * 20
51011-EMC	95 * 20
51013-4E	95 * 20
51015-5E	120 * 20
51033-6E	135 * 20
Г абаритные размеры блоков измерительных (длина * ширина * высота), мм, не более
4531	340210105
4532	340210105
4541	340210105
4542	340210105
4241	340210105
4242	340210105
4500B	700450150
Рабочие условия эксплуатации: 0/'~' температура окружающего воздуха, С
	от 15 до 25
относительная влажность воздуха, %	65 ± 15

* - При комплектации переходами коаксиально - волноводными 11*5,5 мм - 2,92 (розетка); 7,2*3,4 мм - 2,92 (розетка); 11*5,5 мм - 2,92 (вилка); 7,2*3,4 мм - 2,92 (вилка) с КСВН входа-выхода не более 1,2.

** - При комплектации переходами коаксиально - волноводными 11*5,5 мм - 2,92 (розетка); 7,2*3,4 мм - 2,92 (розетка); 11*5,5 мм - 2,92 (вилка); 7,2*3,4 мм - 2,92 (вилка); 5,2*2,6 мм - 2,92 (розетка); 5,2*2,6 мм - 2,92 (розетка); 5,2*2,6 мм - 2,92 (вилка) с КСВН входа-выхода не более 1,2.

Совместимость блоков измерительных и преобразователей измерительных измерителей мощности СВЧ представлена в таблице 2.

Таблица 2

Тип блока измерительного	Тип преобразователя измерительного
4241, 4242	51100 (9E)
	51200
	51011 (4B)
	51011(EMC)

Тип блока измерительного	Тип преобразователя измерительного
	51013(4E)
	51015(5E)
	51033(6E)
	51071A
	51075A
	51077A
	51072A
	51079A
4531, 4532, 4541, 4542	51100 (9E)
	51200
	51011 (4B)
	51011(EMC)
	51013(4E)
	51015(5E)
	51033(6e)
	51071A
	51075A
	51077A
	57518
	57540
4500B	57006
	57518
	59318
	59340
	57540

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации и на лицевую панель блоков измерительных измерителей мощности методом наклейки.

Комплектность

Комплект поставки указан в таблице 3. Таблица 3

№ п/п	Наименование	Количество	Примечание
1	Блок измерительный		определяется заказчиком
2	Преобразователь измерительный		определяется заказчиком
3	Кабель соединительный		определяется заказчиком
4	Шнур питания		по 1 шт. для каждого измерительного блока
5	Руководство по эксплуатации	1 шт.
6	Методика поверки	1 шт.

Поверка

Осуществляется по документу МП 49871-12 «Инструкция. Измерители мощности с блоками измерительными 4531, 4532, 4541, 4542, 4241, 4242, 4500B и преобразователями измерительными 51200, 51015 (5E), 51033 (6E), 51077A, 57006, 57540, 59340, 51100 (9E), 57518, 59318, 51071A, 51072A, 51075A, 51079A, 51013 (4E), 51011 (4B), 51011 (EMC). Методика поверки», утвержденному руководителем ФБУ «ГНМЦ Минобороны России» 03.10.2011 г.

Основные средства поверки:

- комплект для измерений соединителей коаксиальных КИСК-7 (рег. № 9864-85): пределы допускаемой абсолютной погрешности калибров-пробок ± 0,008 мм, пределы допускаемой абсолютной погрешности индикаторов часового типа ± 0,02 мм, пределы допускаемой абсолютной погрешности устройств измерения несоосности ± 0,03 мм);

- комплект для измерений соединителей коаксиальных КИСК-3,5 (рег. № 9865-85): пределы допускаемой абсолютной погрешности калибров-пробок ± 0,008 мм, пределы допускаемой абсолютной погрешности индикаторов часового типа ± 0,02 мм, пределы допускаемой абсолютной погрешности устройств измерения несоосности ± 0,03 мм);

- анализатор цепей векторный Agilent N5244A с комплектом калибровочных наборов 85054В и 85052В (рег. № 47642-11): диапазон рабочих частот от 0,01 до 26,5 ГГц, пределы допускаемой относительной погрешности измерений КСВН, не более ± 3K %, где К -измеряемое значение КСВН;

- генератор Agilent E8257D с опциями 550, UNW, 1EU (рег. № 36797-08): диапазон частот от 0,01 до 50 ГГц (опция 550), выходная мощность не менее 100 мВт (опция 1EU), время нарастания фронта на частоте 500 МГц в режиме модуляции короткими импульсами (опция UNW), 10 нс;

- аттенюатор коаксиальный ступенчатый 8495B (рег. № 46184-10): диапазон частот от 100 кГц до 18 ГГц, диапазон ослабления от 0 до 70 дБ;

- генератор сигналов высокочастотный РГ4-03, диапазон частот от 0,05 до 1100 МГц, выходная мощность не менее 2 Вт;

- милливольтметр высокочастотный URV5 с преобразователем измерительным URV5-Z2 (рег. № 24002-02): диапазон частот от 9 кГц до 2 ГГц, диапазон измеряемых значений напряжений от 2-10-4 до 10 В, пределы допускаемой относительной погрешности измерений напряжений ± 0,3 %;

- ваттметр проходной образцовый ВПО-1 (рег. № 11336-88): диапазон частот от 0,15 до

4 2

1 ГГц, диапазон измерений мощности от 10 до 10 Вт, пределы допускаемой относительной погрешности измерений мощности ± 1,6 %;

- ваттметр проходной образцовый ВПО-2 (рег. № 11337-88): диапазон частот от 1 до

3 ГГц, диапазон измерений мощности от 10-4 до 10-2 Вт, пределы допускаемой относительной погрешности измерений мощности ± 1,6 %;

- ваттметр проходной образцовый ВПО-3 (рег. № 11338-88): диапазон частот от 3 до

-4 -2

5,5 ГГц, диапазон измерений мощности от 10 до 10 Вт, пределы допускаемой относительной погрешности измерений мощности ± 1,6 %;

- ваттметр проходной образцовый ВПО-4 (рег. № 11339-88): диапазон частот от 5,5 до

-4 -2

10 ГГц, диапазон измерений мощности от 10 до 10 Вт, пределы допускаемой относительной погрешности измерений мощности ± 1,6 %;

- ваттметр образцовый проходной падающей мощности М1-8Б (рег. № 12350-90): диапазон частот от 8,24 до 12 ГГц, диапазон измерений мощности от 10-4 до 10-1 Вт, пределы допускаемой относительной погрешности измерений мощности ± 1,6 %;

- ваттметр образцовый проходной падающей мощности М1-9Б (рег. № 12350-90): диапазон частот от 12,05 до 16,7 ГГц, диапазон измерений мощности от 10-4 до 10-1 Вт, пределы допускаемой относительной погрешности измерений мощности ± 1,6 %;

- ваттметр образцовый проходной падающей мощности М1-10Б (рег. № 12350-90): диапазон частот от 16,7 до 25,86 ГГц, пределы допускаемой относительной погрешности измерений мощности ± 1,6 %;

- ваттметр образцовый проходной падающей мощности М1-11Б (рег. № 12350-90): диапазон частот от 25,86 до 37,5 ГГц, пределы допускаемой относительной погрешности измерений мощности ± 1,6 %;

- прибор для поверки ваттметров М1-25/1 (рег. № 8941-82): диапазон частот от 37,5 до 53,57 ГГц, пределы допускаемой относительной погрешности измерений мощности ± 2 %.

Сведения о методах измерений

Измерители мощности СВЧ с блоками измерительными 4531, 4532, 4541, 4542, 4241, 4242, 4500B и преобразователями измерительными 51200, 51015 (5E), 51033 (6E), 51077A, 57006, 57540, 59340, 51100 (9E), 57518, 59318, 51071A, 51072A, 51075A, 51079A, 51013 (4E), 51011 (4B), 51011 (EMC). Руководство по эксплуатации.

Нормативные и технические документы, устанавливающие требования к измерителям мощности

ГОСТ 13317-89. Элементы соединения СВЧ трактов электронных измерительных приборов. Присоединительные размеры.

ГОСТ 13605-91. Ваттметры СВЧ. Основные технические требования и методы испытаний.

ГОСТ 8.569-2000. Ваттметры СВЧ малой мощности диапазона частот 0,02-178,6 ГГц. Методы поверки и калибровки.

Зарегистрировано поверок	284
Поверителей	16
Актуальность данных	22.11.2024

Государственный реестр средств измерений
