| Номер в госреестре | 49879-12 |
| Наименование СИ | Расходомеры-счетчики электромагнитные |
| Обозначение типа СИ | Mag |
| Изготовитель | "Arkon Flow Systems, s.r.o.", Чехия |
| Год регистрации | 2012 |
| Срок свидетельства | 10.03.2027 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры-счетчики электромагнитные Mag предназначены для измерений расхода и объема различных электропроводных жидкостей с удельной электрической проводимостью от 5 до 20 мкСм/см.
Принцип действия расходомеров-счетчиков электромагнитных Mag (далее - расходомеров) основан на использовании закона электромагнитной индукции Фарадея. В проводнике, движущемся в электромагнитном поле, индуцируется напряжение, значение которого пропорционально скорости его движения. В качестве проводника выступает электропроводящая жидкость - вода. Электромагнитные катушки внутри первичного преобразователя создают магнитное поле, а электроды на его поверхности воспринимают разность потенциалов, возникающую при движении воды в электромагнитном поле. Расход жидкости определяется с учетом внутреннего диаметра трубопровода. Расходомеры состоят из первичных преобразователей и преобразователей сигналов. Первичные преобразователи представляют собой втулку, выполненную из немагнитного материала, с внешней стороны которой располагаются электромагнитные катушки, закрытые кожухом. Внутренняя сторона втулки покрыта изоляционным материалом и имеет 2 встроенных электрода для снятия ЭДС, пропорциональной скорости (расходу) потока жидкости. Торцы втулки имеют присоединительные фланцы или трубу для установки расходомера-счетчика на трубопровод. Первичные преобразователи отличаются друг от друга способом монтажа (резьбовой или фланцевый), материалом электродов, материалом внутренней футеровки
Преобразователи сигналов изготавливаются в двух исполнениях: для компактного монтажа непосредственно на первичном преобразователе и для раздельного монтажа на стене или на стойке. В программируемую память преобразователя сигналов заносятся установочные параметры: диаметр, калибровочная характеристика и другая служебная информация, необходимая для работы расходомера. Преобразователь сигналов осуществляет постоянную самодиагностику и выдает информацию о нештатных ситуациях.

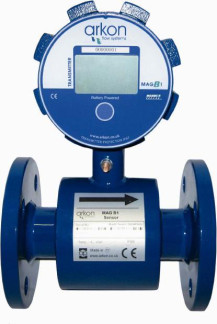

Расходомеры выпускаются моделей MagX2, MagBl, MagSl, MagAgri.
Модели расходомеров отличаются друг от друга наличием дисплея, напряжением питания и видом выходного сигнала.
Связь с внешним компьютером осуществляется по одному из следующих протоколов HART, Profibus DP и PA , Modbus RTU/RS485, TCP/IP, USB.
На жидкокристаллическом дисплее во время проведения измерений отображаются следующие значения измеряемых величин:
- текущий расход;
- суммарный объем;
- дата, время.
При установке расходомера на трубопроводе необходимо соблюдать длины прямых участков 5Ду до расходомера и 3Ду после расходомера.
Расходомеры имеют встроенное программное обеспечение (ПО) “Arkon Firmware” Программное обеспечение предназначено для:
1) считывания результатов измерений, сохраненных в памяти расходомеров;
2) доступа к меню настройки расходомеров;
3) чтения сервисных сообщений (ошибки и т.п.)
Идентификационные данные программного обеспечения приведены в таблице 1. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений по МИ 3286-2010 - С
| Таблица 1 | ||||
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Arkon Firmware | Arkon Firmware | 21.14 | 1DBF0F94 | CRC32 |
Нормирование метрологических характеристик проведено с учетом того, что программное обеспечение является неотъемлемой частью расходомеров.
Таблица 2_
| Наименование параметра | Значение параметра |
| Диаметр условного прохода Ду, мм | от 10 до 400 |
| Диапазон измерений расхода жидкости, м3/ч (в зависимости от Ду и модели) | от 0,08 до 4500 |
| Пределы допускаемой относительной погрешности измерений расхода и объема жидкости | ± 0,5 для 0,5 < V < 10 ± 1 для 0,3 < V < 0,5 где V-значение скорости жидкости, м/с |
| Наименование параметра | Значение параметра |
| Диапазон температур окружающей среды, °С | от минус 20 до плюс 70 |
| Диапазон температур рабочей среды, °С | от плюс 5 до плюс 70 (уплотнения из жесткой резины) от плюс 5 до плюс 130 (уплотнения из фторопласта) |
| Наибольшее рабочее давление, МПа | 4 |
| Выходные сигналы: | |
| аналоговый: | |
| - выходной ток, | 0-20; 4-20 |
| - напряжение, | 0- 1 0 |
| - постоянная времени, с | от 0 до 30 |
| частотно -импульсный: | |
| - частота выходного сигнала, Гц | о т 2 до 1 0 0 0 |
| релейный: | |
| - напряжение, В - ток, А | 110 0,5 |
| Напряжение питания, В | |
| - переменный ток | от 198 до 240 (50 ± 1Гц) |
| - постоянный ток | от 12 до 24 |
| - постоянный ток, батарея (только для MagB1 и MagAgri) | |
| Размеры (длина, высота) | от 200 до 600, от 258 до751 (в зависимости от Ду и модели) |
| Масса, кг | 5-1271} |
| Потребляемая мощность, В-А , не более | 9 |
| Средний срок службы, лет | 12 |
| Средняя наработка на отказ, ч | 58300 |
| 1) В зависимости от исполнения первичного преобразователя, Ду и модели) | |
Знак утверждения типа наносят на эксплуатационную документацию типографским способом и на лицевую панель преобразователя сигналов в виде наклейки.
Таблица 4
| Наименование | Кол.(шт.) | Примечание |
| Расходомеры-счетчики электромагнитные | 1 | В соответствии с заказом |
| Комплект монтажных частей (адаптеров) | 1 | |
| Комплект эксплуатационной документации | 1 | |
| Методика поверки МП 2550-0158-2011 | 1 |
осуществляется по «МП 2550-0175-2011. Расходомеры-счетчики электромагнитные Mag. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 15.07 2011 Основное поверочное оборудование:
Установка расходомерная с характеристиками не хуже: наибольший расход жидкости
0,5Q max, относительная погрешность ± 0,3 %.
Методы измерений изложены в документе «Руководстве по эксплуатации. Расходомеры-счетчики электромагнитные Mag , модели Mag X2, MagB1, MagS1».
Нормативные и технические документы, устанавливающие требования к расходомерам-счетчикам электромагнитным Mag
1. ГОСТ 8.510-2002 “ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости”.
2. Техническая документация фирмы-изготовителя.
- выполнение государственных учетных операций.
- осуществление торговли и товарообменных операций.
| Зарегистрировано поверок | 96 |
| Поверителей | 17 |
| Актуальность данных | 18.11.2024 |
