| Номер в госреестре | 49889-12 |
| Наименование СИ | Газоанализаторы |
| Обозначение типа СИ | SP2nd, SPsecure, SP12C7 |
| Изготовитель | "SENKO Co., Ltd.", Корея |
| Год регистрации | 2012 |
| Срок свидетельства | 18.05.2017 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Газоанализаторы моделей SP2nd, SPsecure, SP12C7 предназначены для измерения объемной доли кислорода, оксида углерода, сероводорода, водорода, диоксида серы и довзрывоопасной концентрации горючих газов в воздухе рабочей зоны.
Газоанализаторы моделей SP2nd, SPsecure, SP12C7 (далее - газоанализаторы) представляют собой автоматические портативные приборы непрерывного действия.
Принцип действия газоанализаторов, предназначенных для измерения:
- довзрывоопасной концентрации горючих газов - термохимический;
- объемной доли кислорода, оксида углерода, сероводорода, водорода, диоксида серы
- электрохимический.
Конструктивно газоанализаторы выполнены одноблочными в пластмассовом корпусе. На корпусе размещены: динамик звуковой сигнализации, жидкокристаллический дисплей, клавиши управления и индикаторы световой сигнализации. В корпусе расположены печатные платы с элементами электрической схемы и элемент питания. Г азоанализаторы моделей SP2nd, SPsecure имеют один измерительный канал, газоанализаторы модели SP12C7 являются четырехканальными. Газоанализаторы снабжены клипсой крепления к поясу.
Способ отбора пробы:
- модель SPsecure - принудительный за счет встроенного побудителя расхода;
- модели SP2nd и SP12C7 - диффузионный.
Газоанализаторы имеют жидкокристаллический монохромный цифровой дисплей, обеспечивающий отображение:
- результатов измерений объемной доли / довзрывоопасной концентрации определяемых компонентов, уровня заряда аккумуляторов, информацию о срабатывании сигнализации.
Электрическое питание газоанализатора осуществляется:
1) газоанализаторы моделей SP2nd - от литиевого аккумулятора типа CR2 напряжением 3 В;
2) газоанализаторы модели SPsecure - от трех перезаряжаемых батарей или щелочных аккумуляторных батарей типа АА напряжением 1,2 или 1,5 В.
3) газоанализаторы модели SP12C7 - от двух щелочных аккумуляторных батарей типоразмера АА напряжением 1,5 В или блока Ni-Mh аккумуляторных батарей напряжением 1.2 В.
Газоанализаторы обеспечивают срабатывание сигнализации по двум порогам срабатывания:
- звуковым сигналом;
- светодиодным индикатором (для моделей SP2nd и SP12C7);
- вибрационным сигналом тревоги (для моделей SP2nd и SP12C7);
- отображением на дисплее символов, обозначающих пороги срабатывания.
Газоанализаторы выполнены во взрывозащищенном исполнении, вид взрывозащиты:
"искробезопасная электрическая цепь уровня "ia" по ГОСТ Р 51330.10-99. Маркировка взрывозащиты:
- модель SP2nd - 0ExiaIICT4X;
- модель SPsecure - 1ExdiaIIBT3X;
- модель SP12C7 - 1 ExiadIICT3/T4X.
Степень защиты корпуса газоанализаторов от доступа к опасным частям и от попадания внешних твердых предметов и воды IP67 по ГОСТ 14254-96.
в)

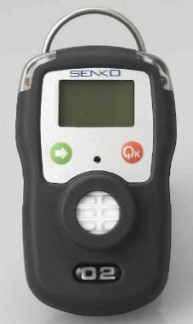

Рисунок 1 - Газоанализаторы моделей SP2nd, SPsecure, SP12C7
Г азоанализаторы имеют встроенное программное обеспечение, разработанное изготовителем специально для решения задач измерения объемной доли или довзрывоопасной концентрации определяемых компонентов в воздухе рабочей зоны.
всего листов 6
Программное обеспечение газоанализатора идентифицируется при включении газоанализатора путем вывода на дисплей номера версии.
Программное обеспечение выполняет следующие функции:
- обработку измерительной информации;
- отображение результатов измерений на жидкокристаллическом дисплее;
- проведение калибровки газоанализаторов;
- срабатывание сигнализации при превышении установленных пороговых значений. Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| SP2nd | sp 2.hex | 1.4 | 2AB4 | CRC 16 |
| SPsecure | sp s.hex | 1.4 | 22B1 | CRC 16 |
| SP12C7 | sp_12.hex | 1.4 | F93A | CRC 16 |
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов. Уровень защиты встроенного программного обеспечения газоанализаторов от преднамеренных или непреднамеренных изменений - "С" по МИ
3286-2010.
1) Диапазоны измерений, пределы допускаемой основной погрешности газоанализаторов модели SP2nd и предел допускаемого времени установления показаний приведены в таблице 2.
Таблица 2
| Определяемый компонент | Диапазон измерений объемной доли определяемого компонента | Пределы допускаемой основной погрешности | Предел допускаемого времени установления показаний с | |
| абсолютной | относительной, % | |||
| Кислород (O2) | от 0 до 30 % | ± 0,5 % | 20 | |
| Оксид углерода (CO) | от 0 до 50 млн-1 свыше 50 до 500 млн-1 | ± 5 млн-1 | ± 10 | 45 |
| от 0 до 100 млн-1 свыше 100 до 1000 млн-1 | ± 10 млн-1 | ±10 | ||
| Диоксид серы (SO2) | от 0 до 4,5 млн-1 свыше 4,5 до 20 млн-1 | ± 0,9 млн-1 | ± 20 | 60 |
| от 0 до 20 млн-1 свыше 20 до 100 млн-1 | ± 4,0 млн-1 | ± 20 | ||
| Водород (H2) | от 0 до 5,0 млн-1 свыше 5,0 до 20 млн-1 | ± 0,5 млн-1 | ± 10 | 60 |
| от 0 до 10 млн-1 свыше 10 до 100 млн-1 | ± 1 млн-1 | ± 10 | ||
| Сероводород (H2S) | от 0 до 20 млн-1 свыше 20 до 100 млн-1 | ± 4 млн-1 | ± 20 | 45 |
| от 0 до 40 млн-1 свыше 40 до 200 млн-1 | ± 8 млн-1 | ± 20 | ||
Лист № 4 всего листов 6
2) Диапазоны измерений, пределы допускаемой основной погрешности газоанализаторов модели SPsecure и предел допускаемого времени установления показаний приведены в
таблице 3.
Таблица 3
| Определяемый компонент | Диапазон показаний объемной доли / довзрывоопасной концентрации определяемого компонента | Диапазон измерений объемной доли определяемого компонента | Пределы допускаемой основной погрешности | Предел допускаемого времени установления показаний Т0,9Д, с | |
| абсолют ной | относительной, % | ||||
| Метан (CH4) | от 0 до 100 % НКПР1) | от 0 до 50 % НКПР | ± 5 % НКПР | - | 25 |
| Водород (H2) | от 0 до 1000 млн-1 | от 0 до 100 млн-1 свыше 100 до 1000 млн-1 | ± 10 млн-1 | ± 10 | 60 |
| от 0 до 2000 млн-1 | от 0 до 100 млн-1 свыше 100 до 2000 млн-1 | ± 10 млн-1 | ± 10 | ||
| Примечание - ^значения НКПР для метана по ГОСТ Р 51330.19-99. | |||||
3) Диапазоны измерений, пределы допускаемой основной погрешности газоанализаторов модели SP12C7 и предел допускаемого времени установления показаний приведены в таблице 4.
Таблица 4
| Определяемый компонент | Диапазон показаний объемной доли / довзрыво-опасной концентрации определяемого компонента | Диапазон измерений объемной доли определяемого компонента | Пределы допускаемой основной погрешности | Предел допускаемого времени установления показаний с | |
| абсолют ной | относительной, % | ||||
| Кислород (O2) | от 0 до 30 % | от 0 до 30 % | ± 0,5 % | 20 | |
| Оксид углерода (CO) | от 0 до 500 млн-1 | от 0 до 50 млн-1 свыше 50 до 500 -1 млн | ± 5 млн-1 | ± 10 | 45 |
| от 0 до 1000 млн-1 | от 0 до 100 млн-1 свыше 100 до 1000 млн-1 | ± 10 млн-1 | ±10 | ||
| Сероводород (H2S) | от 0 до 100 млн-1 | от 0 до 20 млн-1 свыше 20 до 100 -1 млн | ± 4 млн-1 | ± 20 | 45 |
| от 0 до 200 млн-1 | от 0 до 40 млн-1 свыше 40 до 200 -1 млн | ± 8 млн-1 | ± 20 | ||
| Г орючие газы1) | от 0 до 100 % НКПР2) | от 0 до 50 % НКПР | ± 5 % НКПР | - | 25 |
| Примечания: 1) - поверочным компонентом является один из следующих определяемых компонентов: метан (CH4), пропан (C3H8), 2) - значения НКПР для метана и пропана по ГОСТ Р 51330.19-99. | |||||
4) Пределы допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности 0,5
Лист № 5 всего листов 6
5) Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей и анализируемой сред в рабочих условиях эксплуатации на каждые 10°С от температуры определения основной погрешности, в долях от пределов допускаемой основной погрешности 0,5
6) Пределы допускаемой дополнительной погрешности от влияния изменения влажности окружающей и анализируемой сред в рабочих условиях эксплуатации на каждые 10 % от влажности при определении основной погрешности, в долях от пределов допускаемой основной погрешности 0,5
7) Пределы допускаемой дополнительной погрешности от влияния изменения давления окружающей среды в рабочих условиях эксплуатации на каждые 3,3 кПа от давления при определении основной погрешности, в долях от пределов допускаемой основной погрешности 0,5
8) Время прогрева, мин, не более 1
9) Изменение показаний газоанализаторов за 8 ч непрерывной работы, в долях от пределов допускаемой основной погрешности, не более 0,5
10) Время непрерывной работы газоанализатора от одной полной зарядки аккумуляторной батареи / новых элементов питания при нормальных
условиях эксплуатации, часов, не менее 12
11) Габаритные размеры и масса газоанализатора не более указанных в таблице 5.
Таблица 5
| Модель газоанализатора | Г абаритные размеры, мм | Масса, кг | ||
| Высота | Ширина | Длина | ||
| SP2nd | 91 | 54 | 32 | 0,12 |
| SPsecure | 241 | 55 | 33 | 0,26 |
| SP12C7 | 135 | 54 | 36,5 | 0,24 |
12) Средний срок службы чувствительного элемента, лет
Условия эксплуатации:
- диапазон температуры окружающей среды, °С
от минус 20 до 50
- диапазон относительной влажности воздуха при температуре 25 °С, %
(без конденсации влаги) от 10 до 95
- диапазон атмосферного давления, кПа от 84 до 106,7
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и на табличку на задней поверхности газоанализатора.
Комплект поставки газоанализатора приведен в таблице 6. Таблица 6
| Наименование | Количество | Примечание |
| Г азоанализатор SP2nd, SPsecure, SP12C7 | 1 шт. | модель газоанализатора и устанавливаемые датчики определяются при заказе |
| Комплект ЗИП | 1 компл. | по заказу |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки МП 242-1294-2012 | 1 экз. |
осуществляется по документу МП 242-1294-2012 «Газоанализаторы моделей SP2nd, SPsecure, SP12C7. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 15 февраля 2012 г.
Основные средства поверки:
- азот газообразный особой чистоты сорт 1 по ГОСТ 9293-74 в баллоне под давлением;
- поверочный нулевой газ (ПНГ) - воздух марки Б по ТУ 6-21-5-82 в баллонах под давлением;
- стандартные образцы газовых смесей состава метан - воздух (номера по реестру ГС № 3907-87), пропан - воздух (№№ 3969-87, 3970-87), кислород - азот (№№ 3726-87, 373287), оксид углерода - воздух (№№ 3844-87, 3850-87, 3847-87, 3854-87), сероводород - воздух (№ 9172-2008), водород - азот (№ 9168-2008), диоксид серы - азот (№№ 8372-2003, 91372008, 8373-2003);
- генератор ГГС по ТТТДЕК 418813 900 ТУ.
Методика измерений приведена в документах:
- «Газоанализаторы модели SP2nd. Руководство по эксплуатации», 2011 г.;
- «Газоанализаторы модели SPsecure. Руководство по эксплуатации», 2011 г.;
- «Газоанализаторы модели SP12C7. Руководство по эксплуатации», 2011 г.
Нормативные и технические документы, устанавливающие требования к газоанализаторам SI-100
1 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
2 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
3 ГОСТ Р 52136-2003 Газоанализаторы и сигнализаторы горючих газов и паров элек-триче-ские. Часть 1. Общие требования и методы испытаний.
4 ГОСТ 8.578-2008 ГСИ Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
5 Техническая документация фирмы “SENKO Co., Ltd”.
- при выполнении работ по обеспечению безопасных условий и охраны труда;
- по осуществлению производственного контроля за соблюдением установленных законодательством Российской Федерации требований к промышленной безопасности к эксплуатации опасного производственного объекта.
