| Номер в госреестре | 49890-12 |
| Наименование СИ | Одориметры газа ОГ |
| Обозначение типа СИ | ОГ-05-00-00 |
| Изготовитель | ОАО "ГипроНИИГаз", г.Саратов |
| Год регистрации | 2012 |
| Срок свидетельства | 18.05.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |

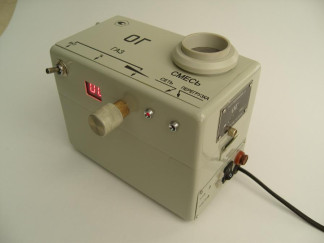

Одориметр газа ОГ (далее - одориметр) предназначен для создания определенной газовоздушной смеси и подачи ее экспертам (испытателям) при определении интенсивности запаха газа органолептическим методом по ГОСТ 22387.5-77. Для создания газовоздушных смесей в одориметре используются газы:
- природный газ по ГОСТ 5542-87 - только для коммунально-бытового назначения;
- газ углеводородный сжиженный ГОСТ 20448-90 - для коммунально-бытового потребления.
Принцип работы одориметра заключается в создании определенных газовоздушных смесей, измерении их концентрации с помощью термохимического датчика и подаче через выходной (рабочий ) патрубок экспертам (испытателям) для определения органолептическим методом степени одоризации газа. Газ из газовой сети, с помощью газоотборного шланга, подается в газовый тракт одориметра через газовый штуцер, газовый тумблер, газовый дроссель, обеспечивающий плавную регулировку подачи газа в воздушный тракт, в котором создается воздушный поток побудителем расхода (вентилятором). Побудитель расхода обеспечивает забор воздуха через патрубок, прокачку его по воздушному тракту, смешение воздуха с газом, подачу смеси газ - воздух через выходной патрубок с термохимическим датчиком на выход из одориметра для оценки интенсивности запаха. Измерение концентрации газовоздушной смеси производится термохимическим датчиком и измерительной схемой, которая обеспечивает питание датчика, побудителя расхода, сигнализацию о перегрузке датчика (по потоку) и цифровую индикацию концентрации смеси.
Основные параметры одориметра приведены в таблице 1. Таблица 1
| Наименование параметра или размера | Величина |
| 1 Диапазоны измерения объемной доли газов в устанавливаемых газовоздушных смесях, % по объему природный газ сжиженный газ | 0 0 1 1 1 * |
| 2 Предел допускаемой приведенной погрешности в каждом диапазоне измерения, % | + 20 |
| 3 Предел допускаемой вариации выходного сигнала, % | + 10 |
| 4 Напряжение питания переменным током частотой 50 Гц, В | +22 220 -33 |
| 5 Потребляемая мощность, В А, не более | 10 |
| 6 Время прогрева одориметра, мин, не более | 5 |
| 7 Время реакции одориметра, с, не более | 10 |
| 8 Масса одориметра, кг, не более | 2,0 |
| 9 Г абаритные размеры одориметра, мм, не более длина ширина высота | 210 130 150 |
| 10 Давление газа в газопроводе, Па (мм вод. ст.), не более 11 У словия эксплуатации О /'Ч температура окружающей среды, С относительная влажность воздуха, % атмосферное давление, кПа 12 Сведения о надежности средняя наработка на отказ, ч средний срок службы, лет, не менее среднее время восстановления работоспособного состояния текущим ремонтом и техническим обслуживанием, ч, не более | 5000 (500) от + 10 до + 35 от 65 при 20о С до 80 при 25о С от 86 до 106,7 1000 6 3 |
*
Концентрация паров сжиженного газа определяется с помощью коэффициента пересчета: Асж. = Апр. х 0,4, где Апр. - показания одориметра, откалиброванные по метану; 0,4 - коэффициент пересчета.
Знак утверждения типа наносится на верхней панели одориметра методом гравировки, на титульном листе паспорта - типографским способом.
Комплект поставки должен соответствовать указанному в таблице 2. Таблица 2
| Обозначение документа | Наименование изделия | Количество |
| 1 ОГ-05-00-00 | Оборудование Одориметр газа ОГ Запасные части и принадлежности | 1 шт. |
| 2 АГО.481.303 ТУ | Вставка плавкая ВП1-1-0,25 А | 2 шт. |
| 3 ГОСТ 3399 | Трубка медицинская резиновая 0 9 мм | 1,5 м |
| 4 ОГ-05-00-10 | Штуцер | 1 шт. |
| Обозначение документа | Наименование изделия | Количество |
| 5 ОГ-05-00-11 | Прокладка | 1 шт. |
| 6 ГОСТ 3399 | Трубка резиновая медицинская 0 5 мм | 0,5 м |
| Эксплуатационная документация | ||
| 7 ОГ-05-00-00 ПС | Одориметр газа ОГ. Паспорт | 1 экз. |
осуществляется по методике поверки, приведенной в разделе 8 паспорта «Одориметр газа ОГ. Паспорт. ОГ-05-00-00 ПС», согласованной с ГЦИ СИ Саратовского ЦСМ и С 11.07.2000 г.
При проведении поверки используются поверочные газовые смеси ГСО - №№ 3905-87, 390687 - стандартные образцы состава ТУ 6-16-2956 с содержанием объемной доли метана и суммарной абсолютной погрешностью приготовления и аттестации: № 1 - 0,75 + 0,04;
№ 2 - 1,0 + 0,06; № 3 - 1,9 + 0,06.
Нормативные и технические документы, устанавливающие требования к одориметрам газа ОГ ОГ-05-00-00
1. ГОСТ 27540-87 «Сигнализаторы горючих газов и паров термохимические. Общие технические условия»;
2. ГОСТ 12.2.007.0-75 «Изделия электротехнические. Общие требования безопасности»;
3. Технические условия «Одориметр газа ОГ. ТУ 243 РСФСР 3.102-91»
при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
