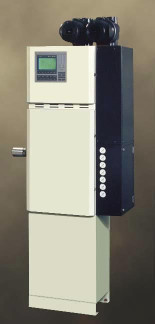

Хроматографы газовые промышленные GC1000 MarkII мод. GC1000S, GC1000D, GC1000T, GC1000E, GC1000W, GC1000C, 49891-12

Назначение

Хроматографы газовые промышленные GC1000 MarkII модели GC1000S, GC1000D, GC1000T, GC1000E, GC1000W, GC1000C (далее - хроматографы) предназначены для анализа сложных смесей в нефтеперерабатывающей, нефтехимической, химической, фармацевтической, пищевой и других отраслях промышленности.

Описание

Принцип действия хроматографа заключается в разделении анализируемой пробы на хроматографической колонке и последующем детектировании индивидуальных компонентов детекторами: по теплопроводности, ионизации в пламени, пламенно-фотометрическим.

Промышленный газовый хроматограф состоит из проботборного механизма (дозатора), колонки и детектора.

Отбор проб из контролируемых технологических потоков (максимальное число измеряемых потоков 30) осуществляется периодически путем переключения проотборного клапана с заданной последовательностью автоматически. При разделении компонентов пробоотборный клапан устанавливается в положение, обеспечивающее протекание анализируемой смеси в потоке газа-носителя через колонку. Объем пробы фиксируется путем дозирования объема конкретного газа с регулируемой температурой и давлением с помощью проботборной мерной трубки. Предусмотрена также подача стандартных образцов для градуировки прибора.

Разделительные колонки (насадочные, капиллярные), краны переключения колонок, дозаторы, детекторы, регулятор давления газа-носителя расположены в термостате. Производится два варианта хроматографов GC1000 MarkII, в которых анализ происходит в изотермическом режиме модели (GC1000S, GC1000E, GC1000C) и модели (GC1000D, GC1000T, GC1000W) с программированием температуры. Диапазон регулирования тем-ператур термостата колонок моделей GC1000S, GC1000E, GC1000C от 55 °С до 225 °С. Диапазон регулирования температур термостата колонок моделей GC1000D, GC1000T, GC1000W от 60 °С до 320 оС (без холодильника) и от 5 °С до 320 оС (с холодильником).

Одновременно могут работать два детектора.

В случае анализа жидких проб, имеющих высокие температуры кипения, используют специальный кран-испаритель, где проба жидкости постоянного объема переводится в газообразное состояние с помощью внутреннего нагревателя и затем поступает непосредственно в хроматографическую колонку.

На внешней панели электронного блока хроматографа расположен дисплей и клавиатура для управления работой прибора; в том числе, для задания режимных параметров работы хроматографа, диагностики состояния прибора, градуировки, обработки результатов анализа.

Диагностика состояния прибора включает контроль старения колонок (по времени удерживания компонентов), контроль уровня нулевого сигнала, давления газа-носителя, температуры термостата и ряда других характеристик.

Наличие стандартного интерфейса RS232C позволяет все операции по управлению работой прибора выполнять с помощью внешнего компьютера.

Хроматографы GC1000 MarkII имеют взрывозащищенное исполнение с маркировкой взрывозащиты 1 ExpxdIIBT4.. ,T1/H2.

Программное обеспечение

Для преобразования измеренных аналоговых сигналов в цифровой эквивалент и преобразование цифрового сигнала в аналоговую форму используются алгоритмы, реализованные в базовом программном обеспечении (БПО) и записанные в постоянной памяти хроматографа. Базовое программное обеспечение (БПО) устанавливается в энергонезависимую память на заводе изготовителе во время производственного цикла. Оно недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия, что соответствует уровню защиты «А» в соответствии с МИ 3286-2010. Метрологические характеристики хроматографа нормированы с учетов влияния на них БПО.

Внешнее программное обеспечение (ВПО) GCMT используется для контроля и техобслуживания хроматографа с персонального компьютера путем подключения компьютера к хроматографу по линии связи. С помощью ВПО производится дистанционная настройка параметров хроматографа, регистрация и сохранение хроматограмм.

ВПО GCMT не имеет доступа к энергонезависимой памяти хроматографа, и не позволяет заменять или корректировать БПО.

Технические характеристики

Условия применения:

-    температура окружающей среды, оС    от 0 до 50;

-    относительная влажность, %    не более 95 (без конденсации).

Знак утверждения типа

Знак утверждения типа наносится на лицевую панель прибора и на титульный лист (в левом верхнем углу) руководства по эксплуатации типографским способом.

Комплектность

Хроматограф.

Система подготовки пробы.

Эксплуатационная документация.

Инструкция по поверке.

Поверка

осуществляется по документу МП 49891-12 «Инструкция. Хроматографы газовые промышленные GC1000 Mark II модели GC1000S, GC1000D, GC1000T, GC1000E, GC1000W, GC1000C. Методика поверки», разработанным и утвержденным ГЦИ СИ ФГУП «ВНИИМС» в 2012 г. и входящей в комплект поставки.

При поверке используют ГСО-ПГС № 3976-87 (СзН8-2,5 %); № 9778-2011 (СзН8-0,2 %); № 8974-2008 (C2H6-0,5 %); ГСО-ПГС № 8978-2008 (n-C4H10-0,5%); ГСО-ПГС № 8979-2008 (ьС4Н10-0,50%); ГСО-ПГС № 4281-88 №S-0,05 %); ГСО-ПГС, гептан по ГОСТ 25828-83, (99,85 %), октан по ТУ 6-09-661-76(99,8 %).

Сведения о методах измерений

нет.

Нормативные документы устанавливающие требования к хроматографам газовым промышленным GC1000 MarkII модели GC1000S, GC1000D, GC1000T, GC1000E, GC1000W, GC1000C

ГОСТ 26703-93 «Хроматографы аналитические газовые. Общие технические требования и методы испытаний».

ГОСТ 8.578-2008 «Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».

Техническая документация фирмы изготовителя.

Рекомендации к применению

Осуществление деятельности в области охраны окружающей среды; осуществлении деятельности по обеспечению безопасности при чрезвычайных ситуациях; осуществление производственного контроля соблюдения установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
