| Номер в госреестре | 49893-12 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | JDZX9-10G, JDZX9-10G1 |
| Изготовитель | "Shanghai Dyh Electric Power Equipment Co. Ltd.", Китай |
| Год регистрации | 2012 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Трансформаторы напряжения JDZX9-10G, JDZX9-10G1 (далее трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты, в составе комплектных распределительных устройств.
Трансформаторы напряжения JDZX9-10G, JDZX9-10G1 относятся к классу измерительных преобразователей. Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.

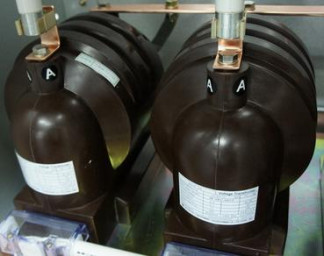

Трансформаторы напряжения JDZX9-10G, JDZX9-10G1 являются однофазными, заземляемыми, с литой изоляцией, с одним изолированным выводом первичной обмотки, выполненным в виде резьбового соединения с резьбой М10, к которому подсоединяется предохранитель, другой конец первичной обмотки при эксплуатации заземляется.
При установке трансформаторы помещаются в ячейку комплектного распределительного устройства. На выступе основания трансформаторов размещены выводы вторичных обмоток, а также имеется клемма для заземления с винтом М8. Для закрепления в ячейке комплектного распределительного устройства на подошве корпуса трансформаторов предусмотрены отверстия под болты.
| Характеристика | Значение |
| JDZX9-10G JDZX9-10G1 | |
| Класс напряжения, кВ | 12 |
| Номинальное напряжение первичной обмотки, кВ | 10/V3 |
| Значение | ||
| Номинальное напряжение основной вторичной обмотки, В | 100/V3 | |
| Номинальное напряжение вспомогательной вторичной обмотки, В | - | 100/V3 |
| Номинальное напряжение дополнительной вторичной обмотки, В | 100/3 | |
| Класс точности основной вторичной обмотки | 0,5 | 0,2 |
| Класс точности вспомогательной вторичной обмотки | - | 0,5 |
| Класс точности дополнительной вторичной обмотки | 3Р | |
| Номинальная мощность основной вторичной обмотки, В-А | 75 | 30;50 |
| Номинальная мощность вспомогательной вторичной обмотки, В • А | - | 40;50 |
| Номинальная мощность дополнительной вторичной обмотки, ВА | 100 | |
| Номинальная частота, Гц | 50 | |
| Схема и группа соединения обмоток | 1/1/1-0-0 | |
| Габаритные размеры, мм, (длинахширинахвысота) | 390x187x291 | |
| Масса не более, кг | 35 | |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | У3 | |
Знак утверждения типа наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.
| Таблица 1 - Комплектность трансформаторов напряжения JDZX9-10G, JDZX9-10G1 | |
| № п/п | Наименование изделия |
| 1 | Трансформатор напряжения JDZX9-10G Зав. №№ 611290030-611290044, 611290046-611290056. Трансформатор напряжения JDZX9-10G1 Зав. №№ 611190009, 611190011, 611190013, 611190014, 611190440, 611190441, 611290023, 611290024, 611290027. |
| 2 | Паспорт |
осуществляется по ГОСТ 8.216-88 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки: делитель напряжения ДН-220пт (пределы допускаемой основной погрешности по напряжению + 0,1%); прибор для измерения электроэнергетических величин и показателей качества электрической энергии «Энергомонитор-3.3Т» (пределы допускаемой основной погрешности по напряжению + 0,1%).
Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения JDZX9-10G, JDZX9-10G1
ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия».
Техническая документация фирмы изготовителя.
- «осуществлении торговли и товарообменных операций...»;
- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
| Зарегистрировано поверок | 6 |
| Поверителей | 1 |
| Актуальность данных | 18.09.2024 |
