Государственный реестр средств измерений

Трансформаторы тока LXK-Ф120, 49894-12

49894-12
Трансформаторы тока LXK-Ф120 (далее ╞ трансформаторы) предназначены для передачи сигналов измерительной информации устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Документы
Карточка СИ
Номер в госреестре 49894-12
Наименование СИ Трансформаторы тока
Обозначение типа СИ LXK-Ф120
Изготовитель "Shanghai Dyh Electric Power Equipment Co. Ltd.", Китай
Год регистрации 2012
МПИ (интервал между поверками) 4 года
Стоимость поверки Узнать стоимость
Описание типа скачать

Назначение

Трансформаторы тока LZZBJ9-10A2C2G, LZZBJ9-10A2G, LZZBJ9-10A4G (далее -трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты, в составе комплектных распределительных устройств

Описание

Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.

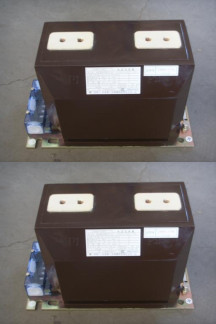

Трансформаторы тока LZZBJ9-10A2C2G, LZZBJ9-10A2G, LZZBJ9-10A4G по принципу конструкции - опорные, с литой изоляцией. По числу ступеней трансформации - одноступенчатые, с тремя вторичными обмотками - две для измерений и учета и одна для защиты. С одним коэффициентом трансформации. При установке помещаются в ячейку комплектного распределительного устройства.

Первичные и вторичные обмотки залиты компаундом, который обеспечивает основную изоляцию и формирует корпус трансформатора. Выводы первичной обмотки выведены на верхнюю часть литого корпуса в виде контактных площадок с двумя отверстиями для болтов М12. Вторичные обмотки выведены в литую коробку для зажимов, закрытую пластмассовой крышкой и расположенную у основания трансформатора на узкой боковой стенке. Крышка, закрывающая зажимы, пломбируется для исключения несанкционированного доступа.

Рабочее положение трансформаторов в пространстве - любое. На боковой стенке корпуса трансформаторы имеют табличку технических данных.

Таблица 1 - Метрологические и технические характеристики

Наименование характеристики

Значение

LZZBJ9-

10A2C2G

LZZBJ9-

10A2G

LZZBJ9-

10A4G

Номинальное напряжение трансформатора ином, кВ

10

Наибольшее рабочее напряжение, кВ

12

Номинальное значение силы первичного тока, А

100, 2500

1500

1000;

1500;2500

Номинальное значение силы вторичного тока, А

5

Номинальная частота переменного тока, Гц

50

Класс точности вторичной обмотки для измерений и учета

0,5

0,2S; 0,5

0,2S; 0,5

Класс точности вторичной обмотки для защиты

10Р

-

10Р

Номинальная вторичная нагрузка обмотки для измерений и учета с коэффициентом мощности cos ф2 = 0,8, В-А

15;30

15

10;15; 20; 30

Номинальная вторичная нагрузка вторичной обмотки для защиты с коэффициентом мощности cos ф2 = 0,8, В-А

10;30

-

10;15; 20

Номинальный коэффициент безопасности вторичных обмоток для измерений и учета, не более

10

-

10

Номинальная предельная кратность вторичной обмотки для защиты, не менее

10; 20

10

10

Климатическое исполнение и категория размещения по ГОСТ 15150-69

У3

Габаритные размеры, мм, (длинахширинахвысота)

350x175x223

Масса трансформатора, не более, кг

30

Знак утверждения типа

Знак утверждения типа наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.

Комплектность

Таблица 2 - Комплектность

№ п/п

Наименование изделия

1

Трансформатор тока LZZBJ9-10A2C2G:

Зав. №№ 611280377-611280282; 611280389-611280421; Трансформатор тока LZZBJ9-10A2G:

Зав. №№ 611280383-611280388;

Трансформатор токаLZZBJ9-10A4G:

Зав. №№ 611280422-611280424; 611280426-611280439; 611281255.

2

Паспорт

Поверка

осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки». Основные средства поверки: регулируемый источник тока РИТ-5000 (диапазон выходного тока от 2 до 5000 А), трансформатор тока измерительный лабораторный ТТИ-5000.5 (номинальные значения первичного тока от 5 до 5000 А, номинальный вторичный ток 5 А, кл. т. 0,05), прибор сравнения КНТ-05 (пределы измерений токовой и угловой погрешности: (0,2; 2,0; 20) %, (20; 200; 2000) мин., пределы основной абсолютной погрешности ± (0,001 ± 0,03-А) %, ± (0,1 ±

0,05-А) мин.), магазин нагрузок МР3027 (номинальный ток 5 А, пределы допускаемого значения основной погрешности нагрузки от их номинального значения ± 4 %).

Сведения о методах измерений

Сведений нет.

Нормативные и технические документы, устанавливающие требования к трансформаторам тока LZZBJ9-10A2C2G, LZZBJ9-10A2G, LZZBJ9-10A4G

ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».

Техническая документация фирмы изготовителя.

Рекомендации к применению

-    «осуществлении торговли и товарообменных операций...»;

-    «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
