| Номер в госреестре | 49897-12 |
| Наименование СИ | Калориметры газовые поточные |
| Обозначение типа СИ | Gas-lab Q1 |
| Изготовитель | "Elster GmbH", Германия (торговая марка "Elster Instromet") |
| Год регистрации | 2012 |
| Срок свидетельства | 18.05.2017 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
Калориметры газовые поточные Gas-lab Q1 (в дальнейшем- Gas-lab Q1) предназначены для измерений инфракрасного поглощения света, теплопроводности, и вычислений состава газа, объемной теплоты сгорания, плотности, числа Воббе на предприятиях газовой и других отраслей промышленности.
Gas-lab Q1 состоит из измерительного блока, в который входят датчик теплопроводности, инфракрасный датчик, блок клапанов, фильтр, регулятор давления, плата преобразования и вычислителя Q1. Измерительный блок крепится на монтажной панели и поставляется во взрывозащищенном или обычном исполнении. Вычислитель встраивается в электрошкаф.
Метод основан на измерении теплопроводности и инфракрасного поглощения света компонентами газа. Углеводороды и СО2 поглощают инфракрасный свет. Спектральная интенсивность этого поглощения является определенной для конкретного состава газа и пропорциональна его концентрации. На основе измерений инфракрасного поглощения и теплопроводности вычисляются хСН, N2, калорийность и плотность газа, а также объемная теплота сгорания и число Воббе.
Блок клапанов предназначен для подключения измеряемого или калибровочного газов. В процессе работы Gas-lab Q1 автоматически калибруется метаном.

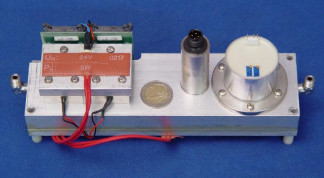

Внешний вид Gas-lab Q1 приведен на рисунках 1 и 2. На рисунке 3 приведено место пломбирования.
Status
о
Cal.-
Gas-lab Q1 может применяться в локальных газовых сетях, на измерительных станциях, у потребителей газа в промышленности.
Вычислитель позволяет осуществлять следующие функции:
-ввод и изменение исходных условий и данных;
-периодический опрос и расчет всех параметров потока газа;
-отображение на дисплее информации о текущих значениях измеряемых и рассчитываемых параметрах (объемная теплота сгорания, число Воббе, нормальная плотность и т.д.);
-отображение по вызову текущих значений показаний датчиков и значений всех введенных и вычисленных параметров;
-дистанционная передача информации через стандартный интерфейс всех вычисленных, введенных и хранящихся в памяти параметров по запросу или заданной программе; -представление отчетов о нештатных ситуациях, авариях и сбоях в работе;
-диагностика работоспособности функциональных блоков;
-отображение значений измеренных параметров с указанием времени и даты;
-вывод технологических данных.
Для конфигурирования Gas-lab Q1 используется ПО gas-net Q1 Software версии 2.02a с контрольной суммой: 3DA320AD. Указанное ПО входит в комплект поставки и загружается с диска на стационарный ПК или ноутбук с установленной ОС Windows.
С помощью встроенного программного обеспечения проводится вычисления хCH, N2, калорийности и плотности газа, а также объемной теплоты сгорания и числа Воббе.
Идентификационные данные программного обеспечения
| Наименование ПО | Идентификационное наименование ПО | Номер версии ПО | Цифровой идентификатор ПО (контрольная сумма) | Алгоритм вычисления цифрового идентификатора ПО |
| gas-net Q1 | Q1 | 3.01a | E4C92F73 | CRC32 |
| Уровень защиты ПО соответствует уровню "С" по М | [И3286-2010. | |||
| Наименование характеристики | Значение характеристики |
| Диапазон измерений объемной теплоты сгорания, МДж/м3 | 30,4...47,2 |
| Диапазон измерений плотности, кг/м3 | 0,71...0,97 |
| Пределы допускаемой относительной погрешности измерений (при специальной калибровке), %: - объемной теплоты сгорания; - плотности | ± 0,4 (±0,2) ± 0,8 (±0,4) |
| Диапазон измерений содержания СО2, мол % | 0...20 |
| Пределы допускаемой абсолютной погрешности измерений СО2, мол % | ± 0,2 |
| Расход газа, л/ч | до 30 |
| Давление на входе, МПа (мбар) | 0,02 (200).. .0,5 (5000) |
| Температура окружающей среды, °С: - измерительный блок (в специальном корпусе) - вычислитель | +5...+40 (- 20. +55) 0...+40 |
| Выходной сигналы: токовый сигнал, мА цифровой | 4...20, 4 выхода 3 выхода |
| Релейные выходы | переключающие контакты Umax~24B, 100 мВт |
| Интерфейсы: | DSfG, Modbus |
| Вид взрывозащиты | EEx de IIB T4 |
| Напряжение постоянного тока, В | 24+15% |
| Потребляемая мощность, Вт | 30 |
| Г абаритные размеры, мм | 420 х 650 х 300 |
| Масса, кг: - взрывозащищенное исполнение; - не взрывозащищенное исполнение | 20 10 |
| Средний срок службы, лет | 10 |
наносится на маркировочную табличку методом фотопечати и на титульный лист эксплуатационной документации типографским способом.
| Наименование | Количество | Примечания |
| Калориметр Gas lab Q1 в составе: - измерительный блок; - вычислитель Q1 | 1 | |
| Комплект монтажных частей | 1 | В соответствии с заказом |
| Комплект программного обеспечения | 1 | |
| Руководство по эксплуатации | 1 | |
| Паспорт | 1 | |
| Методика поверки | 1 |
осуществляется по методике МП 49897-12 "ГСИ. Калориметры газовые поточные Gas-lab Q1. Методика поверки", утвержденной ГЦИ СИ ФГУП "ВНИИМС" в марте 2012 г.
Основное средство поверки - эталонные газовые смеси.
изложены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к калориметрам газовым поточным Gas-lab Q1
1. ГОСТ Р 8.577-2000 ГСИ. Теплота объемная (энергия) сгорания природного газа. Общие требования к методам определения.
2. ГОСТ 30319.1-96 Г аз природный. Методы расчета физических свойств.
3. Техническая документация фирмы.
