Установка поверочная расходомерная ИРС-М, 49898-12

Назначение

Установка поверочная расходомерная ИРС-М (далее установка) предназначена для градуировки и поверки расходомеров жидкого натрия объемно - временным методом и методом сличения.

Описание

Установка состоит из двух независимых контуров. Все системы установки представлены на его принципиальной технологической схеме (рис. 1).

В состав 1 контура входят:

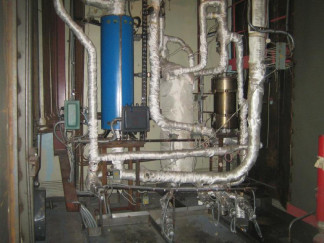

-    насос НЭ2 (ВИН 8/20) (рис. 2);

-    жидкометаллический коллектор (пять параллельных трубопроводов 0 48 х 4мм) (рис. 3);

-    дроссель ЭМД 2/10;

-    бак стабилизации Б3 (V = 0,1 м ) (рис. 4);

-    бак мерный Б4 (V = 0,8 м ) (рис. 4);

-    контрольные электромагнитные преобразователи расхода жидкого натрия (рис. 3);

В состав 2 контура входят:

-    насос НЭ1 (ЦЛИН 4/80) (рис. 2);

-    трубопроводы 0 108 х 5мм, 0 89 х 4,5 мм;

-    вентили Dy 100 с ручным приводом.

Для заполнения и дренирования 1 и 2 контуров установки служит сливной бак вместимостью 2 м .

Принцип действия установки основан на сравнении выходного сигнала градуируемого или поверяемого расходомера жидкого натрия с величиной расхода жидкого натрия, определяемого по времени заполнения мерного резервуара известного объема либо с показаниями контрольных электромагнитных преобразователей расхода КЭПР жидкого натрия, входящих в состав установки.

Прокачка натрия по 1 контуру осуществляется электромагнитным насосом НЭ2 (ВИН 8/20). Прокачка натрия по 2 контуру осуществляется насосом НЭ1 (ЦЛИН 4/80). К верхней точке контуров подсоединен расходный бак Б2 (V = 0,8 м ). Бак стабилизации Б3 (V = 0,1 м3), входящий в состав 1 контура служит для подавления колебаний расхода натрия в процессе его циркуляции по контуру.

Измерение расхода натрия объемно - временным способом осуществляется при помощи мерного резервуара (V = 293,98 ± 0,433 дм при температуре 20 °С), входящего в состав мерного бака Б4 (V = 0,8 м3), оборудованного двумя контактными сигнализаторами уровня, установленными в горловинах мерного резервуара, и счетчика времени "Счет-1М". Заполнение мерного бака происходит путем перекачки натрия из расходного бака Б2. Верхний предел расхода натрия, измеряемого объемно - временным способом, составляет 20 м /ч.

Для расширения диапазона измеряемого расхода натрия до 100 м /ч (2 контур) служат пять параллельных трубопроводов с установленными на них КЭПР, которые объединены двумя коллекторами и включены во 2 контур. Каждый из КЭПР калиброван при помощи объемно - временного метода в диапазоне расхода натрия 2 - 20 м /ч. Это позволяет осуществлять градуировку и поверку расходомеров натрия методом сличения до верхнего предела расхода натрия 100 м /ч.

32х3,5

'“тп,

ВК76 ' ВК25

Б5

и

ВК21

Рис. 1 Схема технологическая принципиальная установки поверочной расходомерной

ИРС-М

Контрольные электромагнитные преобразователи расхода жидкого натрия

Для очистки натрия от примесей установка снабжена специальным устройством, контроль чистоты натрия осуществляется с помощью индикатора окислов.

Для исключения несанкционированного доступа контактные сигнализаторы уровня РН4, РН5, РН6, РН7 мерного бака Б4 пломбируются (рис. 1)

Программное обеспечение

Компьютерная программа управления, разработанная в среде LabVIEW8.6, работает под операционной системой Windows XP. Программа предусматривает автоматический сбор и математическую обработку результатов измерений модулями I-7018Z, I-7033, I-7059 и архивирование результатов измерений. Электромагнитные преобразователи расхода жидкого натрия с компьютерной программой установки имеют связь через модуль конвертеров интерфейсов USB-RS485 I-7583. Работа мерного бака автономна и связи с органами управления установкой не имеет.

Программа обработки данных по измерениям построена по модульному принципу. Программа предусматривает ввод в базу данных результатов испытаний, хранение данных по заводским номерам поверяемых расходомеров.

Идентификационные данные программного обеспечения.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений "С" по МИ 3286-2010.

Технические характеристики

Диапазон воспроизводимых расходов, м3 /ч Максимальный расход натрия в 1 контуре, м3/ч Максимальный расход натрия во 2 контуре, м /ч Номинальный объем мерного резервуара, м3

0,5 - 100 20 100 0,294

± 0,15

0,005 0,5- 20

2 - 20

0,3

0,007

± 0,3

± 0,8 1,2

от плюс 200 до 450

±1,5 0,3 (3,0)

от плюс 10 до 40

до 98

Пределы допускаемой основной относительной погрешности мерного резервуара, %

Дополнительная относительная погрешность мерного резервуара, % /оС

Диапазон преобразователя расхода КЭПР жидкого натрия BZ1, м /ч Диапазон преобразователя расхода КЭПР жидкого натрия BZ2, BZ3,

BZ4, BZ5, м3/ч

Пределы допускаемой основной приведенной к верхнему пределу измерения погрешности преобразования расхода КЭПР Дополнительная относительная погрешность КЭПР, %/ оС Допускаемая приведенная погрешность воспроизведения расхода к верхнему значению расхода натрия в 1 контуре не более, % Приведенная к верхнему значению расхода натрия во 2 контуре погрешность воспроизведения расхода, не более, %

Общий объем натрия в установке, м Диапазон температуры измеряемой среды, °С

Относительная погрешность измерений температуры измеряемой среды, %

Максимальное давление в напорной системе установки, МПа (кгс/см2) Рабочие условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность окружающего воздуха при температуре 35 °С, %

Знак утверждения типа

наносится типографским способом на титульный лист паспорта установки

Комплектность

Поверка

осуществляется по методике МП 49898-12 "ГСИ. Установка поверочная расходомерная ИРС-М. Методика поверки", утвержденной ГЦИ СИ ФГУП "ВНИИМС" в марте 2012 г. Основное поверочное оборудование:

-    мерник 1-го разряда типа М1Р-100-01, вместимость 100 дм ;

-    цилиндр мерный 2-го класса точности по ГОСТ 1770-74, вместимость 2 дм3;

-    термоэлектрические преобразователи температуры КЦУП.405221.302ТУ класс допуска 2 по ГОСТ Р.8.585-2001;

-    секундомер "Счет-1М" ТС5.002.01-07ТУ, пределы допускаемой абсолютной погрешности измерений ± (6-10-5 Т + 0,001) с, где Т - значение измеряемого интервала в секундах в диапазоне от 0,01 до 999,999 с;

-    термометр ТЛ-4 ГОСТ 28498-90 от 0 до 50 оС с ценой деления 0,1 оС.

Сведения о методах измерений

содержатся в руководстве по эксплуатации А.5175РЭ.

Нормативные и технические документы, устанавливающие требования к установке поверочной расходомерной ИРС-М

1.    ГОСТ 8.374-80. "Государственный специальный эталон и общесоюзная поверочная схема для средств измерений объемного расхода воды в диапазоне от 2,8-10" до 2,810-2 м3/с.

2.    ГОСТ Р 8.682-2009. "Государственная система обеспечения единства измерений. Мерники металлические образцовые. Методика поверки".

3.    Техническая документация на установку поверочную расходомерную ИРС-М.

Рекомендации к применению
