Аппаратура спутниковая геодезическая ГЛОНАСС/GPS Ashtech MobileMapper 100, 49910-12

Аппаратура спутниковая геодезическая ГЛОНАСС/GPS Ashtech MobileMapper 100 (далее ╞ аппаратура) предназначена для измерений псевдодальностей и доплеровских смещений частот по сигналам космических навигационных систем (КНС) ГЛОНАСС и GPS и определения на их основе абсолютного положения объекта вкодовом и фазовом дифференциальных режимах и относительного местоположения объектов в режиме ┌Статика√ в постобработке.
Документы
Карточка СИ
Номер в госреестре 49910-12
Наименование СИ Аппаратура спутниковая геодезическая ГЛОНАСС/GPS
Обозначение типа СИ Ashtech MobileMapper 100
Изготовитель "Ashtech SAS", Франция
Год регистрации 2012
Срок свидетельства 18.05.2017
МПИ (интервал между поверками) 1 год
Описание типа скачать

Назначение

Аппаратура спутниковая геодезическая ГЛОНАСС/GPS Ashtech MobileMapper 100 (далее - аппаратура) предназначена для измерений псевдодальностей и доплеровских смещений частот по сигналам космических навигационных систем (КНС) ГЛОНАСС и GPS и определения на их основе абсолютного положения объекта в кодовом и фазовом дифференциальных режимах и относительного местоположения объектов в режиме «Статика» в постобработке.

Описание

Конструктивно аппаратура выполнена в виде переносного моноблока со встроенным антенным модулем.

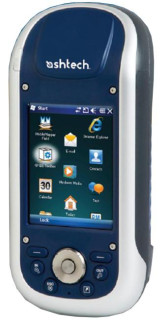

Принцип действия аппаратуры основан на определении координат точек земной поверхности при приеме и обработке радиосигналов навигационных космических аппаратов КНС ГЛОНАСС и GPS в режиме реального времени и в режиме постобработки измерений. Внешний вид аппаратуры приведен на рисунке 1.

Место нанесения наклейки «Знак утверждения типа» и схема пломбировки аппаратуры от несанкционированного доступа приведены на рисунке 2.

Место нанесения наклейки «Знак утверждения типа»

• - Места пломбировки от несанкционированного доступа

Рисунок 2 - Место нанесения наклейки «Знак утверждения типа» и схема пломбировки

Программное обеспечение

Метрологически значимую часть программного обеспечения (ПО) аппаратуры представляет программный модуль MobileMapper Office. Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.

Таблица 1

Наименование ПО

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм вычисления идентификатора ПО

MobileMapper

Office

SW-MM-63-165-5

2.1

aef917244b11ef400dd6

98aacd7239fd

md5

GNSS Solutions

SW-GS-60-089-8

3.70.05

12464fcc32eeb48ffce31

265defc439e

md5

Метрологически значимая часть ПО аппаратуры и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

Метрологические и технические характеристики аппаратуры приведены в таблице 2.

Таблица 2

Наименование параметра или характеристики

Значение

характеристики

Средняя квадратическая погрешность (СКП) определения относительного положения в плане в режиме «Статика» (для длин базисных линий до 30 км), м, не более

0,3

Пределы допускаемой погрешности (при доверительной вероятности 0,67) определения координат в плане в кодовом дифференциальном режиме при геометрическом факторе ухудшения точности PDOP < 4, м

± 0,3

Пределы допускаемой погрешности (при доверительной вероятности 0,67) определения координат в плане в фазовом дифференциальном режиме при геометрическом факторе ухудшения точности PDOP < 4, м

± 0,3

Напряжение питания от источника постоянного тока, В

от 9 до 28

Потребляемая мощность от встроенных аккумуляторов, Вт, не более

5

Г абаритные размеры (длина х ширина х высота), мм, не более

190x90x43

Масса, кг, не более

0,48

Рабочие условия эксплуатации: температура окружающей среды, °С

от минус 20 до 60

Знак утверждения типа

Знак утверждения типа средства измерений наносится типографским способом на титульный лист руководства по эксплуатации и на лицевую сторону аппаратуры в виде наклейки.

Комплектность

Комплект поставки включает:

-    аппаратура спутниковая геодезическая ГЛОНАСС/GPS Ashtech MobileMapper 100 - 1 шт.;

-    руководство по эксплуатации - 1 шт.

Поверка

осуществляется по документу МИ 2408-97 «ГСИ. Аппаратура пользователей космических навигационных систем геодезическая. Методика поверки».

Основное средство поверки:

- комплекс геодезических базисов ФГУ «32 ГНИИИ Минобороны России» (регистрационный номер 42877-09), пределы допускаемой абсолютной погрешности хранения длин базисов ± 1 мм.

Сведения о методах измерений

«Аппаратура спутниковая геодезическая ГЛОНАСС/GPS Ashtech MobileMapper 100. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к аппаратуре спутниковой геодезической ГЛОНАСС/GPS Ashtech MobileMapper 100

МИ 2408-97 «ГСИ. Аппаратура пользователей космических навигационных систем геодезическая. Методика поверки».

Техническая документация фирмы-изготовителя.

Рекомендации к применению

Осуществление геодезической деятельности.

49910-12
Номер в ГРСИ РФ:
49910-12
Производитель / заявитель:
"Ashtech SAS", Франция
Год регистрации:
2012
Cрок действия реестра:
18.05.2017
