| Номер в госреестре | 49911-12 |
| Наименование СИ | Весы автоматические дискретного действия (порционные) для суммарного учета сыпучих материалов |
| Обозначение типа СИ | ВП |
| Изготовитель | ЗАО "Машиностроительная компания "Технэкс", г.Екатеринбург |
| Год регистрации | 2012 |
| Срок свидетельства | 18.05.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Весы автоматические дискретного действия (порционные) для суммарного учета сыпучих материалов ВП (в дальнейшем - весы) предназначены для измерения и суммарного учета массы сухих сыпучих материалов.
Принцип действия весов основан на преобразовании деформации упругого элемента тензометрического датчика, возникающей под действием силы тяжести и выталкивающей силы воздуха, действующих на взвешиваемый объект, в аналоговый электрический сигнал и преобразуемый аналогоцифровым преобразователем (ADC) в цифровой сигнал, и отображении полученного значения в единицах массы на дисплее терминала. Весы определяют массу заданного потока продукта путем деления его на отдельные нагрузки (порции), последовательно взвешивая каждую порцию и суммируя результаты взвешивания.
Конструктивно весы состоят из взвешивающего модуля и модуля терминала, предназначенного для выбора режимов работы весов и индикации результатов взвешивания.
Взвешивающий модуль представляет собой один (модификации ВП 10-30, ВП 50150, ВП 100-300-1, ВП 200-600) или два (модификации ВП 100-300-2, ВП 300-900-2, ВП 700-2000-2) поочередно питающих весовых бункера, каждый из которых подвешен на трех тензометрических датчиках на опорной раме.
Взвешивающий модуль ведет учет суммарной массы порций и передачу информации по линии связи на модуль терминала для отображения результатов взвешивания на дисплее.
Весы могут использоваться как в автоматическом, так и в неавтоматическом режимах.
При работе в неавтоматическом режиме весы соответствуют требованиям ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Взвешивающий модуль оснащен следующими дополнительными устройствами (указанными ниже в соответствии с ГОСТ Р 53228-2008):
■ автоматическим устройством установки нуля (Т.2.7.2.3);
■ устройством слежения за нулем (может быть отключено) (Т.2.7.3);
■ устройством взвешивания тары (Т.2.7.4.2);
Весы выпускаются в семи модификациях: ВП 10-30, ВП 50-150, ВП 100-300-1, ВП 100-300-2, ВП 200-600, ВП 300-900-2, ВП 700-2000-2, отличающихся техническими и метрологическими характеристиками.
В весах используются датчики весоизмерительные тензорезисторные Z6 (Z6FD) производства фирмы «Hottinger Baldwin Messtechnic Gmbh», Германия, (Госреестр № 15400-07).
Весы оснащены программным обеспечением, позволяющим проводить контроль процесса измерений, отображение результатов измерений, обеспечение управления загрузкой и разгрузкой весовых бункеров.
| Идентификационные данные п | рограммного обеспечения | |||
| Наименование программного обеспечения | Идентифика ционное наименование программного обеспечения | Номер версии (идентификационный номер программного обеспечения) | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| Весы порционные | ВП2.4 | 2.4 | BFC6054B | CRC32 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

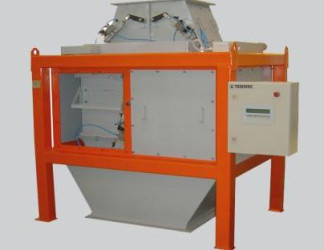

Фотография внешнего вида весов представлена на рисунке 1.
Рисунок 1
Место нанесения поверительного клейма (знака поверки в виде наклейки) обозначено стрелкой.
| Наименование характеристики | ВП 10-30 | ВП 50-150 | ВП 100-300 | ВП 200-600 | ВП 300-900 | ВП 700-2000 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| S о у о § г | ристики при работе в неавтоматическом режиме | |||||
| Класс точности по ГОСТ Р 53228-2008 | III | |||||
| Максимальная нагрузка (Мах), кг | 30 | 150 | 300 | 600 | 900 | 2000 |
| Поверочное деление е, кг | 0,05 | 0,1 | 0,2 | 0,5 | 0,5 | 2,0 |
| Число поверочных делений, n | 600 | 1500 | 1500 | 1200 | 1800 | 1000 |
| Диапазон выборки массы тары | От 0 до Мах | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| Условия эксплуатации: диапазон рабочих о/~' температур, С относительная влажность воздуха, (при t = 35 °С), не более, % | от -10 до +40 95 | |||||
| S о у о § г | ристики при работе в автоматическом режиме | |||||
| Минимальная порция, кг | 20 | 40 | 80 | 200 | 200 | 800 |
| Производительность, т/ч (при объемной массе продукта 0,75 т/м3 и НПВ), не менее | 10 | 50 | 100/200* | 200 | 300 | 700 |
| Технические характеристики | ||||||
| Потребляемая мощность, В А, не более | 30 | |||||
| Питание от сети переменного тока: напряжение, В / частота, Г ц | 220 ( ^ %) / 50±1 | |||||
| Г абаритные размеры, мм, не более L (длина) В (ширина) H (высота) | 800 800 1400 | 1200 1500 1300 | 1300/1870* 1300/1760* 2700/2300* | 1600 1700 3400 | 2200 2152 2750 | 3800 2300 3800 |
| Масса весов без модуля терминала, кг, не более | 200 | 400 | 800/1250* | 1500 | 1750 | 4000 |
| Масса модуля терминала, кг | 16 | |||||
| Вероятность безотказной работы за 1000 ч | 0,94 | |||||
| Средний полный срок службы, лет, не менее | 10 | |||||
| Примечание к таблице - знаком «*» помечены характеристики для модификации ВП 100-300-2 | ||||||
наносится типографским способом на титульном листе «Руководства по эксплуатации» и маркировкой фотохимическим способом на табличке, закрепляемой на корпусе весов.
Весы автоматические дискретного действия (порционные) для суммарного учета сыпучих материалов ВП
Руководство по эксплуатации
осуществляется по Приложению Н ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Эталонные средства измерений, используемые при поверке: гири М1 по ГОСТ 7328.
Методика измерений представлена в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к весам
ГОСТ 8.021-2005 Государственная система обеспечения единства измерений. Г осударственная поверочная схема для средств измерений массы
ГОСТ Р 53228-2008 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания
ТУ 4274-009-26424460-2002 Весы автоматические дискретного действия (порционные) для суммарного учета сыпучих материалов. Технические условия
Осуществление торговли и товарообменных операций, выполнение работ по расфасовке товаров
Весы не предназначены для использования при прямых продажах населению.
