| Номер в госреестре | 49915-12 |
| Наименование СИ | Источники питания программируемые |
| Обозначение типа СИ | Keithley серии 2200 моделей 2200-20-5 |
| Изготовитель | Компания "Tektronix (China) Co., Ltd.", Китай |
| Год регистрации | 2012 |
| Срок свидетельства | 10.04.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Источники питания программируемые Keithley серии 2200 предназначены для создания стабилизированных напряжения или силы постоянного тока на резистивной нагрузке.
Принцип действия источников питания программируемых Keithley серии 2200 основан на цифро-аналоговом преобразовании заданного в цифровом коде значения напряжения или силы тока в выходную аналоговую величину с использованием схем умощнения выхода. Установленные значения напряжения на выходе (или непосредственно на нагрузке в режиме обратной связи) и силы тока измеряются встроенным измерителем напряжения и силы тока на основе аналого-цифровых преобразователей, высокостабильных резистивных элементов во входных устройствах деления напряжения, и потенциометрической схемы измерения силы тока. Управление режимами работы производится с лицевой панели либо дистанционно через интерфейсы GPIB, USB. На встроенный микроконтроллер установлено фирменное программное обеспечение. Значения воспроизводимых и измеряемых величин отображаются на монохромном жидкокристаллическом дисплее.
Модели в серии отличаются диапазонами установки напряжения и силы тока.
Конструктивно источники питания программируемые Keithley серии 2200 выполнены в виде моноблока в настольном исполнении. Пломбирование от несанкционированного доступа производится нанесением на заводе-изготовителе или в авторизованном сервисном центре специальной краски под винт на задней панели. Знак поверки в виде наклейки размещается в середине боковой панели.

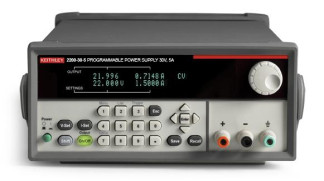

Общий вид источников питания программируемых Keithley серии 2200 показан на фотографии 1, задняя панель - на фотографии 2.
По техническим требованиям источники питания программируемые Keithley серии 2200 соответствуют ГОСТ 22261-94, по требованиям к климатическим и механическим воздействиям - группе 3 ГОСТ 22261-94 с диапазоном рабочих температур от 0 до + 40 оС.
Программное обеспечение по структуре является целостным, предназначено для управления режимами работы и выполнения сервисных функций. Калибровочные константы хранятся в энергонезависимой памяти микроконтроллера, вход в калибровочный режим защищен от неавторизованного доступа. Идентификационные данные и сведения о защите программного обеспечения представлены в таблице ниже.
| идентификационное наименование программного обеспечения | 2200 Series Firmware |
| номер версии программного обеспечения | 1.26 и выше |
| класс риска (уровень защиты) | класс риска A по WELMEC 7.2 для категории P уровень защиты A по МИ 3286-2010 |
| диапазон установки напряжения | |
| 2200-20-5 | от 0 до 20 В |
| 2200-30-5 | от 0 до 30 В |
| 2200-32-3 | от 0 до 32 В |
| 2200-60-2 | от 0 до 60 В |
| 2200-72-1 | от 0 до 72 В |
| диапазон установки силы тока | |
| 2200-20-5 | от 0 до 5 А |
| 2200-30-5 | от 0 до 5 А |
| 2200-32-3 | от 0 до 3 А |
| 2200-60-2 | от 0 до 2,5 А |
| 2200-72-1 | от 0 до 1,2 А |
| максимальная выходная мощность в нагрузке | |
| 2200-20-5 | 100 Вт |
| 2200-30-5, 2200-60-2 | 150 Вт |
| 2200-32-3 | 96 Вт |
| 2200-72-1 | 86 Вт |
| пределы допускаемой основной погрешности установки | |
| напряжения U в режиме обратной связи при температуре 25 ± 5 °С | |
| 2200-20-5, 2200-30-5, 2200-32-3 | : (3-10'1 1 • 3 мВ) |
| 2200-60-2, 2200-72-1 | : (З-iо-1i • 6 мВ) |
| пределы допускаемой основной погрешности измерения | |
| напряжения U при температуре 25 ± 5 °С | |
| 2200-20-5, 2200-32-3 | : (2-кг' i • з мВ) |
| 2200-30-5 | : (2-КГ1 1 • 2.5 мВ) |
| 2200-60-2 | : (2-кг' i • 6 мВ) |
| 2200-72-1 | : (2-КГ1 1 • 5 мВ) |
| пределы допускаемой основной погрешности установки и | |
| измерения силы тока I при температуре 25 ± 5 °С | |
| 2200-20-5, 2200-32-3 | : (5-КГ1 I • 2 м.Л) |
| 2200-30-5 | : (5-КГ1 I • 2.5 м.Л) |
| 2200-60-2 | : (5-КГ1 I • 1.5 м.Л) |
| 2200-72-1 | : (5-КГ1 I • 1 м.Л) |
| нестабильность напряжения U при изменении силы тока в нагрузке от 0 до 100 % максимального значения, не более | ± (Г10'4 U + 1 мВ) |
| нестабильность силы тока I при изменении напряжения на нагрузке от 10 до 90 % максимального значения, не более | |
| 2200-20-5, 2200-32-3 | : (5-КГ1 I 0.1 м.Л) |
| 2200-30-5 | : (5-КГ1 I • 1,5 м.Л) |
| 2200-60-2, 2200-72-1 | : (5-КГ1 I • 0.5 м.Л) |
| нестабильность напряжения U при изменении напряжения питания сети в пределах ± 10 % от номинального значения, не более | |
| 2200-20-5, 2200-30-5, 2200-32-3, 2200-72-1 | : (1-КГ1 Г • 1 мВ) |
| 2200-60-2 | : (1-КГ1 Г • 2 мВ) |
| нестабильность силы тока I при изменении напряжения питания сети в пределах ± 10 % от номинального значения, не более | |
| 2200-20-5, 2200-30-5, 2200-32-3, 2200-72-1 | : (5-КГ1 1 0.1 м.Л) |
| 2200-60-2 | : (5-КГ1 I • 0.05 м.Л) |
| уровень пульсаций и шумов напряжения, не более, типовое значение | |
| в диапазоне частот до 7 МГц | |
| среднеквадратическое значение амплитуда (от пика до пика) ..............................................................................................................................................................................................................2200-20-5. 2200-72-1............................................................................. | 1 мВ 3 мВ |
| 2200-32-3, 2200-30-5 | 4 мВ |
| 2200-60-2 | 5 мВ |
| в диапазоне частот до 20 МГц среднеквадратическое значение амплитуда (от пика до пика) | 3 мВ 20 мВ |
| уровень пульсаций и шумов силы тока в диапазоне частот до 20 МГц, типовое среднеквадратическое значение, не более | |
| 2200-20-5, 2200-30-5, 2200-60-2, 2200-72-1 | 3 мА |
| 2200-32-3 | 4 мА |
| габаритные размеры | |
| ширина | 242 мм |
| высота | 106 мм |
| глубина | 384 мм |
| масса, не более | |
| 2200-20-5, 2200-30-5, 2200-32-3, 2200-72-1 | 7,3 кг |
| 2200-60-2 | 7,0 кг |
| потребляемая мощность от сети 220 В; 50 Гц, не более | |
| 2200-20-5, 2200-32-3, 2200-72-1 | 250 В А |
| 2200-30-5, 2200-60-2 | 350 В А |
| рабочие условия применения | |
| температура окружающей среды относительная влажность воздуха при температуре до 40 °С предельная высота над уровнем моря | от 0 до + 40 °С от 5 до 95 % 2000 м |
| условия хранения и транспортирования | |
| температура окружающей среды | от - 20 до + 70 °С |
| относительная влажность воздуха при температуре до 40 °С | от 5 до 95 % |
| предельная высота над уровнем моря | 4000 м |
| электромагнитная совместимость | ГОСТ Р 51522-99 |
| безопасность | ГОСТ Р 52319-2005 |
Знак утверждения типа наносится на заднюю панель корпуса в средней нижней части в виде наклейки и на титульный лист краткого руководства пользователя 2200S-901-01R.
| наименование и обозначение | количество |
| Источник питания программируемый Keithley серии 2200 | 1 шт. по заказу |
| Кабель сетевой | 1 шт. |
| Колодка короткозамыкателя для разъема задней панели CS1638-12 | 1 шт. |
| Компакт-диск CD с документацией и драйвером ПО 2200S-950-01 | 1 шт. |
| Источники питания программируемые Keithley серии 2200. Руководство по эксплуатации 2200S-901-01R (на компакт-диске) | 1 шт. |
| Источники питания программируемые Keithley серии 2200. Методика поверки. KI-2200-2012 | 1 шт. |
осуществляется по документу KI-2200-2012 «Источники питания программируемые Keithley серии 2200 (2200-20-5, 2200-30-5, 2200-32-3, 2200-60-2, 2200-72-1)», утвержденному руководителем ГЦИ СИ «РОСИСПЫТАНИЯ» 20.04.2012 г.
Средства поверки:
| наименование и требования к метрологическим характеристикам | рекомендуемое средство поверки и его метрологические характеристики |
| измеритель постоянного напряжения относительная погрешность измерения напряжения от 3 до 50 мВ не более ± 0,02 % от 5 до 72 В не более ± 0,007 % | мультиметр Agilent 3458A относительная погрешность измерения постоянного напряжения от 3 до 10 мВ не более ± 0,01 % от 10 до 50 мВ не более ± 0,004 % от 5 до 72 В не более ± 0,0013 % |
| мера сопротивления 0,01 Ом относительная погрешность сопротивления не более ± 0,02 %; максимальная сила тока 5 А | катушка сопротивления Р310 0,01 Ом класс точности 0,01 или 0,02; максимальная сила тока 10 А |
| нагрузка электронная относительная погрешность установки силы тока от 0,6 до 5 А не более ± 2 %; относительная погрешность установки напряжения от 2 до 65 В не более ± 2 % | нагрузка электронная постоянного тока B&K Precision 8510 относительная погрешность установки силы тока от 0,6 до 5 А не более ± 0,2 %; относительная погрешность установки напряжения от 2 до 65 В не более ± 0,075 % |
Методы измерений изложены в руководстве по эксплуатации 2200S-901-01R.
Нормативные документы, устанавливающие требования к источникам питания программируемым Keithley серии 2200
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
Выполнение работ по оценке соответствия промышленной продукции установленным законодательством Российской Федерации обязательным требованиям.
