Источники питания программируемые PWS4000 мод. PWS4205, PWS4305, PWS4323, PWS4602, PWS4721, 49916-12

49916-12
Источники питания программируемые серии PWS4000 предназначены для создания стабилизированных напряжения или силы постоянного тока на резистивной нагрузке.
Документы
Карточка СИ
Номер в госреестре 49916-12
Наименование СИ Источники питания программируемые
Обозначение типа СИ PWS4000 мод. PWS4205, PWS4305, PWS4323, PWS4602, PWS4721
Изготовитель Компания "Tektronix (China) Co., Ltd.", Китай
Год регистрации 2012
Срок свидетельства 10.04.2022
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать

Назначение

Источники питания программируемые серии PWS4000 предназначены для создания стабилизированных напряжения или силы постоянного тока на резистивной нагрузке.

Описание

Принцип действия источников питания программируемых серии PWS4000 основан на цифро-аналоговом преобразовании заданного в цифровом коде значения напряжения или силы тока в выходную аналоговую величину с использованием схем умощнения выхода. Установленные значения напряжения на выходе (или непосредственно на нагрузке в режиме обратной связи) и силы тока измеряются встроенным измерителем напряжения и силы тока на основе аналого-цифровых преобразователей, высокостабильных резистивных элементов во входных устройствах деления напряжения, и потенциометрической схемы измерения силы тока. Управление режимами работы производится с лицевой панели либо дистанционно через интерфейсы GPIB, USB. На встроенный микроконтроллер установлено фирменное программное обеспечение. Значения воспроизводимых и измеряемых величин отображаются на монохромном жидкокристаллическом дисплее.

Модели в серии отличаются диапазонами установки напряжения и силы тока.

Конструктивно источники питания программируемые серии PWS4000 выполнены в виде моноблока в настольном исполнении. Пломбирование от несанкционированного доступа производится нанесением на заводе-изготовителе или в авторизованном сервисном центре специальной краски под винт на задней панели. Знак поверки в виде наклейки размещается в середине боковой панели.

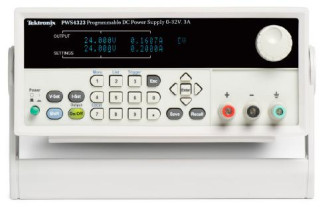

Общий вид источников питания программируемых серии PWS4000 показан на фотографии 1, задняя панель - на фотографии 2.

По техническим требованиям источники питания программируемые серии PWS4000 соответствуют ГОСТ 22261-94, по требованиям к климатическим и механическим воздействиям - группе 3 ГОСТ 22261-94 с диапазоном рабочих температур от 0 до + 40 оС.

Программное обеспечение

Программное обеспечение по структуре является целостным, предназначено для управления режимами работы и выполнения сервисных функций. Калибровочные константы хранятся в энергонезависимой памяти микроконтроллера, вход в калибровочный режим защищен от неавторизованного доступа. Идентификационные данные и сведения о защите программного обеспечения представлены в таблице ниже.

идентификационное наименование программного обеспечения

PWS4000 Series Firmware

номер версии программного обеспечения

1.26 и выше

класс риска (уровень защиты)

класс риска A по WELMEC 7.2 для категории P уровень защиты A по МИ 3286-2010

Технические характеристики

диапазон установки напряжения

PWS4205

от 0 до 20 В

PWS4305

от 0 до 30 В

PWS4323

от 0 до 32 В

PWS4602

от 0 до 60 В

PWS4721

от 0 до 72 В

диапазон установки силы тока

PWS4205

от 0 до 5 А

PWS4305

от 0 до 5 А

PWS4323

от 0 до 3 А

PWS4602

от 0 до 2,5 А

PWS4721

от 0 до 1,2 А

максимальная выходная мощность в нагрузке

PWS4205

100 Вт

PWS4305, PWS4602

150 Вт

PWS4323

96 Вт

PWS4721

86 Вт

пределы допускаемой основной погрешности установки

напряжения U в режиме обратной связи при температуре 25 ± 5 °С

PWS4205, PWS4305, PWS4323

: (3-10'1 1 • 3 мВ)

PWS4602, PWS4721

: (3-1 о-1i • 6 мВ)

пределы допускаемой основной погрешности измерения

напряжения U при температуре 25 ± 5 °С

PWS4205, PWS4323

: (2-кг' i • з мВ)

PWS4305

: (2-КГ1 1 • 2.5 мВ)

PWS4602

: (2-кг' i • 6 мВ)

PWS4721

: (2-КГ1 1 • 5 мВ)

пределы допускаемой основной погрешности установки и

измерения силы тока I при температуре 25 ± 5 °С

PWS4205, PWS4323

: (5-КГ1 I • 2 м.Л)

PWS4305

: (5-КГ1 I • 2.5 м.Л)

PWS4602

: (5-КГ1 I • 1.5 м.Л)

PWS4721

: (5-КГ1 I • 1 м.Л)

нестабильность напряжения U при изменении силы тока в нагрузке от 0 до 100 % максимального значения, не более

± (Ы0‘4 U + 1 мВ)

нестабильность силы тока I при изменении напряжения на нагрузке от 10 до 90 % максимального значения, не более

PWS4205, PWS4323

: (5-КГ1 I 0.1 м.Л)

PWS4305

: (5-КГ1 I • 1,5 м.Л)

PWS4602, PWS4721

: (5-КГ1 I • 0.5 м.Л)

нестабильность напряжения U при изменении напряжения питания сети в пределах ± 10 % от номинального значения, не более

PWS4205, PWS4305, PWS4323, PWS4721

: (1-КГ1 Г • 1 мВ)

PWS4602

: (1-КГ1 Г • 2 мВ)

нестабильность силы тока I при изменении напряжения

питания сети в пределах ± 10 % от номинального значения, не более

PWS4205, PWS4305, PWS4323, PWS4721

: (5-КГ1 I 0.1 м.Л)

PWS4602

: (5-КГ1 I • 0.05 м.Л)

уровень пульсаций и шумов напряжения, не более, типовое значение

в диапазоне частот до 7 МГц

среднеквадратическое значение амплитуда (от пика до пика) .............................................................................................................................................................................................................PWS4205. PWS4721................................................................................

1 мВ 3 мВ

PWS4323, PWS4305

4 мВ

PWS4602

5 мВ

в диапазоне частот до 20 МГц

среднеквадратическое значение амплитуда (от пика до пика)

3 мВ 20 мВ

уровень пульсаций и шумов силы тока в диапазоне частот до 20 МГц, типовое среднеквадратическое значение, не более

PWS4205, PWS4305, PWS4602, PWS4721

3 мА

PWS4323

4 мА

габаритные размеры

ширина

242 мм

высота

106 мм

глубина

384 мм

масса, не более

PWS4205, PWS4305, PWS4323, PWS4721

7,3 кг

PWS4602

7,0 кг

потребляемая мощность от сети 220 В; 50 Гц, не более

PWS4205, PWS4323, PWS4721

250 В А

PWS4305, PWS4602

350 В А

рабочие условия применения

температура окружающей среды

относительная влажность воздуха при температуре до 40 °С предельная высота над уровнем моря

от 0 до + 40 °С от 5 до 95 % 2000 м

условия хранения и транспортирования

температура окружающей среды

от - 20 до + 70 °С

относительная влажность воздуха при температуре до 40 °С

от 5 до 95 %

предельная высота над уровнем моря

4000 м

электромагнитная совместимость

ГОСТ Р 51522-99

безопасность

ГОСТ Р 52319-2005

Знак утверждения типа

Знак утверждения типа наносится на заднюю панель корпуса в средней нижней части в виде наклейки и на титульный лист краткого руководства пользователя 071-2770-01.

Комплектность

наименование и обозначение

количество

Источник питания программируемый серии PWS4000

1 шт. по заказу

Кабель сетевой

1 шт.

Колодка короткозамыкателя для разъема задней панели

1 шт.

Компакт-диск CD с документацией и драйвером ПО

1 шт.

Источники питания программируемые серии PWS4000. Руководство по эксплуатации 071-2770-01 (на компакт-диске)

1 шт.

Источники питания программируемые серии PWS4000. Методика поверки. PWS4000-2012

1 шт.

Поверка

осуществляется по документу PWS4000-2012 «Источники питания программируемые серии PWS4000 (PWS4205, PWS4305, PWS4323, PWS4602, PWS4721)», утвержденному руководителем ГЦИ СИ «РОСИСПЫТАНИЯ» 20.04.2012 г.

Средства поверки:

наименование и требования к метрологическим характеристикам

рекомендуемое средство поверки и его метрологические характеристики

измеритель постоянного напряжения относительная погрешность измерения напряжения

от 3 до 50 мВ не более ± 0,02 % от 5 до 72 В не более ± 0,007 %

мультиметр Agilent 3458A относительная погрешность измерения постоянного напряжения от 3 до 10 мВ не более ± 0,01 % от 10 до 50 мВ не более ± 0,004 % от 5 до 72 В не более ± 0,0013 %

мера сопротивления 0,01 Ом относительная погрешность сопротивления не более ± 0,02 %; максимальная сила тока 5 А

катушка сопротивления Р310 0,01 Ом класс точности 0,01 или 0,02; максимальная сила тока 10 А

нагрузка электронная

относительная погрешность установки силы тока от 0,6 до 5 А не более ± 2 %; относительная погрешность установки напряжения от 2 до 65 В не более ± 2 %

нагрузка электронная постоянного тока B&K Precision 8510

относительная погрешность установки силы тока от 0,6 до 5 А не более ± 0,2 %; относительная погрешность установки напряжения от 2 до 65 В не более ± 0,075 %

Сведения о методах измерений

Методы измерений изложены в руководстве по эксплуатации 071-2770-01.

Нормативные документы, устанавливающие требования к источникам питания программируемым серии PWS4000

ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции установленным законодательством Российской Федерации обязательным требованиям.

Зарегистрировано поверок 298
Поверителей 37
Актуальность данных 22.11.2024
