Осциллографы цифровые ADS, 49918-12

Осциллографы цифровые ADS (далее осциллографы) предназначены для исследования формы электрических сигналов путем визуального наблюдения на жидкокристаллическом дисплее и измерения их амплитудных и временных параметров.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	49918-12
Наименование СИ	Осциллографы цифровые
Обозначение типа СИ	ADS
Изготовитель	"Fujian Lilliput Optoelectronics Technology Co., Ltd.", Китай
Год регистрации	2012
Срок свидетельства	10.04.2027
МПИ (интервал между поверками)	1 год
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия осциллографов основан на аналого-цифровом преобразовании входного сигнала с задаваемой частотой дискретизации, регистрации цифровых данных в запоминающем устройстве для последующей цифровой обработки и отображения на жидкокристаллическом дисплее.

Осциллографы выполнены в виде моноблока со съемным сетевым шнуром питания (имеется возможность работы от аккумулятора). На лицевой панели расположены органы управления горизонтальной и вертикальной развертками, синхронизацией развертки и режимами обработки и отображения, входные разъёмы вертикальных каналов и внешней синхронизации, выход встроенного калибратора. На верхней стороне осциллографа находятся выключатель осциллографа и откидная ручка для переноски. Для моделей АDS-2061M, ADS-2061MV, АDS-2111M, АDS-2111MV, АDS-2121M, ADS-2121MV, АDS-2221M, АDS-2221MV: на задней стороне находятся разъем Trig (P/F) Out и клемма заземления, на левой стороне расположены разъем для подключения сетевого шнура питания и сетевой выключатель, на правой стороне расположены разъемы интерфейсов связи, на нижней панели расположены отсек для установки аккумулятора, опорные ножки и откидные упоры. Для моделей ADS-2182, ADS-2282: на задней стороне находятся интерфейсы связи, клемма заземления и отсек для установки аккумулятора, на левой стороне расположен разъем для подключения сетевого шнура питания, на нижней стороне установлены опорные ножки и откидные упоры.

Осциллографы АDS имеют 10 модификаций (моделей): АDS-2061M, ADS-2061MV, АDS-2111M, АDS-2111MV, АDS-2121M, ADS-2121MV, ADS-2182, АDS-2221M, АDS-2221MV, ADS-2282 под торговой маркой АКТАКОМ, различающихся полосой пропускания, максимальной частотой дискретизации и видами интерфейсов связи.

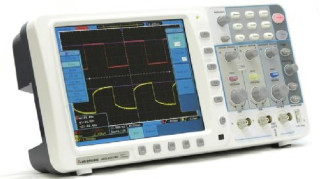

Фотографии общего вида осциллографов представлены на рис. 1. Схема пломбировки от несанкционированного доступа изображена на рис. 2.

Программное обеспечение

Программное обеспечение (ПО) осциллографов предназначено для управления режимами работы, обработки цифровых данных, их отображения на дисплее и выдачи на интерфейсы связи.

Контроль целостности программы выполняется автоматически при каждом запуске. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных

изменений в соответствии с МИ 3286-2010 - С.

Идентификационные данные программного обеспечения

Наименование

Идентификационное наименование (наименование модификации)

Номер версии (идентификационный номер)

Цифровой идентификатор (контрольная сумма исполняемого кода)

Алгоритм

вычисления

цифрового

идентифика

тора

Программное

обеспечение

осциллографов

АDS

ADS-2061M, ADS-2061MV, ADS-2111M, ADS-2111MV, ADS-2121M, ADS-2121MV, ADS-2221M, ADS-2221MV

V2.1.x*

9BC71D5EA2

CRC32

ADS-2182, ADS-2282

V1.3.x*

3E22AC584B

CRC32

* - номер версии ПО осциллографов ^DS определяют первые две цифры, разделенные точками. Вместо х могут быть любые символы.

Технические характеристики

Параметры каналов вертикального отклонения_

Количество каналов	2
Пределы допускаемой относительной погрешности коэффициентов отклонения, %, за исключением коэффициента отклонения 2 мВ/дел (не нормируется)	±3
Диапазон установки коэффициентов отклонения каждого из каналов (ступенями соответственно ряду 1-2-5)	от 2 мВ/дел до 10 В/дел
Полоса пропускания (-3 дБ) для моделей, МГц: - АDS-2061M, ADS-2061MV;	0-60
- АDS-2111M, АDS-2111MV, АDS-2121M, ADS-2121MV,
ADS-2182;	0-100
- АDS-2221M, АDS-2221MV, ADS-2282	0-200
Время нарастания переходной характеристики каждого из
каналов для моделей, нс, не более:
- АDS-2061M, ADS-2061MV;	5,8
- АDS-2111M, АDS-2111MV, АDS-2121M, ADS-2121MV,
ADS-2182;	3,5
- АDS-2221M, АDS-2221MV, ADS-2282	1,8
Число разрядов АЦП	8

Максимальный объем памяти для моделей, точек: - АБ8-2061М, ADS-2061MV, АБ8-2111M, АБ8-2111MV, АБ8-2121М, ADS-2121MV, АDS-2221M, АDS-2221MV; - ADS-2182, ADS-2282	10 106 на каждый канал 2,5 106 на каждый канал
Входной импеданс каждого из каналов	Rbx=1 МОм ±2 %, Свх не более 20 пФ
Допускаемое суммарное значение постоянного и переменного (пикового) напряжений, В	400
Связь по входу	открытый вход (DC), закрытый вход (AC), замыкание на землю (Ground)

Параметры канала горизонтального отклонения

Пределы допускаемой относительной погрешности коэффициента развертки, %	±0,5
Диапазон установки коэффициента развертки для моделей (с шагом 1-2-5): - АDS-2061M, ADS-2061MV; - АDS-2111M, АDS-2111MV, АDS-2121M, ADS-2121MV, ADS-2182; - АDS-2221M, АDS-2221MV, ADS-2282	от 5 нс/дел до 100 с/дел от 2 нс/дел до 100 с/дел от 1 нс/дел до 100 с/дел
Максимальная частота дискретизации для моделей, ГГц: - АDS-2061M, ADS-2061MV; - АDS-2111M, АDS-2111MV, ADS-2182; - АDS-2121M, ADS-2121MV, АDS-2221M, АDS-2221MV, ADS-2282	0,5 (0,25 - каждый канал); 1 (0,5 - каждый канал); 2 (1 - каждый канал)
Режимы работы	основной, растяжка, Х-Y

Параметры канала синхронизации

Режимы запуска развёртки	автоколебательный Auto, ждущий Normal, однократный Single
Типы синхронизации	по фронту/спаду; по видеосигналу; по длительности импульса (24 нс - 10 с); по скорости нарастания (24 нс - 10 с)
Диапазон задержки сигнала запуска	от 100 нс до 10 с
Условие запуска	по нарастающему фронту, по спадающему фронту
Источник сигнала запуска	внутренний (каналы СН1, СН2); внешний (ЕХТ, ЕХТ/5); от сети
Тип входа для синхронизации	открытый, закрытый, ФНЧ, ФВЧ
Минимальный уровень входного сигнала для синхронизации: - внутренней; - внешней ЕХТ	±0,4 деления (время нарастания сигнала 20 нс и более); ±100 мВ
Диапазон установки уровня запуска для внутренней синхронизации	±6 делений
Допускаемое суммарное значение постоянного и переменного (пикового) напряжений для входа внешней синхронизации, В	400
Запуск по видеосигналу
Частота и стандарты видеосигналов	NTSC, PAL и SECAM диапазон строк 1-525 (NTSC) и 1-625 (PAL/SECAM)

Измеряемые параметры

напряжение, время

Пределы допускаемой абсолютной погрешности курсорных измерений:

- по оси Y (мВ, В);

- по оси Х (нс, мкс, мс, с)

АИ=±(0,02-их+0,04-Коткл); Д1=±(0,02-1х+0,04-Кразв), где Ux (tx) - измеренное значение напряжения (времени),

Коткл (Кразв) - установленное значение коэффициента отклонения (развёртки)

Диапазон установки курсоров, делений от центральной линии для моделей:

- АDS-2061M, ADS-2061MV, АDS-2111M, АDS-2111MV, АDS-2121M, ADS-2121MV, АDS-2221M, АDS-2221MV;

- ADS-2182, ADS-2282

±5 по оси Y ±8 по оси Х

±4 по оси Y ±5 по оси Х

Технические параметры

Режим усреднения, выборки	4, 16, 64, 128
Интерполяция	Sin (x)/x, линейная
Автоматические измерения	20 типов: : Pk-Pk, Max, Min, Vtop, Vbase, Vamp, Mean, Cycrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, Delay A^B, Delay A^B,+D Width, -D Width, +Duty, -Duty.
Математические операции	сложение, вычитание, умножение, деление, инверсия
Функция БПФ	4 окна: прямоугольник, Hamming, Hanning или Blackman
Сохранение осциллограмм во внутреннюю память для моделей: - АDS-2061M, ADS-2061MV, АDS-2111M, АDS-2111MV, АDS-2121M, ADS-2121MV, АDS-2221M, АDS-2221MV; - ADS-2182, ADS-2282	до 15 до 4
Интерфейсы связи для моделей: - АDS-2061M, ADS-2111M, ADS-2121M, ADS-2221M; - АDS-2061MV, АDS-2111MV, ADS-2121MV, ADS-2221MV; - ADS-2182, ADS-2282	USB-device, USB-host, LAN, RS-232; USB-device, USB-host, LAN, VGA; USB-device, USB-host, RS-232
Дисплей для моделей: - АDS-2061M, ADS-2061MV, АDS-2111M, АDS-2111MV, АDS-2121M, ADS-2121MV, АDS-2221M, АDS-2221MV; - ADS-2182, ADS-2282	ЖК, TFT, 203 мм (8"), разрешение 800х600, 65536 цветов ЖК, TFT, 203 мм (8"), разрешение 640х480, 65536 цветов
Режим послесвечения экрана	1 с, 2 с, 5 с, го
Время установления рабочего режима	30 минут
Питание: - от сети переменного тока 50 Гц; - от съёмного аккумулятора	(100-240) В; 7,4 В

Потребляемая мощность, ВА, не более	18
Нормальные условия эксплуатации: - температура, °С	от 15 до 25
- влажность, %	до 80
Рабочие условия эксплуатации: - температура, °С	от 0 до 40
- влажность, %	до 80
Условия хранения: - температура, °С	от минус 10 до 55
- влажность, %	до 80 при 35 °С
Габаритные размеры для моделей, мм (длина, ширина, высота): - АDS-2061M, ADS-2061MV, АDS-2111M, АDS-2111MV, АDS-2121M, ADS-2121MV,	340x80x170
АDS-2221M, АDS-2221MV; - ADS-2182, ADS-2282	370x135x185
Масса для моделей, кг: - АDS-2061M, ADS-2061MV, АDS-2111M, АDS-2111MV, АDS-2121M, ADS-2121MV,	1,8
АDS-2221M, АDS-2221MV; - ADS-2182, ADS-2282	2,2

Знак утверждения типа

Знак утверждения типа наносят типографским способом на обложку руководства по эксплуатации и на корпус осциллографов в виде наклейки.

Комплектность

1. Осциллограф............................................................................................................ 1 шт.

2. Сетевой шнур........................................................................................................... 1 шт.

3. Пробник с комплектом для настройки..................................................................2 шт.

4. USB-кабель...............................................................................................................1 шт.

5. Руководство по эксплуатации (включая методику поверки)..............................1 экз.

6. Упаковочная тара.....................................................................................................1 шт.

Поверка

Осуществляется по документу МП 06/002-12 «Осциллографы цифровые ADS. Методика поверки», изложенному в приложении А к руководству по эксплуатации, утвержденному ГЦИ СИ ФБУ «ЦСМ Московской области» 29 марта 2012 г.

Основные средства поверки:

Установка измерительная К2С-62А, диапазон ик от 20 мкВ до 200 В, погрешность ±(0,0015 ик + 1,5 мкВ), девиация в диапазоне ±10 % от величины напряжения; диапазон периода следования Тк от 0,5 нс до 5 с, погрешность ±1 • 10-6 Тк, девиация в диапазоне ±10 % от величины периода следования; диапазон частот от 0,1 Гц до 2000 МГц, погрешность ±Г10-6 f; длительность фронта - менее 0,7 нс, длительность импульсов 0,1; 1; 10 мкс.

Сведения о методах измерений

Методики (методы) измерений приведены в руководстве по эксплуатации осциллографов.

Нормативные и технические документы, устанавливающие требования к осциллографам цифровым запоминающим ADS

1. Техническая документация фирмы изготовителя.

Рекомендации к применению

- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
