| Номер в госреестре | 49919-12 |
| Наименование СИ | Трансформаторы напряжения заземляемые |
| Обозначение типа СИ | JDZX9-35R |
| Изготовитель | Компания "Dalian No.1 Instrument Transformer Co., Ltd.", Китай |
| Год регистрации | 2012 |
| Срок свидетельства | 18.05.2017 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |

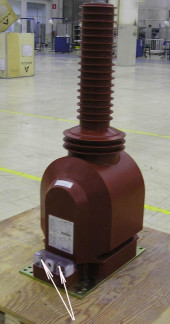

Трансформаторы напряжения заземляемые типа JDZX9-35R (далее трансформаторы) предназначены для преобразования напряжения в электрических цепях переменного тока с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Трансформаторы предназначены для внутренней установки в комплектные распределительные устройства (КРУ) в электроустановках переменного тока частоты 50 Гц с классом напряжения 35 кВ.
Принцип действия трансформатора основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопро-воде, вследствие чего во вторичной обмотке создается напряжение пропорциональное первичному напряжению.
По конструктивному исполнению трансформаторы являются однофазными, с одним изолированным выводом первичной обмотки, другой вывод первичной обмотки при эксплуатации подлежит заземлению. В конструкции трансформаторов применена установка предохранительного устройства со сменным плавким предохранителем. Магнитопровод, предохранительное устройство, первичная и вторичные обмотки трансформаторов залиты эпоксидным компаундом, который обеспечивает требуемую электрическую прочность изоляции, защиту обмоток и предохранительного устройства от проникновения влаги, а также от механических повреждений.
Трансформаторы в зависимости от исполнения выпускаются с одной или двумя основными (измерительными) вторичными обмотками и одной дополнительной вторичной обмоткой, предназначенной для питания цепей защиты, автоматики, управления, сигнализации, а также для контроля изоляции сети. Панель с выводами вторичных обмоток и заземляемым выводом первичной обмотки имеет защитную диэлектрическую крышку, которая крепится винтами, имеющими отверстия для пломбирования.
Трансформаторы имеют опорную металлическую плиту с четырьмя отверстиями для их крепления и четырьмя отверстиями с резьбой М12, предназначенных для выполнения такелажных операций.
На трансформаторах для большего удобства при их идентификации предусмотрена установка двух одинаковых паспортных табличек с указанием их основных технических характеристик. Таблички находятся на фасадной и задней сторонах трансформаторов.
Основные характеристики трансформаторов указаны в таблице 1 Таблица 1
| Наименование характеристики | Значение характеристики |
| Номинальное фазное напряжение первичной обмотки, кВ | 35/V3 |
| Частота, Гц | 50 |
| Количество вторичных обмоток, шт. | 2; 3 |
| Номинальное напряжение основных вторичных обмоток, кВ | 0,1/V3 |
| Номинальное напряжение дополнительной вторичной обмотки, кВ | 0,1/3 |
| Класс точности вторичных обмоток по ГОСТ 1983 - основных - дополнительной | 0,2; 0,5 3Р; 6Р |
| Номинальная мощность основных вторичных обмоток, В-А | 20; 30; 40; 100 |
| Номинальная мощность дополнительной вторичной обмотки, В-А | 100;150 |
| Предельная мощность, В-А | 300; 600 |
| Климатическое исполнение и категория размещения по ГОСТ 15150 | У3 |
| Температура воздуха при эксплуатации, °С | от минус 25 до плюс 40 |
| Масса, кг | до 78 |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 370 270 830 |
Средний срок службы трансформаторов - 20 лет.
Знак утверждения типа наносится на трансформаторы методом аппликации рядом с верхним краем паспортной таблички по ее центру, а также с помощью штампа в их паспортах.
Трансформатор тока - 1 шт.; паспорт - 1 шт.
осуществляется по ГОСТ 8.216-88 «ГСИ. Трансформаторы напряжения. Методика поверки». Эталоны:
Трансформатор напряжения измерительный лабораторный НЛЛ, Госреестр СИ №5811-06, класс точности 0,05.
Прибор сравнения КНТ-03. Госреестр СИ №24719-03.
Руководство по эксплуатации трансформаторов тока JDZX9-35R.
Нормативные документы, устанавливающие требования к трансформаторам напряжения заземляемым JDZX9-35R
1. МЭК 60044-2(2003) «Трансформаторы измерительные. Часть 2. Индуктивные трансформаторы напряжения».
2. ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия».
3. ГОСТ 8.216-88 «ГСИ. Трансформаторы напряжения. Методика поверки».
Осуществление торговли и товарообменных операций.
