Трансформаторы тока опорные LZZB9-35D, 49920-12

Назначение

Трансформаторы тока опорные типа LZZB9-35D (далее трансформаторы) предназначены для преобразования переменного тока в электрических цепях с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.

Трансформаторы предназначены для внутренней установки в комплектные распределительные устройства (КРУ) в электроустановках переменного тока частоты 50 Гц с классом напряжения 35 кВ.

Описание

Принцип действия трансформатора основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопро-воде, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

Трансформаторы имеют магнитопроводы, первичную и вторичные обмотки, залитые эпоксидным компаундом, который обеспечивает требуемую электрическую прочность изоляции, защиту обмоток от проникновения влаги, а также от механических повреждений.

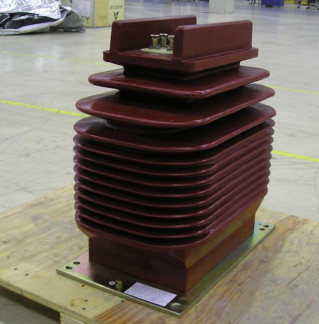

Трансформаторы имеют опорную конструкцию. В нижней их части расположена металлическая плита, с помощью которой они крепятся на горизонтальных и вертикальных поверхностях. На верхней части трансформаторов находятся выводы первичной обмотки, которые помимо основного назначения по механическим и изоляционным характеристикам могут служить точками опоры для шинопроводов главных цепей распределительных устройств.

Выводы первичной обмотки трансформаторов с номинальным первичным током до 1000 А имеют для крепления подводящих шин по два отверстия под болты М12. В трансформаторах с номинальным первичным током 1200 - 2000 А для этих целей служат четыре отверстия под болты М12, такие трансформаторы в своем обозначении имеют дополнительный символ -G, т.е. имеют обозначение LZZB9-35DG.

Трансформаторы выпускаются с одной вторичной измерительной обмоткой и двумя вторичными обмотками, предназначенными для подключения устройств защиты и автоматики. Панель с выводами вторичных обмоток имеет защитную диэлектрическую крышку, которая крепится винтами, имеющими отверстия для пломбирования.

На трансформаторах для большего удобства при их идентификации предусмотрена установка двух одинаковых паспортных табличек с указанием их основных технических характеристик. Одна табличка находится сверху на правой стороне трансформатора, другая - на опорной плите, в его задней части.

Технические характеристики

Основные характеристики трансформаторов указаны в таблице 1 Таблица 1

Средний срок службы трансформаторов - 20 лет.

Знак утверждения типа

Знак утверждения типа наносится на трансформаторы методом аппликации рядом с нижним правым углом паспортной таблички, а также с помощью штампа в их паспортах.

Комплектность

Трансформатор тока - 1 шт., паспорт - 1 шт.

Поверка

осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки». Эталоны:

Трансформаторы тока эталонные двухступенчатые ИТТ-3000.5, Госреестр СИ №19457-00. Трансформаторы тока измерительные лабораторные ТТИ-100, Госреестр СИ №29922-05. Прибор сравнения КНТ-03. Госреестр СИ №24719-03.

Сведения о методах измерений

Руководство по эксплуатации трансформаторов тока LZZB9-35D.

Нормативные документы, устанавливающие требования к трансформаторам тока опорным LZZB9-35D

1.    МЭК 60044-1(2003) «Трансформаторы измерительные. Часть 1. Трансформаторы тока.

2.    ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».

3.    ГОСТ 8.217-2003 «Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки».

4.    ГОСТ 8.550-86 « Государственная система обеспечения единства измерений. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока».

Рекомендации к применению

Осуществление торговли и товарообменных операций.
