| Номер в госреестре | 49931-12 |
| Наименование СИ | Модули измерительные |
| Обозначение типа СИ | НЭП-512С |
| Изготовитель | Акционерное общество "Научно-технический центр "Диапром" (АО "НТЦД"), г. Москва |
| Год регистрации | 2012 |
| Срок свидетельства | 20.04.2027 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Модули измерительные НЭП-512С (далее по тексту - модули, НЭП) предназначены для измерения, накопления, хранения в памяти и передачи электрических параметров (напряжения переменного тока) электроприводной арматуры.
Принцип действия модулей измерительных НЭП-512С основан на измерении среднеквадратических значений напряжений переменного тока синусоидальной формы путем измерения мгновенных значений с использованием 12-ти разрядного АЦП при частоте дискретизации до 25 кГц.
Модули обладают энергонезависимой флэш-памятью, передает по Ethernet, USB каналам или путем переноса на флэш-карте формата SD информацию на компьютер сбора информации. Полученные результаты могут быть обработаны как по месту установки, так и в лаборатории диагностики.
Измерительные каналы НЭП используются для измерения среднеквадратического значения напряжения переменного тока синусоидальной формы с коэффициентом гармоник не превышающим 3,5 %.
Инициативные каналы в накопителях используются для запуска процесса измерения сигналов.
Характеристики прикладного программного обеспечения (далее по тексту - ПО) «NEP_512» приведены в таблице 1.
Системное ПО НЭП (встроенное) реализовано аппаратно и является метрологически значимым.
ПО «NEP_512» (внешнее) устанавливается на персональный компьютер и предназначено для представления пользователю информации по измерительным каналам модуля в удобном виде.
Встроенное программное обеспечение НЭП может быть проверено, установлено или переустановлено только на заводе-изготовителе с использованием специальных программнотехнических устройств.
Таблица 1 - Характеристики программного обеспечения
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| NEP 512 (Внешнее) | NEP 512.exe | 1 | E1595E333E923A6C850 3F5EA14D8000D | md5 |
| 6119 CDC serial.inf | 1 | BA6606C69693F34FF20 6C2FE1F6AD899 | md5 | |
| Системное ПО НЭП-512С (Встроенное) | AdcBridge.pof | 1 | ABBCB5F5E6809F0F96 CC9DBD9231E3ED | md5 |
| adccon1.hex | 1 | 904CD158352951F6E04 CF60110EFA48F | md5 | |
| x512 20111206 US B_PULLUP_ENABL E.bin | 1 | 453696CF48F4888C9B6 1917E8F52E6DE | md5 |
пломбирования

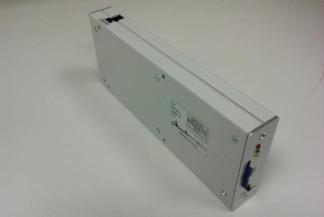

Рисунок 1 - Внешний вид и схема пломбирования от несанкционированного доступа
Диапазоны измеряемых величин, а также пределы допускаемых основных погрешностей измерений приведены в таблице 2.
Метрологические характеристики нормированы с учетом влияния программного обеспечения.
Таблица 2 - Диапазоны измерений и пределы допускаемых основных погрешностей
| Наименование параметров | Значение |
| Диапазон измерения входного среднеквадратического значения напряжения переменного тока синусоидальной формы измерительных каналов в диапазоне частот 0 - 4000 Гц, В | 0 - 5 |
| Предел допускаемой основной приведенной (к верхнему значению диапазона измерений) погрешности измерений среднеквадратических значений переменного напряжения синусоидальной формы, %, не более | ± 0,3 |
| Предел допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности измерений среднеквадратических значений переменного напряжения синусоидальной формы, вызванной отклонением температуры среды от нормальных условий применения в пределах рабочего диапазона температур, на каждые 10 °С, %, не более | ± 0,1 |
Общие технические характеристики приведены в таблице 3.
Таблица 3 - Общие технические характеристики
| Наименование параметров | Значение |
| Напряжение питания, В | 24 ± 5 % |
| Максимальная потребляемая мощность в рабочем режиме, Вт, не более | 5 |
| Количество измерительных каналов | 8 |
| Частота дискретизации (на канал), кГц | 1 - 25 |
| Количество инициативных каналов | 2 |
| Тип входа измерительных и инициативных каналов | Дифференциальный |
| Диапазон входного среднеквадратического значения напряжения переменного тока синусоидальной формы инициативных каналов, В | 0 - 5 |
| Разрядность АЦП | 12 |
| Автоматический режим записи | есть |
| Канал обмена с персональным компьютером (ПК) | Ethernet, USB |
| Поддержание протоколов | FTP, TELNET |
| Наименование параметров | Значение |
| Среднее время наработки на отказ не менее, ч | 60000 |
| Средний срок службы, лет не менее | 10 |
| Г абаритные размеры, мм | 230 х 90 х 29 |
| Масса, кг | 0,7 ± 0,1 |
Нормальные условия применения:
- температура окружающего воздуха (20 ± 5) °С;
- относительная влажность воздуха от 30 % до 80 %;
- атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.).
Рабочие условия применения:
- температура окружающего воздуха от плюс 5 до плюс 50 °С;
- относительная влажность воздуха не более 95 % при плюс 35 °С.
Знак утверждения типа наносят на табличку модуля НЭП методом термопечати или трафаретной печати и на титульные листы формуляра и руководства по эксплуатации типографским способом.
Комплект поставки приведён в таблице 4.
Таблица 4 - Комплектность
| Обозначение изделия | Наименование изделия | Количество |
| ДКНБ.687281.013 | Модуль измерительный НЭП-512С | 1 шт. |
| ДКНБ.687281.013ФО | Модуль измерительный НЭП-512С. Формуляр | 1 экз. |
| Комплект принадлежностей в составе: | ||
| ДКНБ.687281.068 | плата контактная; | 1 шт. |
| ДКНБ.685623.007 | кабель НЭП-512-S; | 1 шт. |
| - | кабели мини USB 5 pin; | 1 шт. |
| - | съемная флэш-карта (формат SD, class 6-10, | |
| емкость 4-16 Гб); | 1 шт. | |
| компакт-диск содержащий: - ПО «NEP_512»; - руководство по эксплуатации ДКНБ.687281.013РЭ; - методика поверки ДКНБ.687281.013Д; - руководство оператора ДКНБ.00201 34. | 1 шт. |
осуществляется в соответствии с документом «Модули измерительные НЭП-512С. Методика поверки. ДКНБ.687281.013Д», согласованным с ГЦИ СИ ФГУП «ВНИИМС» в феврале 2012 года.
Основные средства поверки приведены в таблице 5.
Таблица 5 - Основные средства поверки
| Наименование и тип средства поверки | Требуемые характеристики |
| Калибратор-вольтметр универсальный В1-28 | Диапазон измерения и воспроизведения: напряжения переменного тока от 10 мкВ до 3 В; переменного тока от 1 нА до 2 А; приведенная погрешность ±0,01 %. |
Сведения приведены в руководстве по эксплуатации ДКНБ.687281.013РЭ.
Нормативные и технические документы, устанавливающие требования к модулям измерительным НЭП-512С:
1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
2. ГОСТ 29075-91 «Системы ядерного приборостроения для атомных станций. Общие требования».
3. ДКНБ.687281.013ТУ «Модуль измерительный НЭП-512С. Технические условия».
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 355 |
| Поверителей | 4 |
| Актуальность данных | 19.11.2024 |
