| Номер в госреестре | 49933-12 |
| Наименование СИ | Комплексы измерительно-вычислительные |
| Обозначение типа СИ | СТВ-01 |
| Изготовитель | ООО "АйСиБиКом", г.Москва |
| Год регистрации | 2012 |
| Срок свидетельства | 05.04.2022 |
| МПИ (интервал между поверками) | 5 лет; с 05.09.2017 г. - 2 года. Для комплексов, выпущенных с приемником NV08C-CSM-N24MS - 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы измерительно-вычислительные СТВ-01 (далее - ИВК СТВ-01) предназначены для измерений времени.
Конструкция ИВК СТВ-01 представляет собой два блока:
- серверный блок, выполненный в металлическом корпусе, размещаемый в телекоммуникационном шкафу и имеющий маркировку «Сервер точного времени СТВ-01»;
- выносной блок - приёмник временной синхронизации NAVIOR - 24S (№ 40005
08 в Г осударственном реестре средств измерений) в защищенном всепогодном корпусе.
Принцип действия ИВК СТВ-01 основан на измерении текущих времени/даты по сигналам спутниковых навигационных систем GPS/Глонасс с помощью приёмника временной синхронизации NAVIOR - 24S с периодической коррекцией собственных часов в серверном блоке и выводе текущих времени/даты по цифровым каналам.
ИВК СТВ-01 имеют два конструктивных исполнения:
- для монтажа в 19'' стойки и шкафы, высота - 1U (43,7 мм).
- для монтажа на DIN-рейку.
ИВК СТВ-01 имеют следующие интерфейсы:
- Ethernet - основной рабочий интерфейс, через который ИВК СТВ-01 синхронизирует время устройствам, подключенным в локальную вычислительную сеть;
- RS-232 - интерфейс для локальной настройки сервера;
- RS-422 - интерфейс связи с приемником GPS/Глонасс;
- коаксиальный разъем BNC - выход сигнала частотой 1 Гц для поверки.
На лицевой панели серверного блока находятся светодиодные индикаторы режима работы ИВК СТВ-01.
ИВК СТВ-01 могут применяться в составе автоматизированных информационноизмерительных систем.

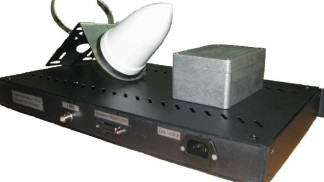

Фотография общего вида ИВК СТВ-01 приведена на рисунке 1.
ИВК СТВ-01 содержат в себе встроенное программное обеспечение на основе операционной системы Linux.
Функции метрологически значимой части программного обеспечения:
- отображение результатов измерений;
- настройку режимов работы;
- синхронизацию времени устройств, подключенных к ИВК СТВ-01. Идентификационные данные метрологически значимых частей программного
обеспечения приведены в таблице 1. Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| «Демон» обработки запросов на синхронизацию времени | ntpd | 1.0.2 | b5220f687f73c00c 7040d57cc58342c6 | MD5 |
| Утилита для проверки контрольной суммы MD5 | md5sum | 8.5 | 727c8629afa1a4cd ea19d8eb445a82a8 | MD5 |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню С по МИ 3286-2010.
Основные метрологические и технические характеристики ИВК СТВ-01 представлены в таблице 2.
Таблица 2
| Наименование параметра | Значение | |
| для исполнения 19” АСНБ. 428000.001-01 | для исполнения на DIN-рейку АСНБ. 428000.001-02 | |
| 1 | 2 | 3 |
| Пределы допускаемой абсолютной погрешности синхронизации переднего фронта выходного импульса (на разъёме BNC) к шкале координированного времени UTC (SU) | ± 1 мкс | |
| Пределы допускаемой абсолютной погрешности формирования шкалы времени при отсутствии коррекции по сигналам проверки времени (автономная работа) | ± 1,5 с/сут. | |
| Напряжение питающей сети, В | от 198 до 242 | |
| Частота напряжения питания, Гц | от 49 до 51 | |
| Условия эксплуатации серверного блока: - температура окружающего воздуха, °С - относительная влажность воздуха (при плюс 25 °С), % - атмосферное давление, кПа | от 10 до 30 до 80 от 84 до 106,7 | |
| Условия эксплуатации выносного блока: - температура окружающего воздуха, °С - относительная влажность воздуха (при плюс 25 °С), % - атмосферное давление, кПа | от минус 30 до плюс 60 98 от 84 до 106,7 | |
| 1 | 2 | 3 |
| Габаритные размеры (ШхДхВ), мм | 300х500х50 | 110х160х60 |
| Масса, кг, не более | 5 | 2 |
| Связь серверного и выносного блоков по интерфейсу | RS-422 | |
Знак утверждения типа наносится на табличку, расположенную задней стенке, анодно-окисным методом фотоселективного окрашивания, а на формуляр сверху по центру титульного листа - типографическим способом.
Комплект поставки приведён в таблице 3.
Таблица 3
| Обозначение | Наименование изделия | Кол-во, шт. | Примечание |
| АСНБ.466137.018-01 | Сервер точного времени СТВ-01 (стойка ”19”) | 1 | Для исполнения комплекса АСНБ. 428000.001-01 |
| АСНБ.466137.018-02 | Сервер точного времени СТВ-01 (DIN рейка) | 1 | Для исполнения комплекса АСНБ. 428000.001-02 |
| АПМА.468173002- 005 | Приёмник временной синхронизации NAVIOR - 24S | 1 | |
| АСНБ.685611.231 | Кабель | 1 | Для подключения приемника NAVIOR - 24S к серверу точного времени |
| АСНБ.428000.001Ф0 | Формуляр | 1 | |
| АСНБ.428000.001РЭ | Руководство по эксплуатации | 1 | |
| Методика поверки | 1 | ||
| Примечание - необходимость поставки в транспортной упаковке оговаривается при заказе | |||
осуществляется по документу МП 49933-12 «Комплексы измерительно-вычислительные СТВ-01. Методика поверки», утверждённому руководителем ГЦИ СИ ФБУ «Пензенский ЦСМ» 16.12.2011 г.
Основные средства поверки:
- частотомер электронно-счётный Ч3-34А; пределы допускаемой относительной погрешности измерений интервалов времени ± (50 + Ттакт/Тизм)х100 %;
- радиочасы РЧ-011, пределы допускаемой погрешности синхронизации времени со шкалой UTC (SU) ± 0,1 с.
Методика измерений приведена в разделе 1.5 руководства по эксплуатации.
Нормативные документы, устанавливающие требования к комплексам измерительно-вычислительным СТВ-01
ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
Вне сферы государственного регулирования обеспечения единства измерений.
| Зарегистрировано поверок | 311 |
| Поверителей | 11 |
| Актуальность данных | 19.09.2024 |
