| Номер в госреестре | 49934-12 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | KOK/E12 |
| Изготовитель | "ENPAY Transformer Components", Турция |
| Год регистрации | 2012 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Трансформаторы тока KOK/E12 Назначение средства измерений
Трансформаторы тока KOK/E12 (далее по тексту - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления в установках переменного тока.
Принцип действия трансформаторов тока заключается в преобразовании переменного тока промышленной частоты в переменный ток для измерения с помощью стандартных измерительных приборов.
Трансформаторы по принципу конструкции - встроенные, с одной вторичной обмоткой для защиты, с одним коэффициентом трансформации, получаемым путем измерения числа витков вторичной обмотки переключением на соответствующее ответвление.

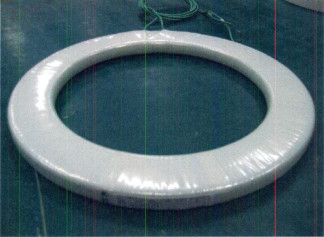

Трансформаторы состоят из неразрезного ленточного кольцевого магнитопровода и вторичной обмотки. Первичной обмоткой служит ввод силового трансформатора или реактора.
Рабочая среда трансформаторов - трансформаторное масло.
Рабочее положение трансформаторов в пространстве - любое.
Трансформаторы используются в составе силовых трансформаторов, автотрансформаторов и реакторов в качестве комплектующих изделий.
| Наименование характеристики | Значение параметра |
| Номинальное напряжение, кВ | 10,5 |
| Номинальное значение силы первичного тока, А | 1200 |
| Номинальное значение силы вторичного тока, А | 1,5 |
| Номинальная частота переменного тока, Гц | 50 |
| Номинальная вторичная нагрузка, В-А | 10 |
| Классы точности вторичных обмоток для защиты | 10Р10 |
| Климатическое исполнение по ГОСТ 15150-69 | У1 для диапазона от -45оС до 40оС |
| Г абаритные размеры (вн. диаметр x внутр. диаметр х высота), мм | 298 х 125 х 75 |
| Масса трансформатора, кг | 11 |
Знак утверждения типа наносится на табличку трансформаторов методом наклейки и на паспорт типографским способом.
Трансформатор тока KOK/E12 - 2 шт.
Паспорт - 2 экз.
Осуществляется в соответствии с ГОСТ 8.217-2003 «Трансформаторы тока. Методика поверки».
Основные средства поверки:
Трансформатор тока ИТТ-3000.5 (диапазон первичного тока 1-3000 А, номинальная частота 50 Гц, номинальное рабочее напряжение 660 В, предел допускаемой погрешности ±0,01% - токовый, ±0,4' - угловой).
Прибор сравнения КТ-01 (номинальный ток 1; 5 А, номинальная частота 50 Гц, предел допускаемой погрешности от ±0,001% до ±0,10% - токовый, от ±0,1% до ±10'-угловой).
Магазин сопротивлений Р 5018 (диапазон значений нагрузки от 1,25 до 50 Ом при cos ф= 0,8; от 1 до 15 Ом при cos ф= 1 , номинальная частота 50 Гц, номинальный ток 5 А, пределы допускаемой погрешности ±(0,05Z + 0,02) Ом).
Сведения о методах приведены в соответствующем разделе паспорта.
Нормативные и технические документы, устанавливающие требования к трансформаторам тока KOK/E12
ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки»
Техническая документация фирмы-изготовителя.
Осуществление торговли и товарообменных операций.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
