Трансформаторы тока TPO 70.11, TPO 70.12, TPO 71.11, TPO 72.11, TPO 73.11, TPO 74.11, TPO 75.11, TPO 76.11, 49935-12

Назначение

Трансформаторы тока TPO 70.11; TPO 70.12; TPO 71.11; TPO 72.11; TPO 73.11; TPO 74.11; TPO 75.11; TPO 76.11 (далее - трансформаторы) предназначены для преобразования тока в электрических сетях до 35 кВ, используются для целей измерений и в цепях защиты. Трансформаторы предназначены для работы на открытом воздухе в условиях умеренно-холодного климата.

Описание

Трансформаторы однофазные опорного типа с литой изоляцией, выполненной из эпоксидного компаунда.

Эпоксидное литье выполняет одновременно функции изолятора и несущей конструкции. Первичная обмотка может быть одновитковой или многовитковой. Выводы первичной обмотки расположены в верхней части трансформатора, подключение осуществляется с помощью болтов М12. Трансформаторы могут иметь от одной до четырех вторичных обмоток. Выводы вторичных обмоток помещены в контактную коробку на основании трансформатора. Контактная коробка вторичных выводов снабжена изоляционной пломбируемой крышкой.

Трансформаторы могут устанавливаться в вертикальном и горизонтальном положениях.

Принцип действия трансформаторов заключается в преобразовании переменного тока промышленной частоты в переменный ток для измерения с помощью стандартных измерительных приборов, а также обеспечении гальванического разделения измерительных приборов от цепи высокого напряжения.

Общий вид трансформаторов тока приведен на рисунке 1.

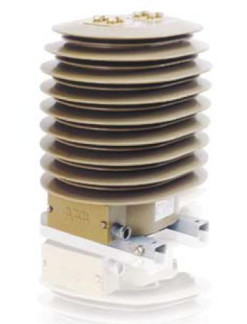

Рис.1. Общий вид трансформаторов тока TPO 70.11; TPO 70.12; TPO 71.11; TPO 72.11; TPO 73.11; TPO 74.11; TPO 75.11; TPO 76.11.

Конструктивный вариант исполнения корпуса

Условное обозначение трансформаторов TPO 7X.XX X . 1    X

Обозначение по таблице 2

Номинальный первичный ток, первичная обмотка _(Таблица 1)_

технических параметров

Условные обозначения конфигураций и трансформаторов тока TPO приведены в таблицах 1-2. Таблица 1

Таблица 2

Технические характеристики

Наибольшие рабочие напряжения, кВ....................................................24; 30; 40,5;

Номинальные первичные напряжения, кВ.........................................................35;

Номинальные токи первичной обмотки, А...... 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200;

300; 400; 500; 600; 750; 800; 1000; 1200; 1500; 2000; 2500;

Номинальные токи вторичных обмоток, А.........................................................1; 5;

Классы точности/ номинальные вторичные нагрузки, В-А:

-    обмоток для измерений..................0,2; 0,2S; 0,5; 0,5S; 1; 3/3; 5; 10; 15; 20; 25; 30; 50; 60;

-    обмоток для защиты.............................................5Р; 10Р/ 3; 5; 10; 15; 20; 25; 30; 50;

Номинальная частота, Гц...........................................................................50; 60;

Коэффициент безопасности измерительных обмоток...................................от 5 до 10;

Коэффициент предельной кратности защитных обмоток..............................от 5 до 20;

Габаритные размеры, не более, мм............................................................627х440х350;

Масса, не более, кг..........................................................................................90.

Климатическое исполнение по ГОСТ 15150-69 в диапазоне от -60 до 55 °С, .категория размещения 1.

Знак утверждения типа

Знак утверждения типа наносится на табличку трансформатора методом штемпелевания и на паспорт типографским способом.

всего листов 3

Комплектность

Трансформатор тока (серия и исполнение по заказу) - 1 шт.

Паспорт - 1 экз.

Поверка осуществляется в соответствии с ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

Основные средства поверки:

Трансформатор тока ИТТ-3000.5 (диапазон первичного тока 1-3000 А, номинальная частота 50 Гц, номинальное рабочее напряжение 660 В, предел допускаемой погрешности ±0,01% - токовый, ±0,4' - угловой).

Прибор сравнения КТ-01 (номинальный ток 1; 5 А, номинальная частота 50 Гц, предел допускаемой погрешности от ±0,001% до ±0,10% - токовый, от ±0,1% до ±10'-угловой).

Магазин сопротивлений Р 5018 (диапазон значений нагрузки от 1,25 до 50 Ом при cos ф= 0,8; от 1 до 15 Ом при cos ф= 1 , номинальная частота 50 Гц, номинальный ток 5 А, пределы допускаемой погрешности ±(0,05Z + 0,02) Ом).

Сведения о методиках (методах) измерений приведены в соответствующем разделе руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к трансформаторам тока TPO 70.11; TPO 70.12; TPO 71.11; TPO 72.11; TPO 73.11; TPO 74.11; TPO 75.11; TPO 76.11

ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».

ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки»

Техническая документация фирмы-изготовителя.

Рекомендации к применению

Осуществление торговли и товарообменных операций.

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
