Манометры дифференциальные DM-2, 49939-12

Назначение

Манометры дифференциальные DM-2 (далее - манометры) предназначены для измерения разности давлений воздуха при испытаниях оболочек и помещений на воздухонепроницаемость.

Описание

Принцип действия манометров основан на использовании деформации упругого элемента с последующим преобразованием в цифровой код и выдачи измеренного значения на дисплей.

Манометры состоят из панели соединений, дисплея; клавиатуры; блока питания, двух измерительных преобразователей давления и электронного блока.

Измеренные значения и текущий режим работы отображаются на дисплее.

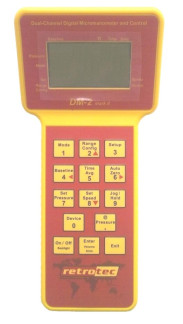

Внешний вид и схема пломбирования представлены на рисунке 1.

Программное обеспечение

Внутреннее программное обеспечение записано в микроконтроллере и предназначено для сбора данных от первичных преобразователей, вывода данных на дисплей и управлением работы манометра.

Идентификационные данные программного обеспечения приведены в таблице

-*-1-1-1-1-1

- допускается замена версии ПО на высшую.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - A в соответствии с МИ3286-2010.

Технические характеристики

Диапазон измерений давлений, Па

Пределы допускаемой абсолютной погрешности в

условиях эксплуатации, Па

Вариация показаний, в долях пределов допускаемой погрешности

Цена единицы младшего разряда, Па Напряжение питания:

-    от встроенных батарей, В

-    от сети переменного тока через адаптер, В Масса, кг, не более

Г абаритные размеры, мм, не более Условия эксплуатации:

-    диапазон рабочих температур, 0С

-    относительная влажность окружающего воздуха при температуре 35 0С и более низких температурах без конденсации влаги, %

Средняя наработка на отказ, часов Срок службы, лет

от минус 1150 до плюс 1150

±(0,15+0,01 хДР) где ДР-измеренное значение, Па

0,5

0,1

от 4,5 до 5,7 от 198 до 242

0,6

76x108x222 от 0 до 55

до 80 4000 5

Знак утверждения типа

Знак утверждения типа наносится на титульные листы руководства по эксплуатации, типографским способом и на лицевую панель методом наклейки.

Комплектность средств измерений

В комплект поставки входят:

Поверка

осуществляется по документу 1700255916.001 РЭ «Манометры дифференциальные DM-2. Руководство по эксплуатации. Приложение А. Методика поверки», утвержденному ГЦИ СИ ФБУ «Омский ЦСМ» 01.12.2011 г.

В перечень основного поверочного оборудования входят:

-    микроманометр образцовый МКМ-4, диапазон измерений от 100 до 4000 Па, КТ 0,01.

-    секундомер СОПпр-2а-5, кл. 3;

-    барометр-анероид контрольный М67, цена деления 1 мм рт. ст.;

-    термометр ТЛ-4, диапазон измерения (0 - 50) оС, цена деления 0,1 оС;

-    психрометр аспирационный электрический М-34, диапазон измерений (10..100)%

Сведения о методах измерений

Принцип работы приведен в документе «Руководство по эксплуатации. Манометры дифференциальные DM-2».

Нормативные и технические документы, устанавливающие требования к манометрам дифференциальным DM-2:

«Руководство по эксплуатации. Манометры дифференциальные DM-2».

Рекомендации к применению

- вне сфер государственного регулирования.
