| Номер в госреестре | 49953-12 |
| Наименование СИ | Система измерительная светлых нефтепродуктов |
| Обозначение типа СИ | СКУН-3М |
| Изготовитель | ЗАО "Приз", г.Москва |
| Год регистрации | 2012 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Система измерительная светлых нефтепродуктов "СКУН-3М" (далее - "СКУН-3М") предназначена для измерений массы светлых нефтепродуктов и управления технологическими режимами их транспортировки по магистральному нефтепродуктопроводу ОАО "Г азпромнефть
- Московский НПЗ" - линейно-производственная диспетчерская станция "Володарская".
"СКУН-3М" состоит из трех блоков измерительных линий (БИЛ), системы сбора и обработки информации (СОИ) и рабочих станций (АРМ) оператора.
Внешний вид узлов "СКУН-3М" представлен на фото 1.3.

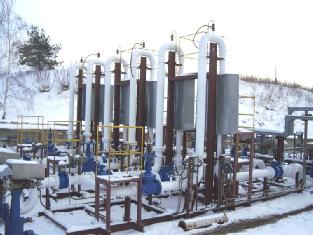

Фото 1. БИЛ Фото 2. СОИ Фото 3. Экран монитора АРМ
В состав каждого БИЛ (Рис. 1) входят рабочая измерительная линия, резервная (контрольная) линия, пробозаборное устройство, узел регулирования расхода и давления.
В состав рабочих и контрольно-резервных измерительных линий "СКУН-3М" входят:
- расходомеры массовые PROMASS 83F (Госреестр №15201-11);
- запорная арматура на входе измерительной линии;
- фильтр тонкой очистки с дренажным и воздушным кранами;
- запорная арматура с гарантированным перекрытием потока и контролем протечек на выходе каждой измерительной линии;
- шаровой кран для дренажа;
- шаровой кран-воздушник в самой высокой точке измерительной линии;
- преобразователь давления измерительный Cerabar M PMP (Госреестр №41560-09);
- термопреобразователь с унифицированным выходным сигналом ТСПУ 902820 (Госреестр №32460-06)
- заслонка типа 3310 с электроприводом AUMA;
- автоматический пробоотборник (совмещенный с ручным) Стандарт АЛ;
- запорная арматура с ручным приводом.
В расходомерах массовых PROMASS принцип измерений массового расхода основан на измерении силы Кориолиса, возникающей в трубках первичного преобразователя расхода при прохождении через них измеряемой среды. Принцип измерений плотности основан на измерении резонансной частоты колебаний трубок первичного преобразователя. Электронный преобразователь расходомера осуществляет следующие функции:
- вычисление массового расхода, массы нефтепродуктов, объёмного расхода и объема нефтепродуктов;
- индикацию результатов измерений;
- передачу измерительной информации в СОИ по сети с протоколом обмена Profibus РА, а по измеренной массе в виде импульсно-частотных сигналов.
Стандартные сигналы от расходомеров и преобразователей давления и температуры передаются в СОИ, выполненной на базе программируемого контроллера SIMATIC S7-300 (Госреестр №15772-11) с модулями ввода/вывода аналоговых и дискретных сигналов и модулями скоростного счета, для обработки и отображения результатов измерений, накопления информации и выработки сигналов управления процессом транспортировки нефтепродуктов.
"СКУН-3М" размещена на производственном объекте ОАО "Газпромнефть - Московский НПЗ", г. Москва.
"СКУН-3М" осуществляет:
- измерение массы, плотности, температуры и давления транспортируемых нефтепродуктов;
- вычисление объема транспортируемых нефтепродуктов;
- передачу и отображение на панелях операторов параметров нефтепродуктов;
- предупредительную и аварийную сигнализацию при выходе технологических показателей за установленные границы или при обнаружении неисправностей в работе оборудования;
- выработку сигналов управления запорной арматурой с электроприводом в реальном масштабе времени;
- накопление, регистрацию и хранение информации о нефтепродукте;
- самоконтроль неисправностей и их индикацию;
- автоматическое ведение архивов и журналов;
- автоматический отбор проб нефтепродуктов;
- вывод данных на печать.
Информация о контролируемых параметрах и состоянии процесса перекачки нефтепродуктов представляется на мнемосхемах мониторов рабочих станций оператора в виде числовых значений, гистограмм, трендов, текстов, рисунков и цветовой окраски элементов мнемосхем.
Специализированное программное обеспечение "СКУН-3М" предназначено для:
— сбора, накопления, регистрации и хранения информации о нефтепродукте от первичных измерительных преобразователей, входящих в состав БИЛ;
— выдачи предупредительной звуковой и световой сигнализации при достижении технологическими параметрами установленных значений;
— управление технологическим оборудованием (задвижками, насосами, пробоотборниками);
— контроля исправности технических средств системы;
— формирования и хранения базы данных параметров (архив событий, трендов);
— подготовки, хранения и вывода на печать отчетов.
В ПО "СКУН-3М" исключена возможность ввода любых изменений в архив событий.
Уровень защиты от преднамеренных и непреднамеренных изменений ПО "СКУН-3М" "С" согласно МИ 3286-2010. Защита от преднамеренных изменений достигается парольной системой доступа. Защита от непреднамеренных изменений обеспечивается использованием экранированных кабелей и сертифицированных закрывающихся шкафов для установки вычислительной техники и средств связи.
Неизменность ПО расходомера массового PROMASS 83F обеспечивается защитой бесконтактных кнопок управления (фото 4) с помощью специальных наклеек на внутреннюю поверхность стекла защитной крышки и ее пломбированием (фото 5). Неизменность ПО контроллера SIMATIC S7-300 обеспечивается парольной системой доступа и установкой его в сертифицированном закрывающемся шкафу. Неизменность ПО WinCC АРМ оператора обеспечивается парольной системой доступа.
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| Контроллерная часть | SIMATIC Step 7 | K5.3.3.0 | SD: B4-0D-80-EA UP: AA-03-A1-76 | SIMATIC Step 7 |
| Г рафическая часть | СКУН-3М | Ver6.0 | F1A3D2FBBE76229 D9386FEB4661AF1 D8 | MD5 File Checker |
| Наименование параметра | Значение |
| Диапазон измерений расходов отгружаемых нефтепродуктов, т/ч | от 80 до 420 |
| Диапазон измерений массы партии нефтепродуктов, т | от 500 до 7000 |
| Диапазон измерений объема нефтепродуктов, м3 | от 580 до 9725 |
| Диапазон измерений плотности нефтепродуктов, кг/м3 | от 720 до 860 |
| Диапазон измерений температуры нефтепродуктов, °С | от -40 до +80 |
| Диапазон измерений давления в нефтепродуктопроводах, МПа | от 0 до 4 |
| Пределы допускаемой относительной погрешности измерений массы партии нефтепродуктов, % | ±0,22 |
| Пределы допускаемой относительной погрешности измерений объема партии нефтепродуктов, % | ±0,25 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±0,5 |
| Пределы допускаемой относительной погрешности измерений давления, % | ±0,25 |
| Количество измерительных линий | 3 |
| Количество пробозаборных устройств | 3 |
| Количество резервных (контрольных) линий | 3 |
| Электропитание: - напряжение, В - частота, Гц | 220/380 (+10/-15%) (50 ±1) |
| Рабочие условия для первичных измерительных преобразователей: - температура окружающей среды, °С - относительная влажность окружающей среды, % - атмосферное давление, кПа | от -40 до +60 не более 95 от 84 до 106,7 |
| Рабочие условия для измерительных преобразователей, модулей ввода/вывода промышленных контроллеров и компьютеров: - температура окружающей среды, °С - относительная влажность, % | от 5 до 40 от 30 до 80 |
наносится на титульные листы эксплуатационной документации типографским способом.
Таблица 1. Комплектность БИЛ
| Наименование оборудования | Всего, шт. |
| Расходомер массовый PROMASS 83F DN 150 | 6 |
| Пробоотборник автоматический Стандарт АЛ | 3 |
| Термошкаф специальный с электронагревателем и терморегулятором. | 3 |
| Термопреобразователь с унифицированным выходным сигналом ТСПУ 902820 Диапазон от - 40 оС до +80 оС | 6 |
| Преобразователь давления измерительный Cerabar M PMP. Диапазон от 0 до 4 МПа, (4-20) мА, ±0,2 % | 6 |
| Дифференциальный манометр показывающий. Диапазон (0-0,5) кг/см . Класс точности 1,5 | 3 |
| Манометр показывающий. Диапазон (0-4) МПа. Класс точности 1,0 | 3 |
| Манометр показывающий. Диапазон (0-4) МПа. Класс точности 1,6 | 21 |
| Заслонка типа 3310 с электроприводом AUMA (типа SAREхC 07,5/GS80,3) Ду 200 , Ру40 | 3 |
| Комплект запорной арматуры | 1 |
| Фильтр сетчатый DN 200 PN 40 | 6 |
Таблица 2. Комплектность СОИ
| Наименование оборудования | Всего, шт. |
| Шкаф контроллерный АН1 | 1 |
| Шкаф реле АН2 | 1 |
| Источник бесперебойного питания Powerware 9120 | 1 |
Таблица 3. Комплектность рабочих станций оператора
| Наименование оборудования | Всего, шт. |
| Промышленный ПК Advantech TPC-510-SYS1-4 | 2 |
| Монитор LCD повышенной надежности, FSC Monitor Р19-2 19" TFT | 2 |
| HP Принтер LaserJet A4 1320N (Q5928A) | 1 |
| Комплект эксплуатационной документации: - Руководство по эксплуатации ПРНХ.401250.049-РЭ; - Формуляр ПРНХ.401250.049-Ф0; - Паспорт ПРНХ.401250.049-ПС - Методика поверки ПРНХ. 401.250.049-МП | 1 |
осуществляется по методике "ГСИ. Система измерительная светлых нефтепродуктов "СКУН-3М". Методика поверки", утвержденной ГЦИ СИ ФГУП "ВНИИМС" в марте 2012 г.
Основное поверочное оборудование для СОИ - Калибратор многофункциональный модели TRX-TTR:
- воспроизведение силы постоянного тока в диапазоне (0-24) мА, цена младшего разряда 0,001 мА, пределы допускаемой основной погрешности ± (0,01 % от показаний + 0,02 % от диапазона);
- воспроизведение импульсов напряжения с амплитудой от 0 до 24 В, диапазон частот от 0 до 20000 Гц, пределы допускаемой основной погрешности ± 1 Гц;
- измерение силы постоянного тока в диапазоне (0^52) мА, пределы допускаемой основной погрешности ± (0,01 % от показаний + 0,01 % от диапазона).
изложены в руководстве по эксплуатации ПРНХ.401250.049-РЭ.
Нормативные и технические документы, устанавливающие требования к системе измерительной массы светлых нефтепродуктов "СКУН-3М"
1. ГОСТ Р 8.595-2004 "ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений".
2. ГОСТ Р 8.596-2002 "ГСИ. Метрологическое обеспечение измерительных систем. Основные положения".
3. Техническая документация на "СКУН-3М".
