| Номер в госреестре | 49954-12 |
| Наименование СИ | Расходомеры ультразвуковые |
| Обозначение типа СИ | Sonic-Pro |
| Изготовитель | "Blue-White Industries", США |
| Год регистрации | 2012 |
| Срок свидетельства | 01.06.2017 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |

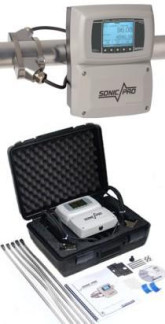

Расходомеры ультразвуковые Sonic-Pro предназначены для измерения скорости потока, объёма и объёмного расхода жидкости без врезки в трубопровод.
Расходомеры ультразвуковые Sonic-Pro могут работать в двух режимах измерения скорости потока:
1) метод, основанный на эффекте Доплера (применяется при содержании твёрдых или газообразных включений в жидкости от 0,02 % до 15 %, размер не менее 50 мкм).
2) метод, основанный на измерении разности времени прохождения сигнала по направлению и против потока жидкости (допустимый уровень содержания включений до 10 %).
При измерении в режиме 1 - частота излучения датчика подвергается доплеровскому сдвигу, пропорциональному расходу.
При измерении в режиме 2 - звуковая волна, распространяющаяся в направлении потока, движется с большей скоростью, чем движущаяся против потока. Разность времени прохождения двух ультразвуковых волн прямо пропорциональна средней скорости продукта.
Расходомеры ультразвуковые Sonic-Pro состоят из следующих функциональных
блоков:
- комплект ультразвуковых датчиков, передающих и принимающих радиочастотные импульсы;
- блока управления сигналом, который формирует и обрабатывает сигналы с датчиков, отображает на встроенном дисплее измеренные значения.
Измеренные значения могут сохраняться на SD-карте, передаваться по импульсному (0-1000 Гц) и токовому (4-20 мА) выходам, а также через порты RS-232, RS-485, USB, Ethernet. На блоке обработки сигналов имеются 3 независимо настраиваемых реле для сигнализации о высокой (низкой) скорости потока, накоплении заданного объёма.
Расходомеры ультразвуковые Sonic-Pro могут использоваться для настенного монтажа.
Функции внутреннего ПО:
- формирование и обработка ультразвуковых импульсов;
- вычисление скорости, объёмного расхода, объёма жидкости;
- управление реле;
- передача измеренных значений на дисплей, импульсный, токовый выходы.
Таблица 1- Идентификационные данные программного обеспечения.
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения(контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Микропрограмма расходомера ультразвукового Sonic-Pro | SP Frmwr A010 112.zip | A010112 | 0xC8D6C3B3 | CRC32 |
Уровень защиты ПО СИ от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Таблица 2 - Метрологические и технические характеристики
| Наименование параметра | Значение |
| Предел допускаемой относительной погрешности измерений скорости потока, % - при время-импульсном режиме работы - при работе в допплеровском режиме | ±1 ±2 |
| Диаметр трубопровода, мм - при время-импульсном режиме работы - при работе в допплеровском режиме | от 25,4 до 2540 от 38,1 до 2540 |
| Диапазон скорости потока, м/с | от 0,076 до 9,14 |
| Температура поверхности трубы, °С | от минус 29 до +121 |
| Напряжение питания, В - постоянного тока - переменного тока 50 Гц | от 15 до 30 от 110 до 240 |
| Потребляемая мощность, Вт, не более | 40 |
| Г абаритные размеры блока управления сигналом, мм | 279x218x127 |
| Масса блока управления сигналом, кг, не более | 4,3 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от минус 10 до +60 до 95 от 84,0 до 106,7 |
наносят на шильдик корпуса расходомера ультразвукового Sonic-Pro и титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений.
| Наименование | Количество |
| Блок обработки сигналов расходомера ультразвукового Sonic-Pro | 1 шт. |
| Комплект датчиков Sonic-Pro | 1 компл. |
| Крепеж для корпуса прибора | 1 компл. |
| Наименование | Количество |
| Набор крепежа для датчиков | 1 компл. |
| Руководство по эксплуатации | 1 шт. |
| Методика поверки | 1 шт. |
приведены в руководстве по эксплуатации расходомера ультразвукового Sonic-Pro.
осуществляется по документу МП РТ 1966 «Расходомеры ультразвуковые Sonic-Pro. Методика поверки», утверждённому руководителем ГЦИ СИ ФБУ «Ростест-Москва» 05 декабря 2011 года. При поверке применяются следующие средства измерений:
- установка для поверки расходомеров с пределами допускаемой относительной погрешности ±0,25 %, диапазон расходов в соответствии с диапазоном расходов поверяемого расходомера.
Нормативные и технические документы, устанавливающие требования к расходомерам ультразвуковым Sonic-Pro
Техническая документация CAN/CSA STD C22.2 No. 61010-1 «Blue-White Industries»,
США.
Осуществление торговли и товарообменных операций.
| Зарегистрировано поверок | 111 |
| Поверителей | 2 |
| Актуальность данных | 23.09.2024 |
