| Номер в госреестре | 49968-12 |
| Наименование СИ | Анализаторы мутности автоматические |
| Обозначение типа СИ | СКАТ-1 |
| Изготовитель | ООО "ЛЮМЭКС-АвтоХимКонтроль", г.С.-Петербург |
| Год регистрации | 2012 |
| Срок свидетельства | 14.04.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы мутности автоматические СКАТ-1 моделей СКАТ-1 (Н), СКАТ-1 (ВК) (далее - анализаторы СКАТ-1) предназначены для непрерывного автоматизированного измерения мутности питьевых, природных и очищенных сточных вод, могут использоваться как в составе технологических и природоохранных измерительных комплексов контроля качества воды, так и в качестве автономных средств для измерения мутности непосредственно в водных магистралях.
Принцип действия анализаторов СКАТ-1 основан на определении интенсивности рассеянного излучения от инфракрасного источника с длиной волны 670 нм. Ослабление излучения обусловлено поглощением и рассеянием излучения частицами, взвешенными в жидкости и находящимися на пути следования лазерного луча. Сигнал, снимаемый с фотоприемника, пропорционален мутности пробы.
Анализаторы СКАТ-1 выпускаются в двух моделях: СКАТ-1 (ВК) и СКАТ-1 (Н).
Модель СКАТ-1 (ВК) предназначена для особо точных измерений мутности возвратных конденсатов. В ней реализована измерительная «схема сравнения», когда конечный результат измерения оценивается по разности значений мутности воды до попадания в мазутоподогрева-тель и после него; таким образом, прибор фиксирует минимальное изменение качества воды. Модель СКАТ-1 (Н) предназначена для прямых измерений мутности воды с низкими показателями мутности.

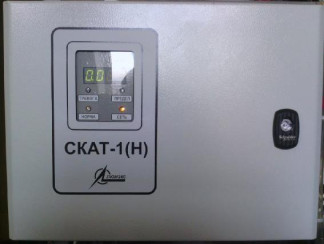

Конструктивно анализаторы выполнены в виде единого блока. В металлическом корпусе с открывающейся лицевой панелью находятся электронный блок обработки сигналов фотодатчиков и отображения результатов измерений с цифробуквенной клавиатурой, излучатель и в модели СКАТ-1 (Н) емкость с гексаном для очистки кюветы (рис. 1).
Результаты измерений представляются в виде значений мутности и индицируются на экран анализатора через запрограммированные промежутки времени.
Анализаторы СКАТ-1 оснащены токовым выходом 0-20 мА и 4-20 мА (500 Ом), совмещенным с интерфейсом RS232.
Анализатор имеет встроенное программное обеспечение «SKAT», разработанное фир-мой-изготовителем специально для решения задач измерения мутности. Программное обеспечение используется для настройки параметров отображения результатов измерений, установки режимов измерений, выполнения измерений, сохранения результатов измерений, просмотра и очистки архива измерений и т.д.
Программное обеспечение идентифицируется при запуске пользовательской программы путём вывода на экран номера версии (идентификационного номера) программного обеспечения.
Анализаторы СКАТ-1 имеют защиту программного обеспечения от преднамеренных или непреднамеренных изменений, соответствующую уровню «С» по МИ 3286-2010. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| SKAT | SKAT.hex | V23.15.36 | F29AD104 | CRC 32 |
Влияние программного обеспечения «SKAT» на метрологические характеристики анализаторов СКАТ-1 учтено при нормировании метрологических характеристик.
1. Метрологические характеристики анализаторов СКАТ-1 приведены в таблице 2 Таблица 2
| Модель | Диапазон показаний, ЕМФ | Диапазон измерений, ЕМФ | Пределы допускаемой относительной погрешности, % |
| СКАТ-1 (ВК) | от 0 до 10 | от 0,02 до 1 | ± 30 |
| свыше 1 до 10 | ± 10 | ||
| СКАТ-1 (Н) | от 0 до 200 | от 0,2 до 20 | ± 30 |
| свыше 20 до 200 | ± 10 |
| 2. | Электрическое питание: от внешней сети переменного тока с напряжением (230 ± 23) В и | |
| частотой (50 ± 1) Гц. | ||
| 3. | Потребляемая мощность, В-А | 50. |
| 4. | Г абаритные размеры (Д х Ш х В), мм | 300х400х150. |
| 5. | Масса, кг, не более | 20. |
| 6. | Средний срок службы, лет, не менее | 5. |
| 7. | Наработка на отказ, ч, не менее | 20000. |
| 8. | Условия эксплуатации: | от 5 0С до 50 0С; |
| - диапазон температуры окружающей среды | ||
| - диапазон относительной влажности | не более 80 % при температуре 25 °С | |
| - диапазон атмосферного давления | от 84 кПа до 107 кПа; | |
| - температура анализируемой жидкости | от 4 0С до 50 0С. | |
Знак утверждения типа наносится на лицевую панель анализаторов СКАТ-1 и титульный лист руководства по эксплуатации методом компьютерной графики.
Комплектность поставки анализаторов СКАТ-1 приведена в таблице 3. Таблица 3
| № п/п | Наименование | Количество |
| 1 | Анализатор мутности автоматический СКАТ-1 | 1 шт. |
| 2 | Методика поверки МП 242-1274-2012 | 1 экз. |
| 3 | Руководство по эксплуатации | 1 экз. |
| 4 | Паспорт | 1 экз. |
осуществляется по документу «Анализаторы мутности автоматические СКАТ-1. Методика поверки МП 242-1274-2012», утверждённому ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева»
20.01.2012 г.
Основные средства поверки: Государственный стандартный образец мутности (формазиновая суспензия) ГСО 7271-96.
Методика измерений приведена в документе «Анализаторы мутности автоматические СКАТ-1. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к анализаторам мутности автоматическим СКАТ-1 моделей СКАТ-1 (Н), СКАТ-1 (ВК)
1. ГОСТ Р 8.606-2004 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов».
2. ТУ 4215-1613-59481510-2009 «Анализаторы мутности автоматические СКАТ-1 моделей СКАТ-1 (ВК), СКАТ-1 (Н). Технические условия».
