Газоанализаторы стационарные шахтные ГСО-2Ш, 49969-12

Назначение

Г азоанализаторы стационарные шахтные ГСО-2Ш предназначены для измерения объемной доли диоксида углерода, кислорода и массовой концентрации оксида углерода в воздухе рабочей зоны, в том числе шахт, рудников и прочих объектов горного производства.

Описание

Газоанализаторы стационарные шахтные ГСО-2Ш (далее - газоанализаторы) представляют собой стационарные приборы непрерывного действия.

Способ отбора пробы - диффузионный.

Газоанализаторы выпускаются в 3-х исполнениях: ГСО-2Ш-С02, ГСО-2Ш-О2, ГСО-2Ш-С0, отличающихся определяемыми компонентами и принципом действия.

Принцип действия газоанализаторов:

-    оптический для газоанализаторов, предназначенных для измерения объемной доли диоксида углерода (ГСО-2Ш-С02);

-    электрохимический для газоанализаторов, предназначенных для измерения объемной доли кислорода и массовой концентрации оксида углерода (ГСО-2Ш-02, ГСО-2Ш-С0).

Г азоанализаторы выполнены одноблочными в металлическом корпусе и состоят из двух модулей - отсека питания и связи (ОПС) и отсека сенсора (ОС), жестко соединенных между собой шестью специальными винтами.

Отсек сенсора имеет цифровой индикатор, органы управления и сигнализации; доступ к ним закрыт крышкой с прозрачным окном.

Газоанализаторы обеспечивают следующие выходные сигналы:

-    показания встроенного светодиодного индикатора;

-    унифицированный аналоговый выходной токовый сигнал (4 ... 20) мА;

-    световая сигнализация о достижении установленных порогов срабатывания сигнализации (превышение по диоксиду углерода и оксиду углерода, понижение по кислороду);

-    дискретный выходной сигнал ("сухое" реле, по специальному заказу).

Газоанализаторы, снабжённые по специальному заказу дискретными выходными сигналами (замыкание «сухих» контактов реле), имеют в маркировке условного обозначения пометку в виде буквы «Д», например ГСО-2ШД-СО2"

Газоанализаторы выполнены во взрывозащищённом исполнении с видами взрывозащиты «взрывонепроницаемые оболочки «d» по ГОСТ Р 52350.1-2005 и «искробезопасная электрическая цепь «i» по ГОСТ Р 52350.11-2005. Маркировка взрывозащиты РВ EхdibI/ExdibIICT4 Х по ГОСТ Р 52350.0-2005.

По защищенности от влияния пыли и воды конструкция газоанализаторов соответствует степени защиты IP54 по ГОСТ 14254-96.

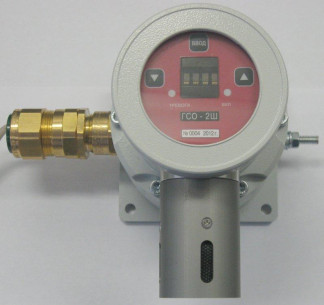

Внешний вид газоанализаторов приведен на рисунке 1.

Программное обеспечение

Газоанализаторы имеют встроенное программное обеспечение, разработанное изготовителем специально для решения задач измерения содержания измеряемых компонентов в воздухе рабочей зоны.

Встроенное программное обеспечение обеспечивает следующие основные функции:

-    обработку и передачу измерительной информации от первичного измерительного преобразователя,

-    отображение результатов измерений на светодиодном дисплее,

-    формирование выходного аналогового сигнала,

-    диагностику аппаратной части газоанализатора.

ПО газоанализатора реализует следующие расчетные алгоритмы:

1)    вычисление значений содержания определяемых компонентов на основании данных от оптической и электрохимических измерительных ячеек;

2)    вычисление значений выходного аналогового сигнала.

Программное обеспечение газоанализатора идентифицируется при включении газоанализатора путем вывода на дисплей номера версии.

Идентификационные данные программного обеспечения приведены в таблице 1.

_Таблица 1_

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализатора.

Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты соответствует уровню "С" по МИ 3286-2010.

Технические характеристики

1) Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов приведены в таблице 2.

Таблица 2

5)    Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей и анализируемой сред, в долях от пределов допускаемой основной погрешности на каждые 10°С в диапазоне температур от минус 10 oC до плюс 40 oC относительно условий, при которых проводилось определение основной погрешности    0,5

6)    Пределы допускаемой дополнительной погрешности от влияния изменения влажности окружающей и анализируемой сред, в долях от пределов допускаемой основной погрешности в диапазоне относительной влажности от 20 до 90 % относительно условий, при которых проводилось определение основной погрешности    0,5

7)    Газоанализаторы выдерживают перегрузку, вызванную превышением содержания измеряемых компонентов (за исключением кислорода) за пределы измерения на 100 % от верхнего значения диапазона измерения в течение 10 мин. Время восстановления показаний после перегрузки не превышает, с:

-    для ГСО-2Ш-С02    30

-    для ГСО-2Ш-02, ГСО-2Ш-С0    60

8)    Газоанализаторы обеспечивают срабатывание сигнализации по двум настраиваемым уровням ("Предупредительный" и "Аварийный"). Значения порогов срабатывания сигнализации, устанавливаемые по умолчанию, указаны в таблице 3.

_Таблица 3_

9)    Время прогрева газоанализатора, мин, не более    10

10)    Потребляемая мощность, В А, не более    2

11)    Электропитание газоанализаторов осуществляется постоянным током в диапазоне напряжений, В    от 10 до 32

12)    Габаритные размеры газоанализаторов, мм, не более:

-    высота    175

-    ширина    140

-    длина    140

13)    Масса газоанализаторов, кг, не более    2,5

14)    Средняя наработка на отказ, ч    30 000

15)    Средний срок службы газоанализаторов, лет    10

Условия эксплуатации

-    диапазон температуры окружающей среды, oC    от минус 10 до 40

-    диапазон относительной влажности окружающей среды, % от 20 до 90 без конденсации

-    диапазон атмосферного давления, кПа    от 80 до 120

-    массовая концентрация пыли, г/м3, не более    1,0

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и на табличку на корпусе газоанализатора.

Комплектность

Комплект поставки газоанализатора приведен в таблице 4.

Таблица 4

осуществляется по документу МП-242-1303-2012 «Газоанализаторы стационарные шахтные ГСО-2Ш. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 26 января 2012 г.

Основные средства поверки:

-    азот газообразный особой чистоты сорт 2 по ГОСТ 9293-74 в баллоне под давлением;

-    поверочный нулевой газ (ПНГ) - воздух марки Б по ТУ 6-21-5-82 в баллоне под давлением;

-    стандартные образцы состава газовые смеси диоксид углерода - азот (ГСО 3791-87), кислород - азот (ГСО 3728-87), оксид углерода - воздух (ГСО 3842-87, 3844-87, 3847-87), выпускаемые по ТУ 6-16-2956-92 в баллонах под давлением.

Сведения о методах измерений

Методика измерений приведена в документе КБРЕ.413311.021 РЭ «Газоанализаторы стационарные шахтные ГСО-2Ш. Руководство по эксплуатации», 2011 г.

Нормативные и технические документы, устанавливающие требования к газоанализаторам стационарным шахтным ГСО-2Ш

1    ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

2    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

3    ГОСТ 8.578-2008 ГСИ Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

4    ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны.

5    КБРЕ.413311.021 ТУ Газоанализаторы стационарные шахтные ГСО-2Ш. Технические условия.

Рекомендации к применению

при выполнении работ по обеспечению безопасных условий и охраны труда; при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
